12V 정전압 파워서플라이 만들기

12V 정전압  보조 파워서플라이를 만들어 보겠습니다.



12V 정전압 파워서플라이 만들기

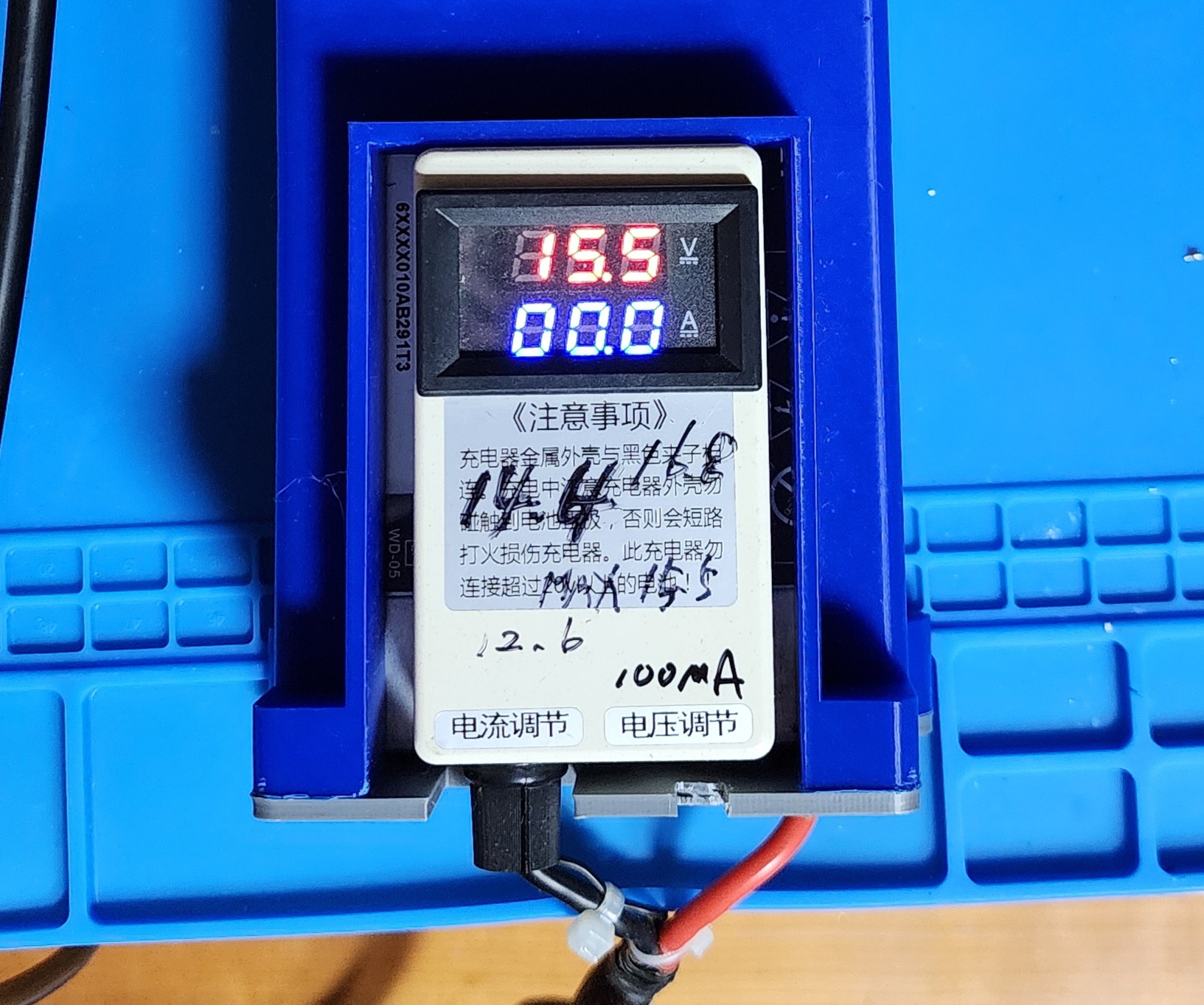

메인파서

알리산 PC파워를 이용한 파워서플라이가 있습니다.

최대 15.5V 20A까지 가능한 파서인데 전압조절하기가 쉽지 않습니다.

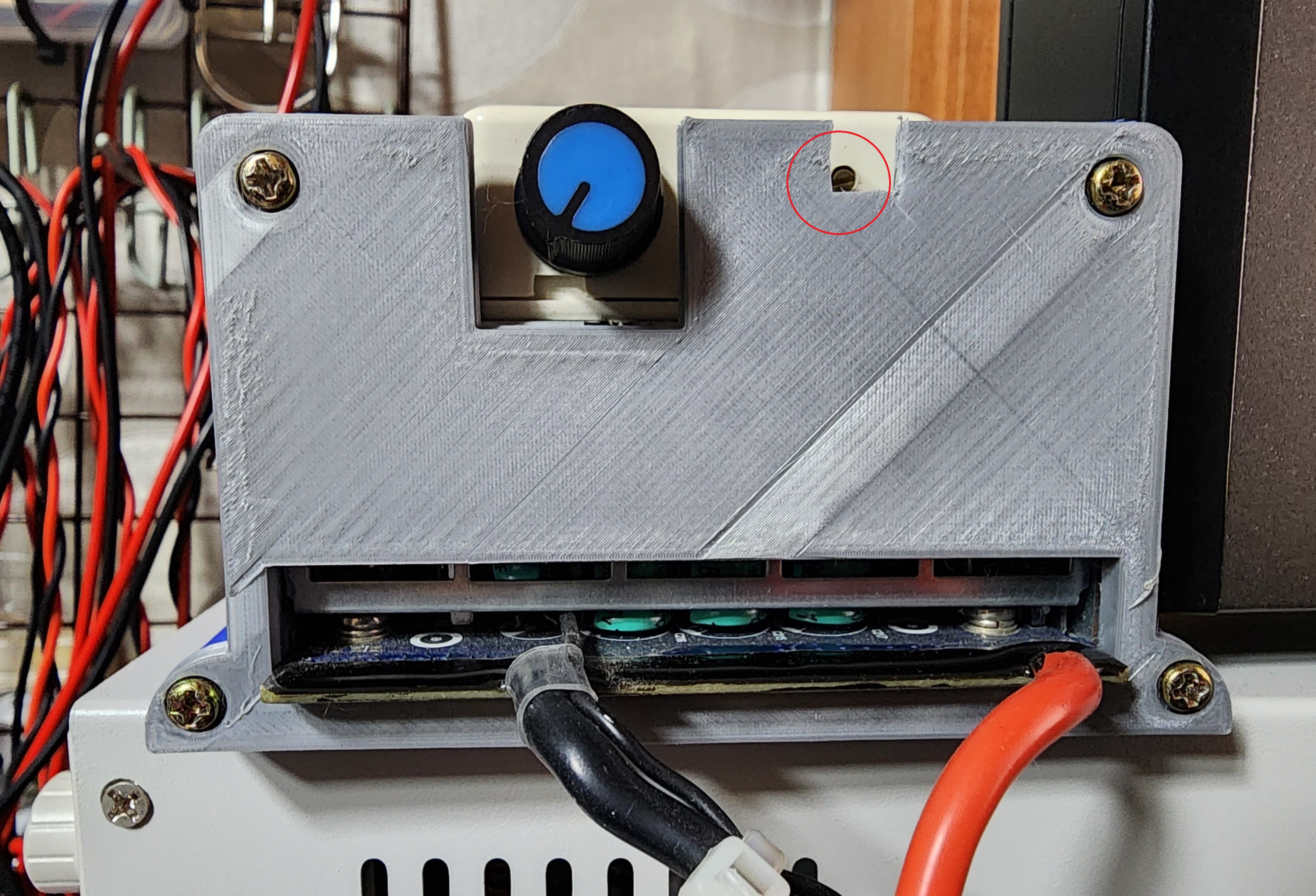

전류조절 장치는 일반적인 가변저항 다이얼로 되어 있지만 전압조절 장치는 조그만 일자 드라이버로 조정해야 합니다.







강압회로 결선

그런 이유로 간편하게 12V 전용으로 사용가능한 강압회로를 이용한 보조파서를 만듭니다.

사이즈가 작은 플라스틱 케이스를 가공하여  XT60입력단자, XT60출력단자, DC출력단자를 삽입하고 배선을 연결합니다.

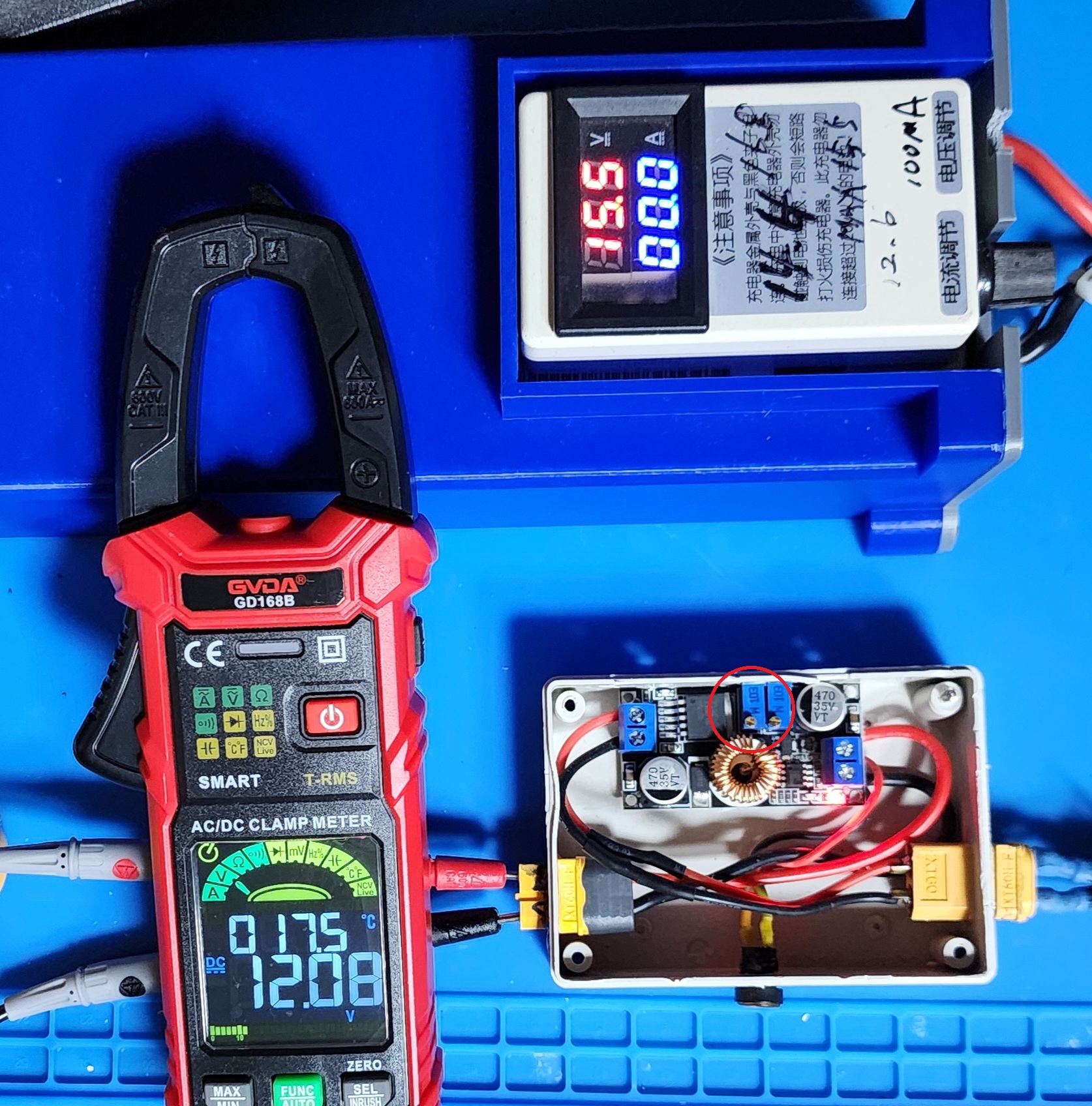

전압조정

메인 파서에 입력단자를 연결하고 가변저항을 조정하여 출력전압을 12V로 고정합니다.

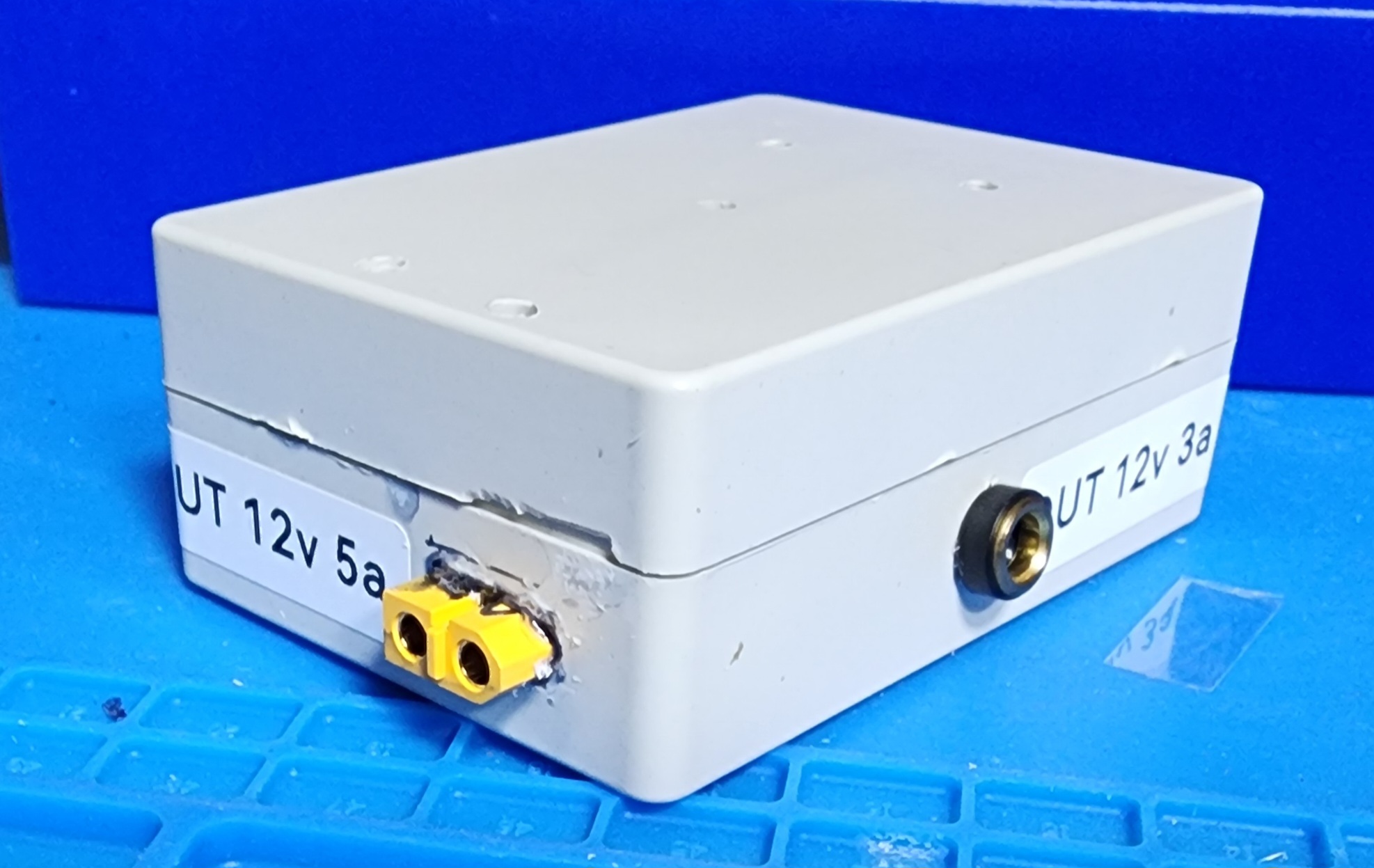

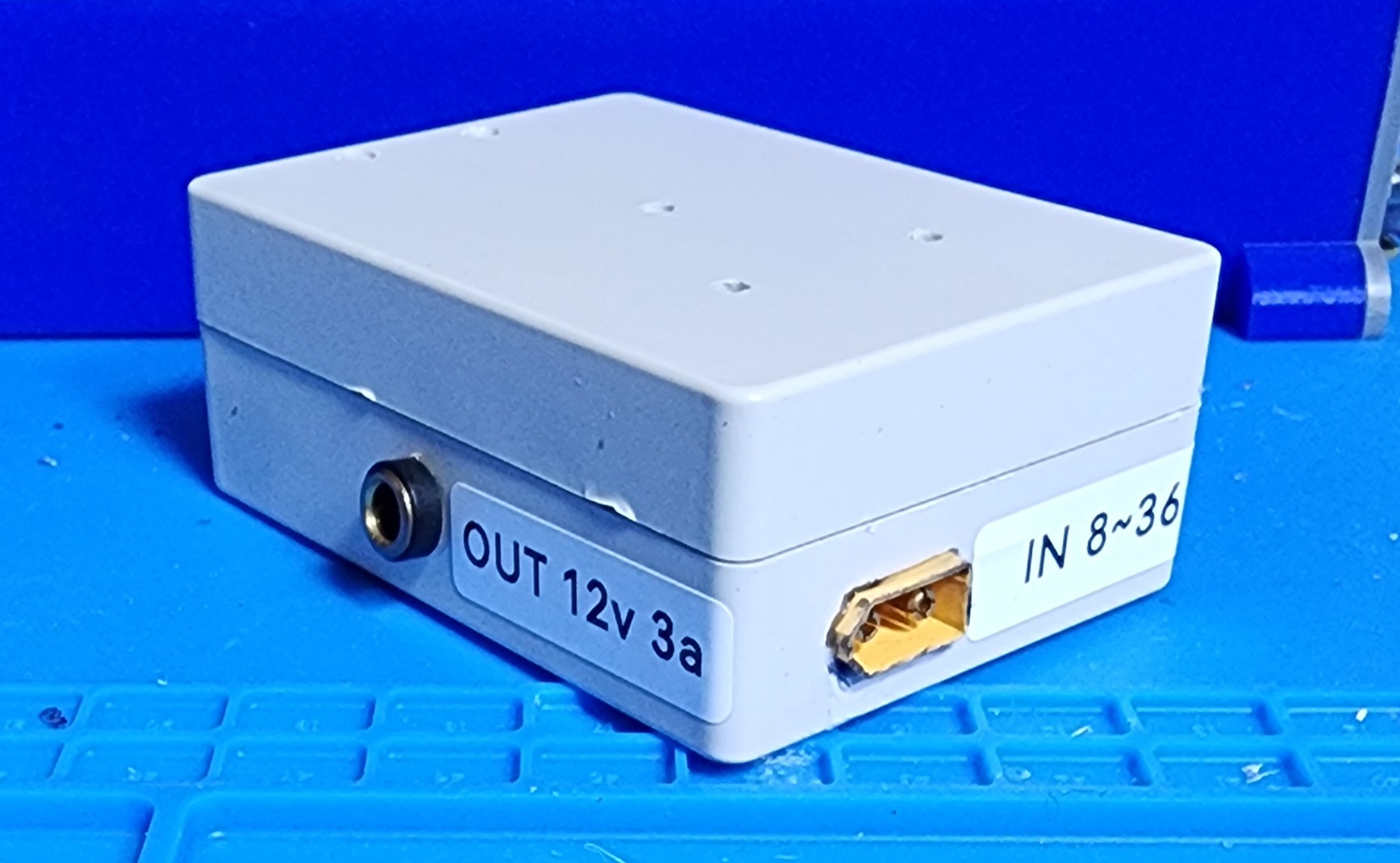

완성

완성된 모습입니다.

재활용 케이스라 상처가 많이 있습니다.
