전기담요 컨트롤러 스위치 수리

겨울철 따뜻하게 수면을 취하기 위해서 필요한 장치중에 하나가 전기요입니다.

딸애가 사용하는 전기요의 스위치가 망가져서 스위치 교체작업을 해보겠습니다.



전기담요 컨트롤러 스위치 수리

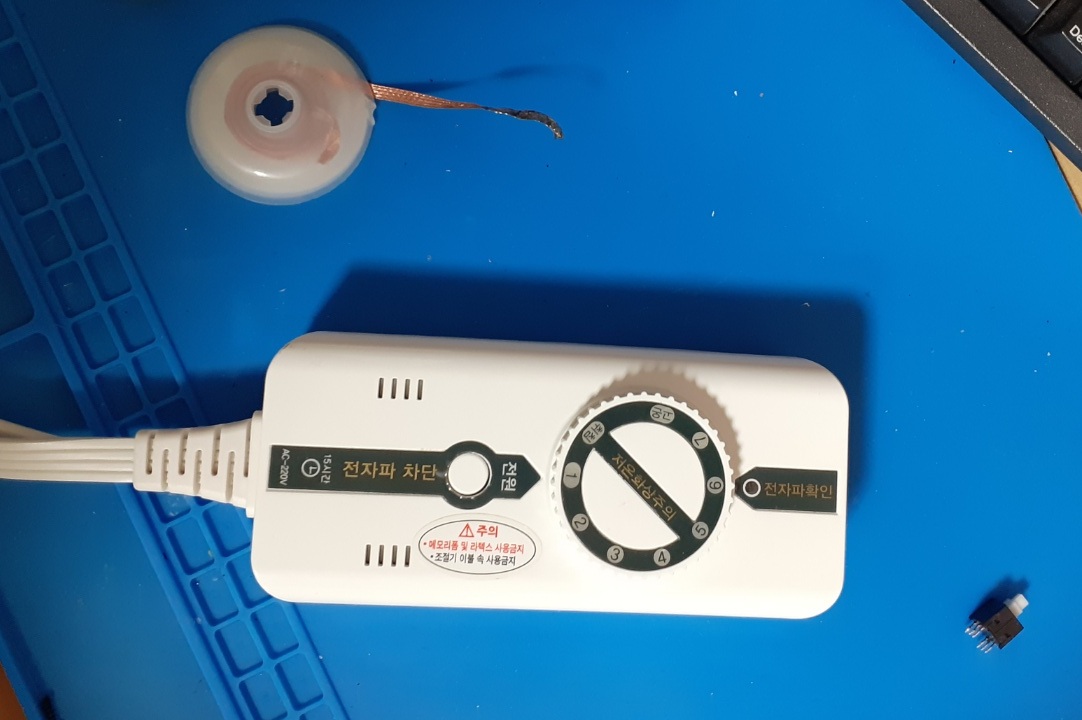

컨트롤러

컨트롤러의 모습입니다.

가운데 있는 조그만 원형모양의 스위치가 전원스위치입니다.

토글형태의 스위치 인데 unlock이 되지 않습니다.

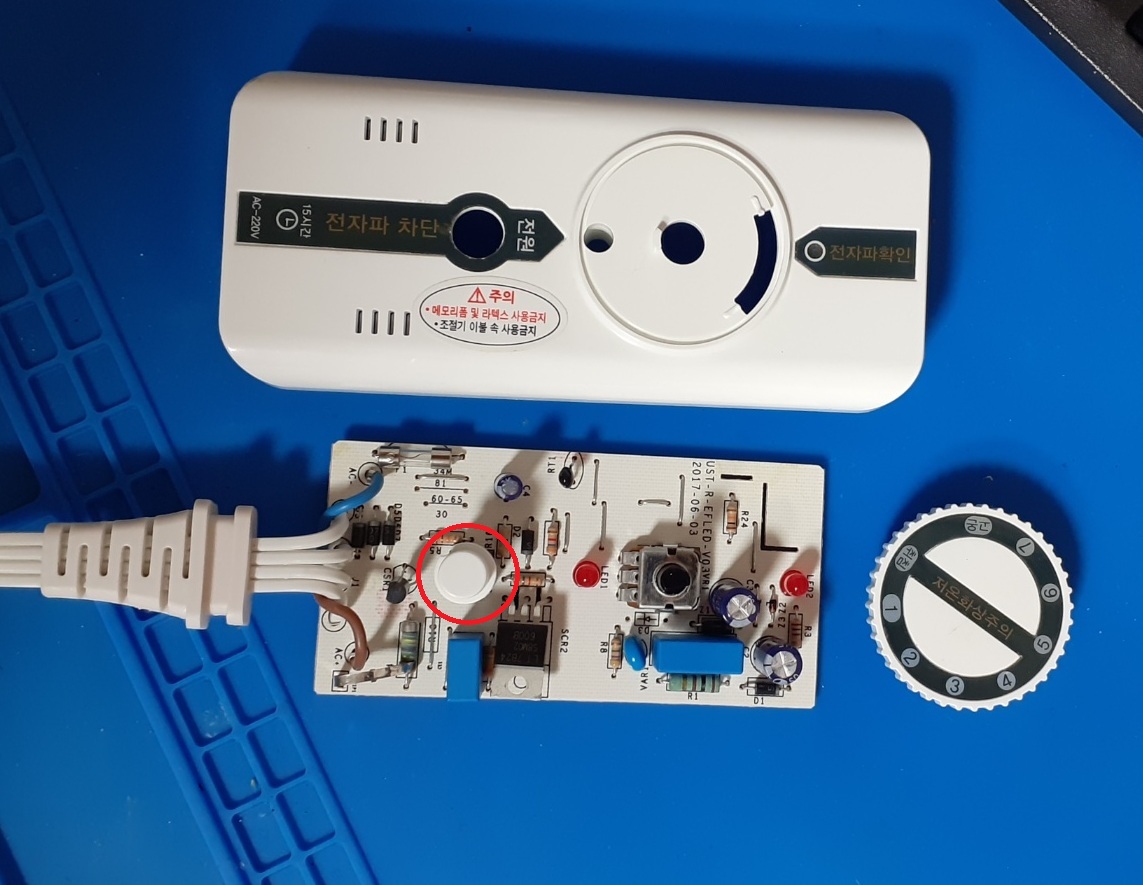

분해

뒷면의 나사 3개를 풀고 온도조절기 다이얼을 제거하면 쉽게커버가 열립니다.

원형안의 스위치를 교체하겠습니다.



스위치

교체할 스위치입니다.

버튼이 사각모양이어서 버튼은 기존의 원형모양을 그대로 사용하겠습니다.

스위치를 누르면  단자의 가운데 핀과 좌측의 핀이 연결되는 구조입니다.

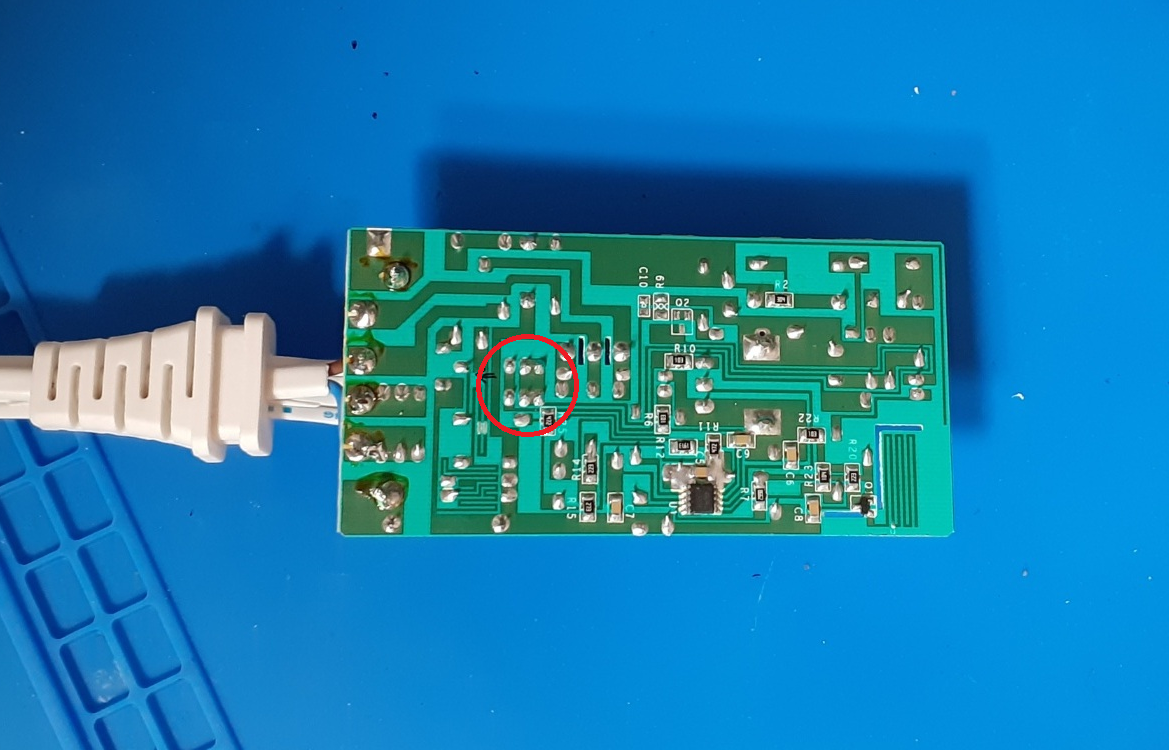

납제거

기존에 납땜되어 있는 납을 제거 합니다.

인두기에 열을 가하여 핀3개를 동시에 눌러주면 가볍게 빠지게 됩니다.

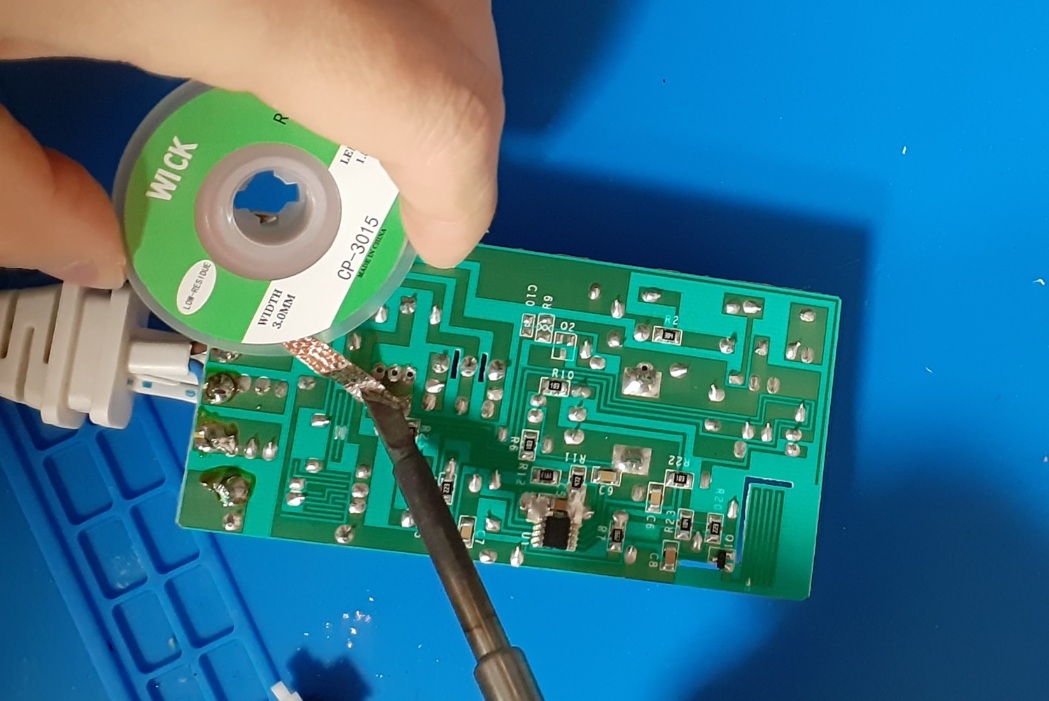

잔여납제거

솔드위크를 사용하여 잔여납을 제거합니다.



납땜

스위치를 정위치에 삽입하고 납땜을 합니다.

회로의 뒷면을 보면 3핀중 2핀은 쇼트되어 있고 1핀은  open되어 있어 미리 통전테스트 후 해당 자리에 삽입하면 됩니다.

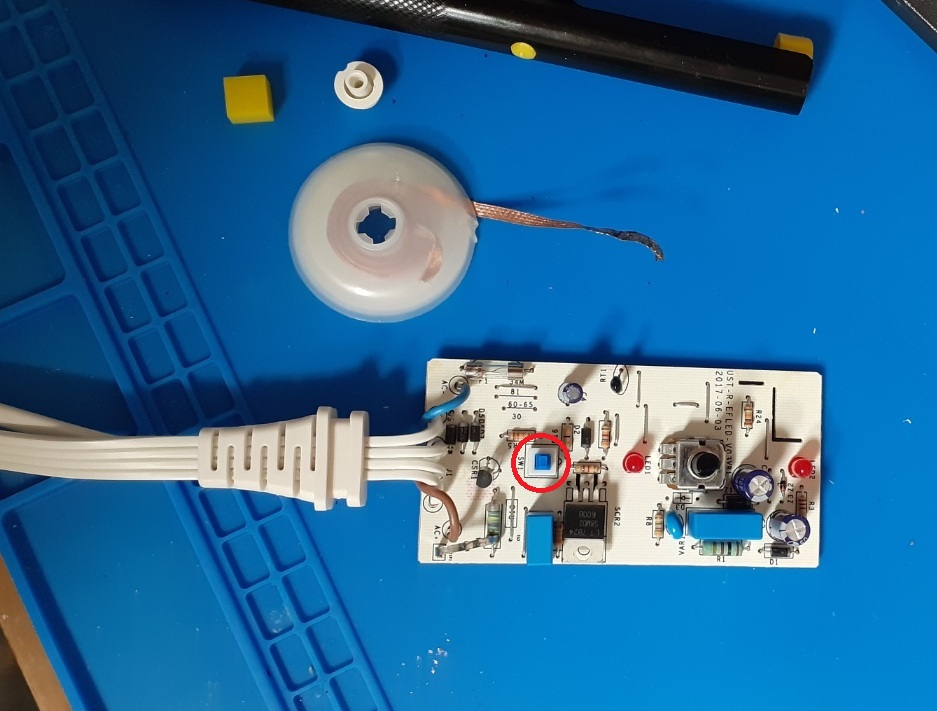

완성

완성된 모습입니다.

이제 따뜻한 잠자리가 되겠네요.
