전동공구 배터리 리필

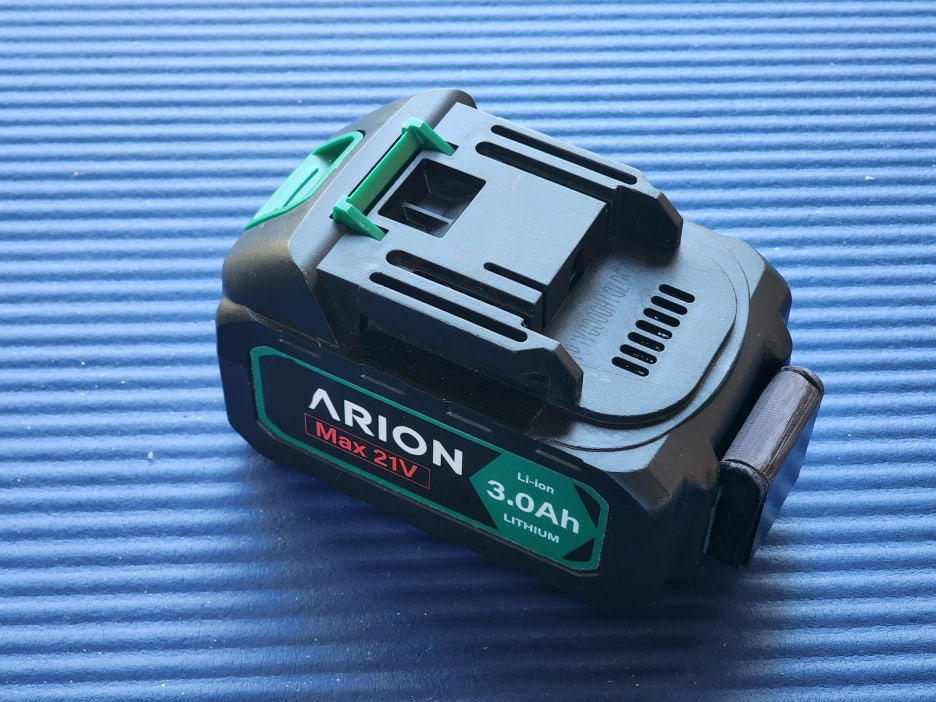

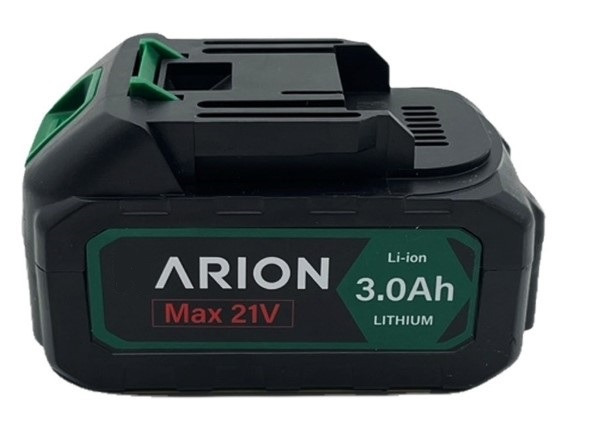

오늘 리필할 배토리는 국내산 배터리입니다.
요즘 인터넷에서 많이 소개되고 있는 전동공구 배터리죠.
저희집에서는 주로 마끼다 호환 청소기에 사용하는데 최근에 배터리 용량이 너무 빨리 닳아서 확인 후 리필하려고 합니다.

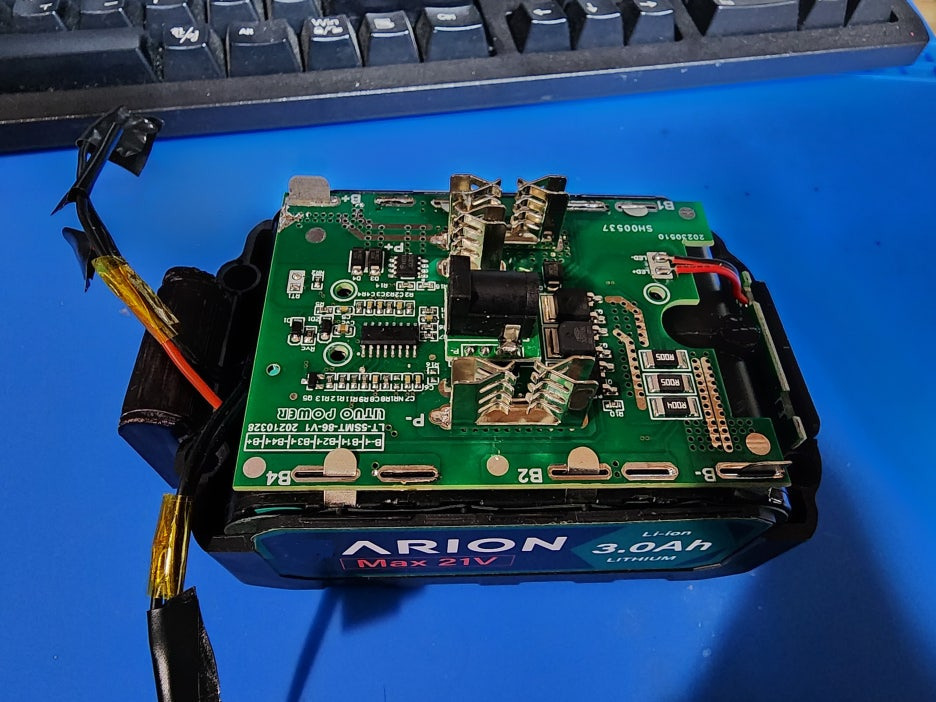

배터리팩을 분해해 보겠습니다.

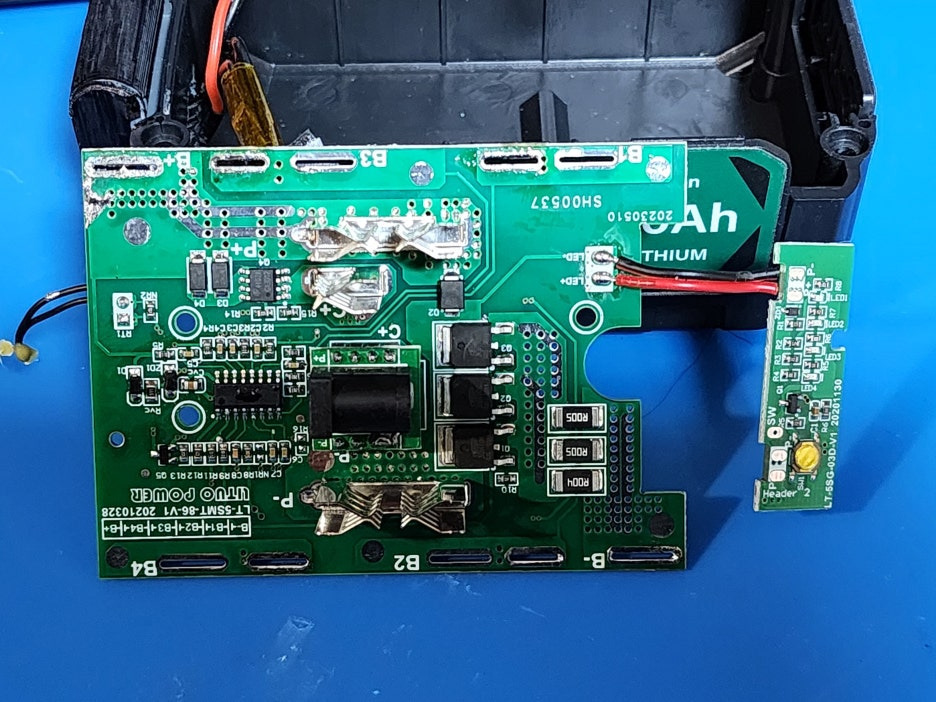

회로는 아주 야무지게 잘 만들어진것 같습니다.

신호선 연결하는 단자도 2군데 위치하여 팩의 니켈 모양에 따라 쉽게 연결 할수 있게 되어 있네요.

충전방식은 DC단자를 이용한 충전 방식입니다.

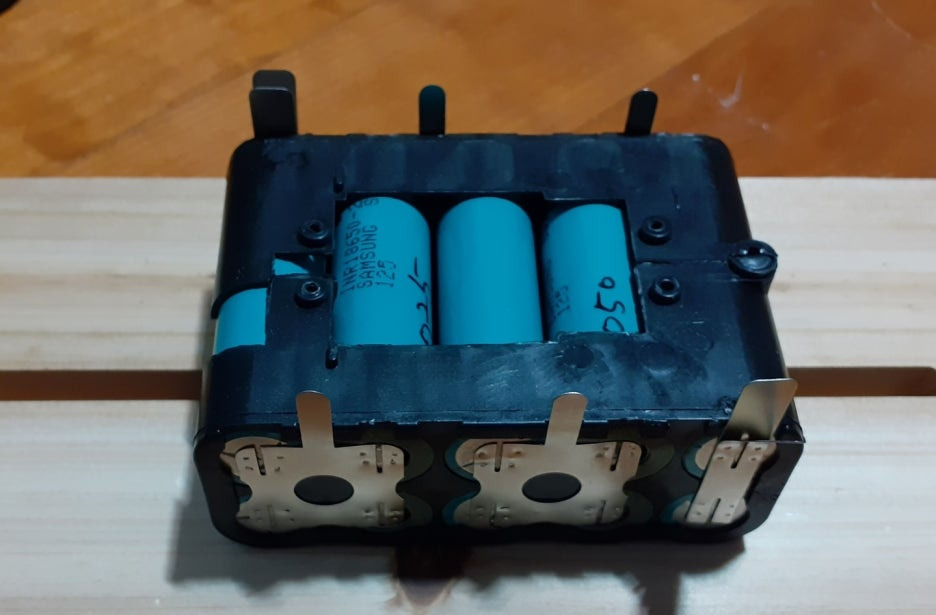

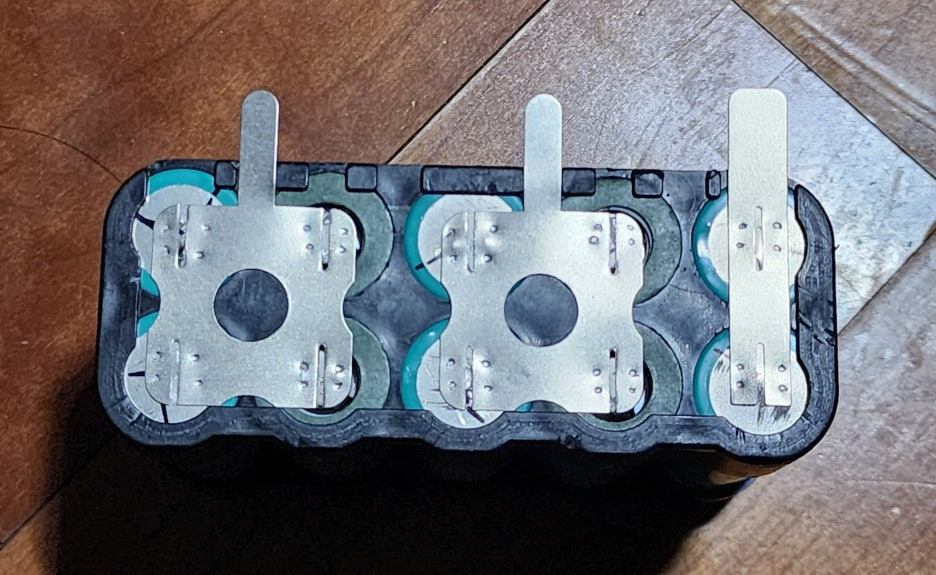

배터리팩입니다.

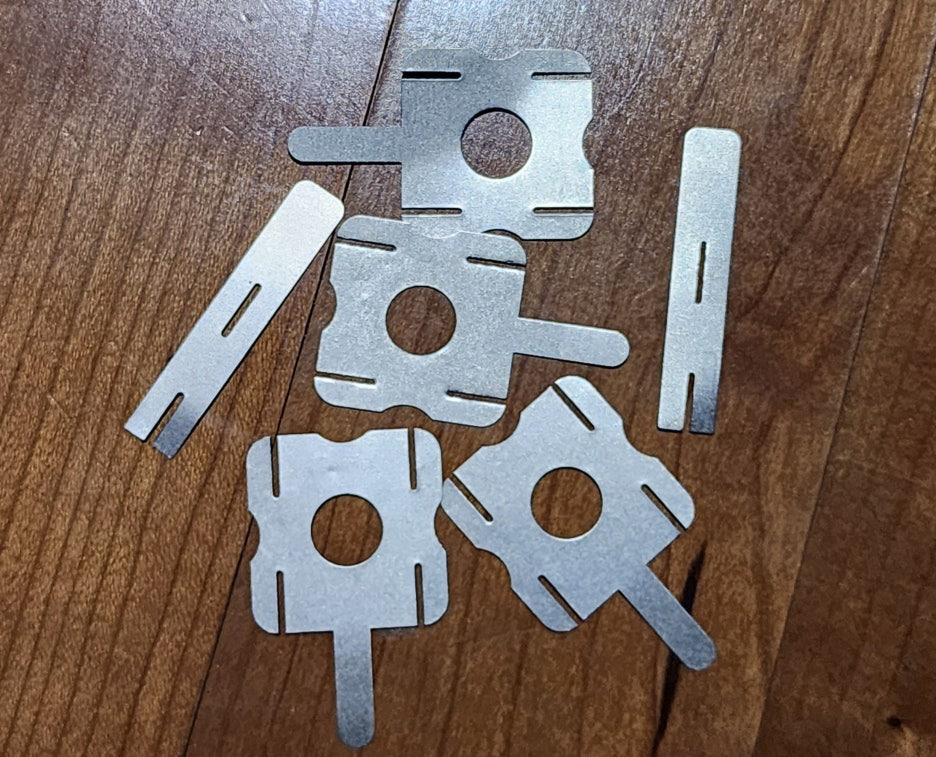

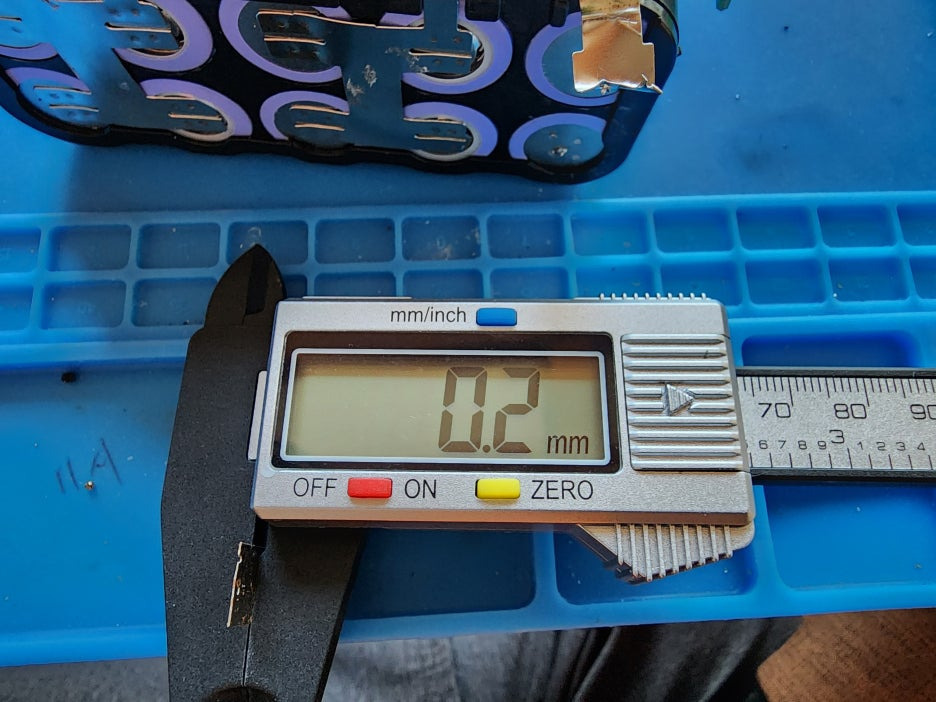

전용 니켈에 두께는 0.2T를 사용했습니다.

배터리를 완전 분해 해봤습니다.

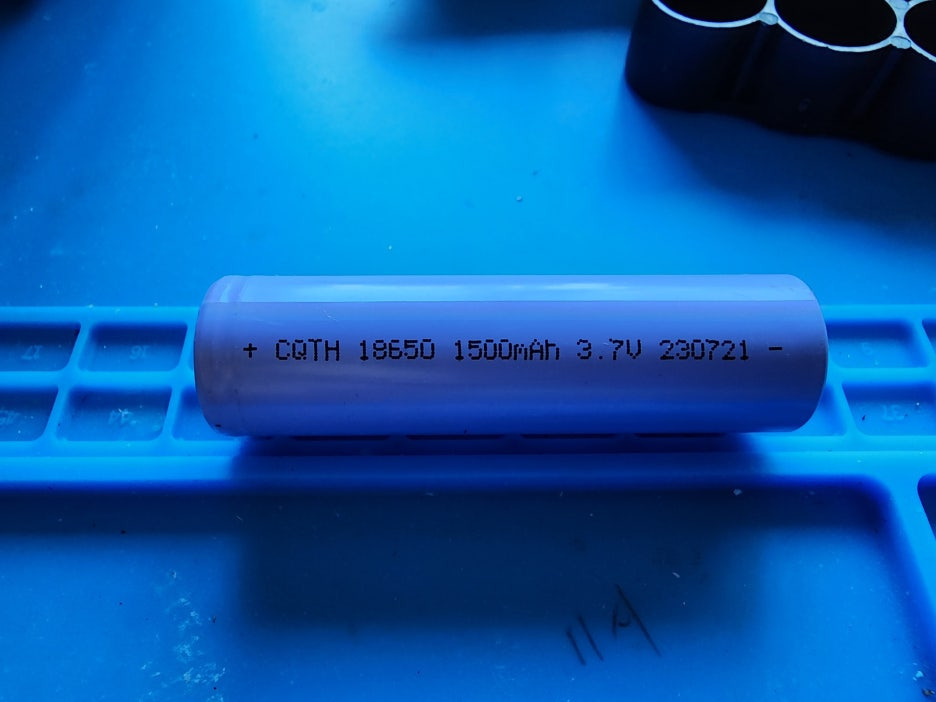

아!

이게 뭔가요? 좀 실망입니다.

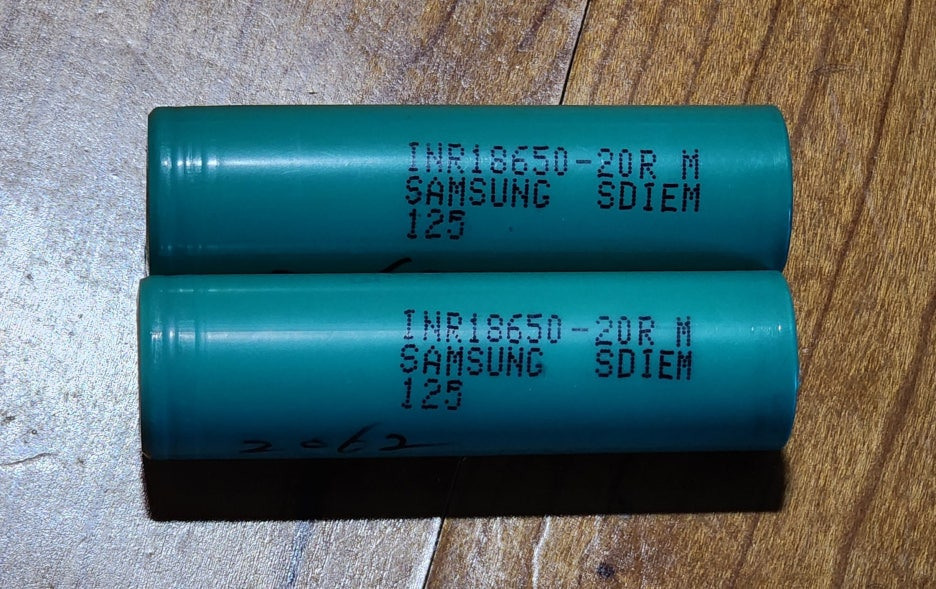

제가 가지고 있는 배터는 samsung INR18650 20R입니다.

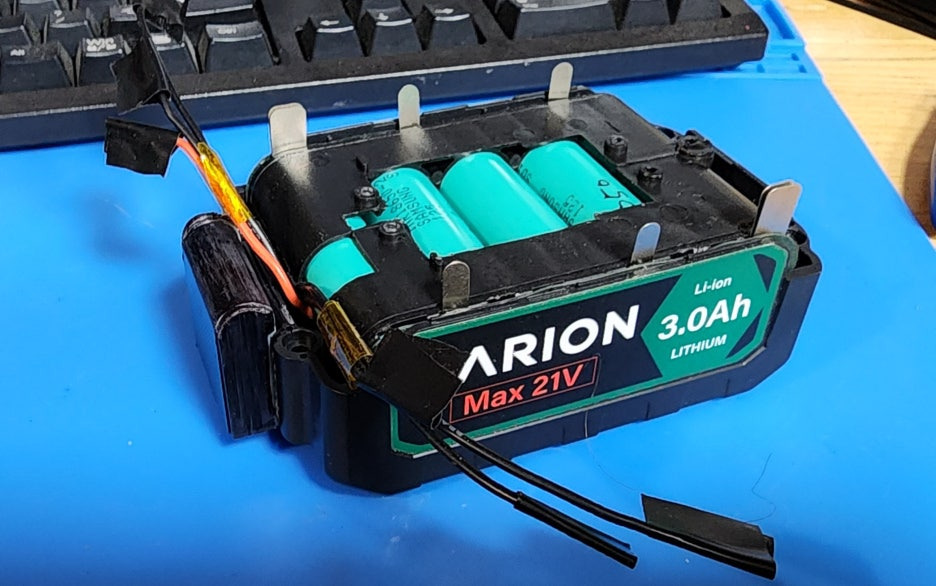

양극에 절연지를 붙이고 배터리를 교환하고 스폿작업을 합니다.

니켈 두께는 0.2T로 B-와 B+단자는 2겹으로 스폿합니다.

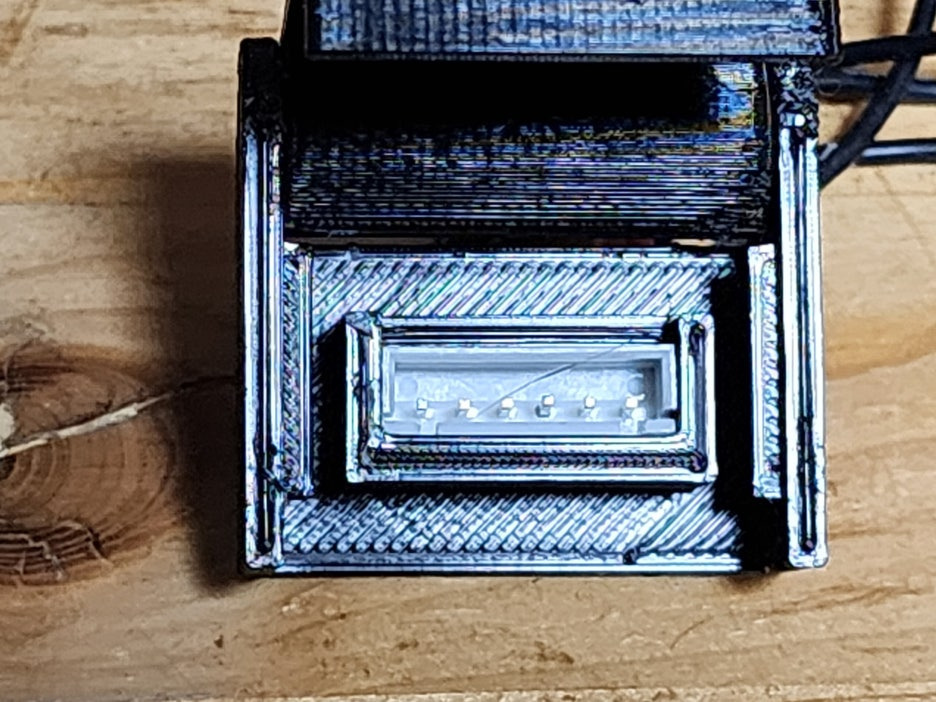

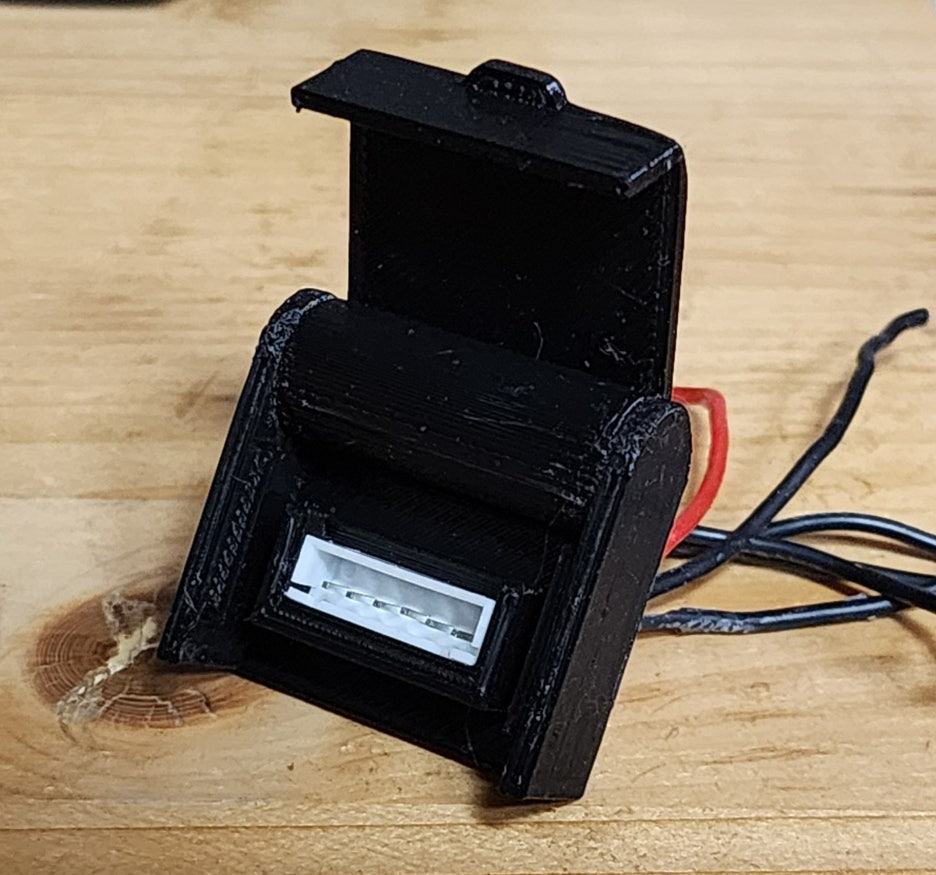

배터리 밸런스 충전을 위한 충전단자 케이스 작업을 합니다.

배선을 적절하게 위치하여 간섭을 없앱니다.

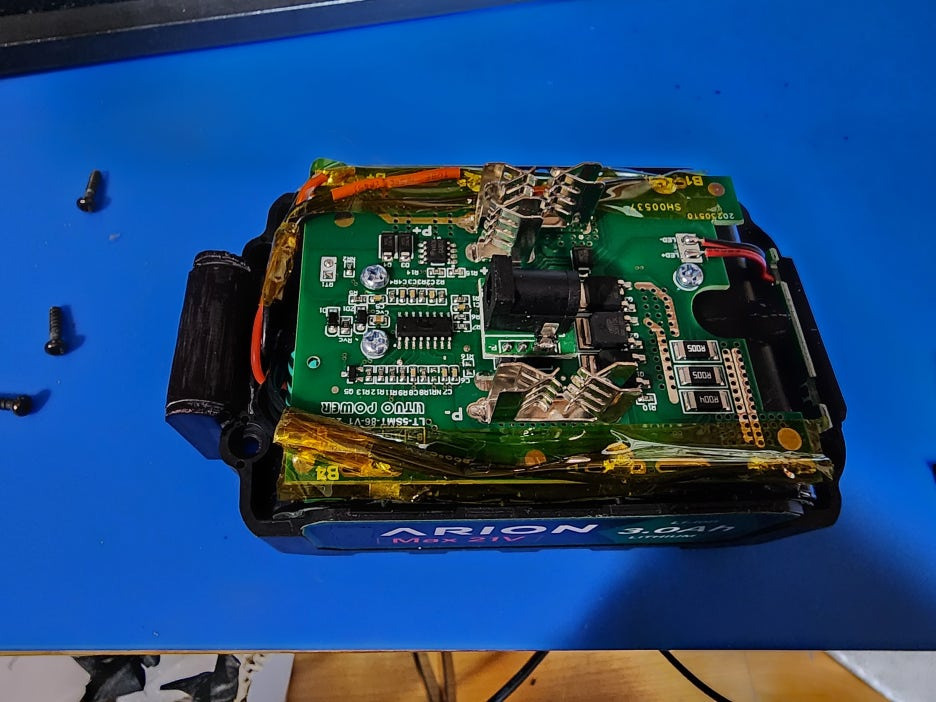

회로를 올리고 각 단자를 납땜합니다.

연결부위는 간단하게 절연 작업도 해줍니다.

완성된 모습입니다.
