부품 테스터 회로

DIY를 하다보면 회로 설계시 사용되는 부품의 불량 판정이 필요할 경우가 생깁니다.

여러가지 부품을 테스터 할 수있는 도구를 만들어 보겠습니다.

외국 사이트에 올라온거 보고 회로 그려봅니다.



부품 테스터 회로



회로

아두이노와 18650 ,저항과 콘덴서로 구성됩니다.



보드 테스트

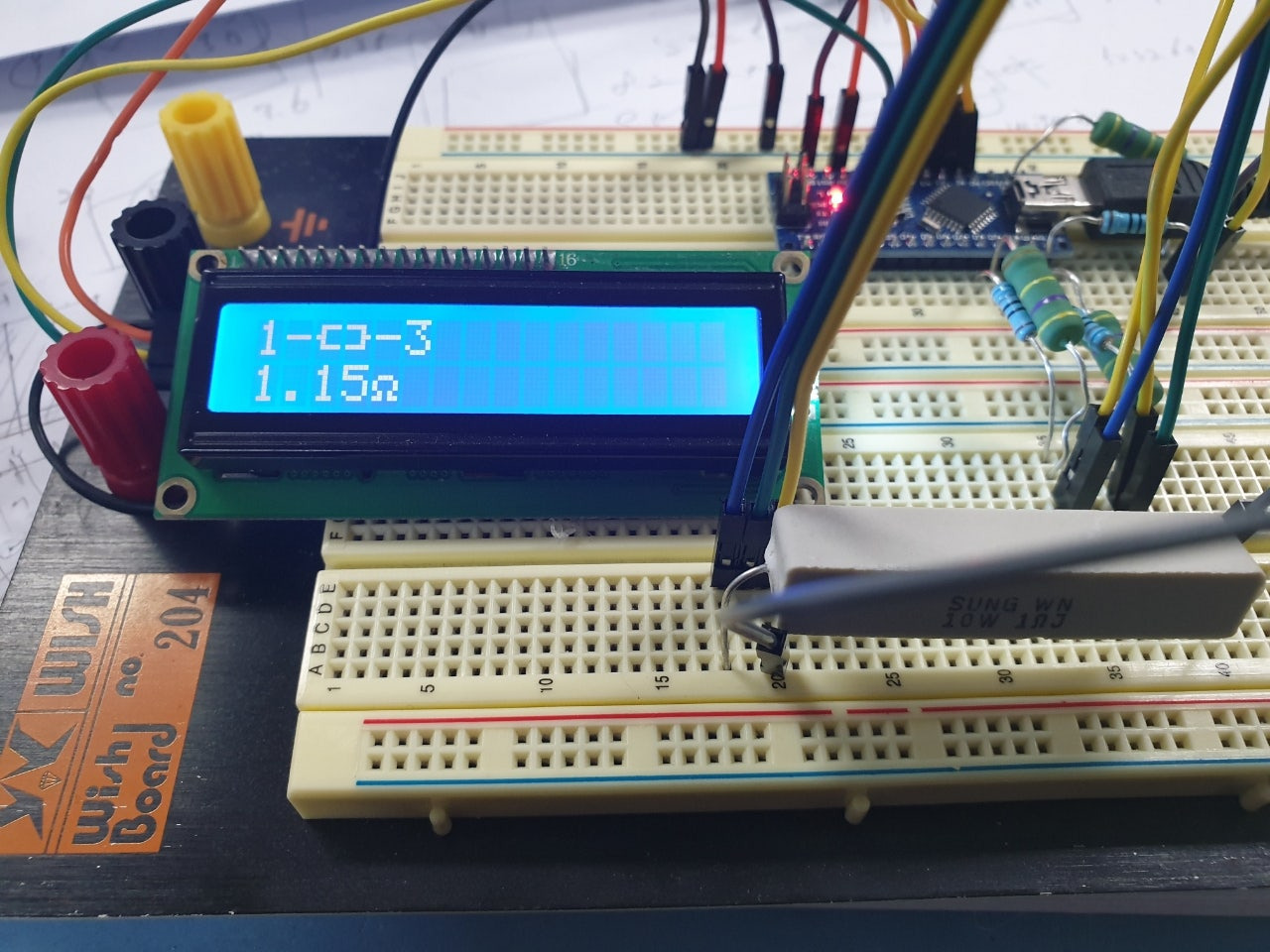

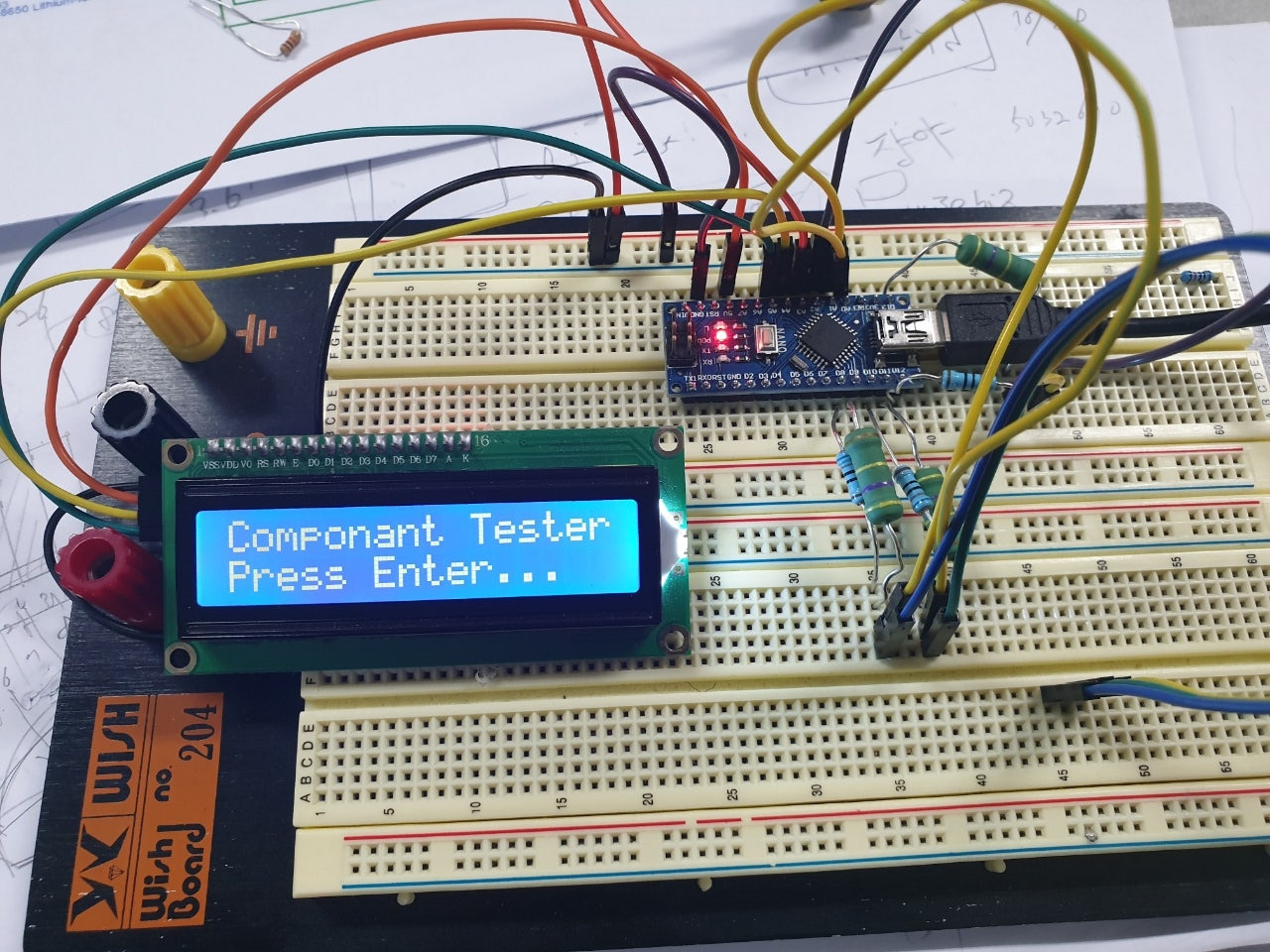

브레드보드에 장착된 테스트 모습입니다.

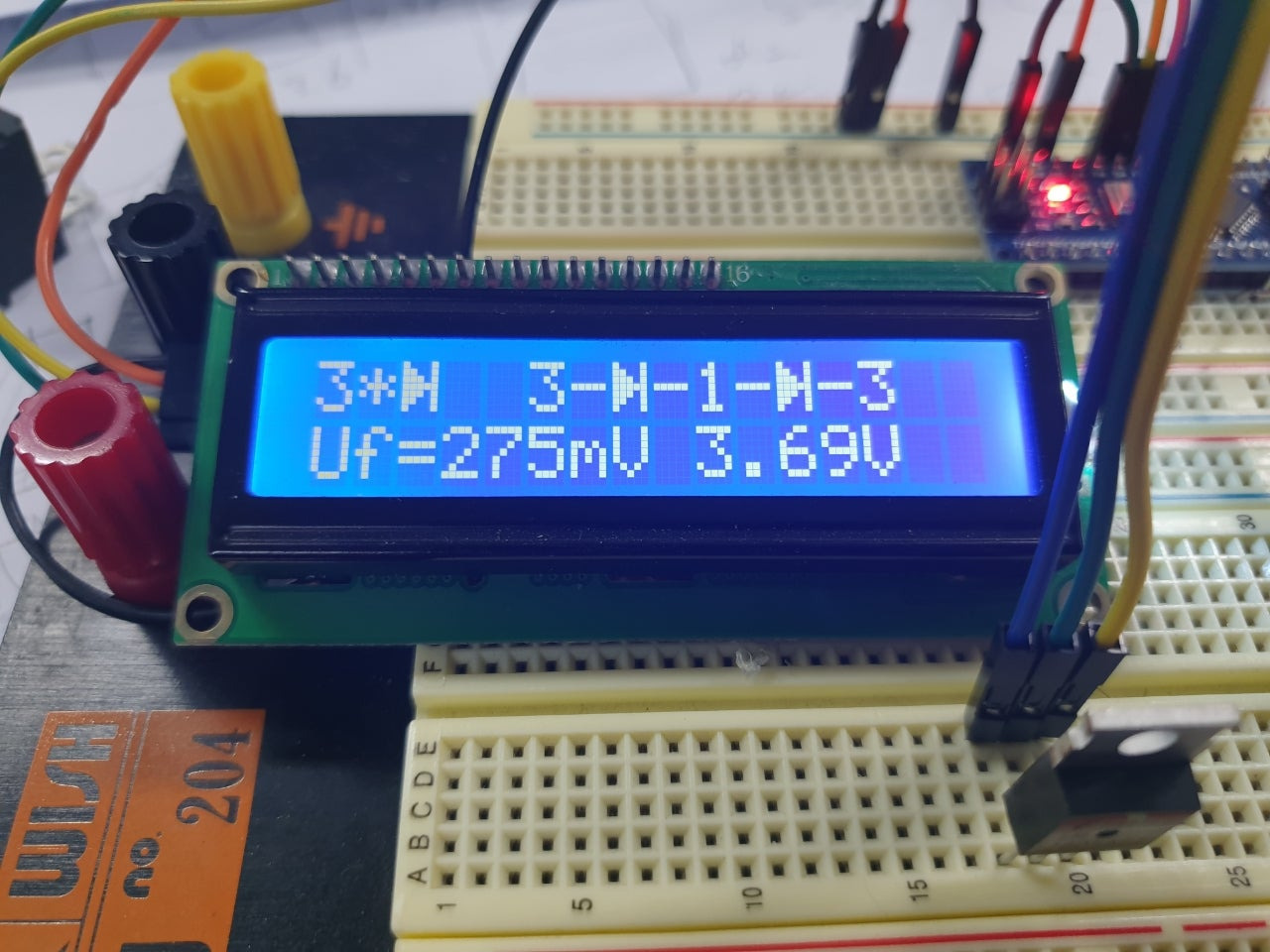

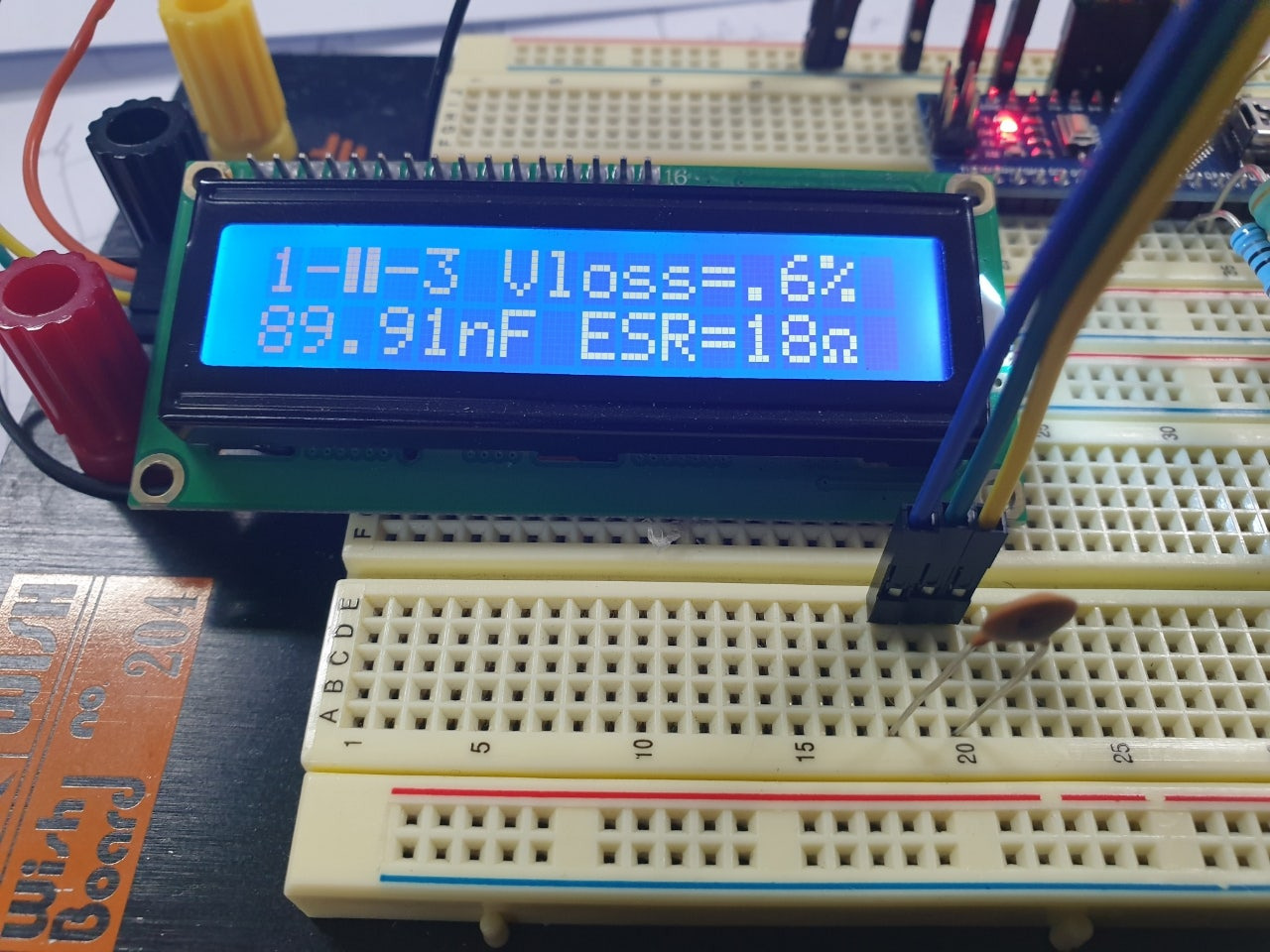

FET, 시멘트저항, 전해콘겐서, 저항, 세라믹콘덴서 등등 프로그램도 공유되어있어 편리하게 사용 가능합니다.







회로기판

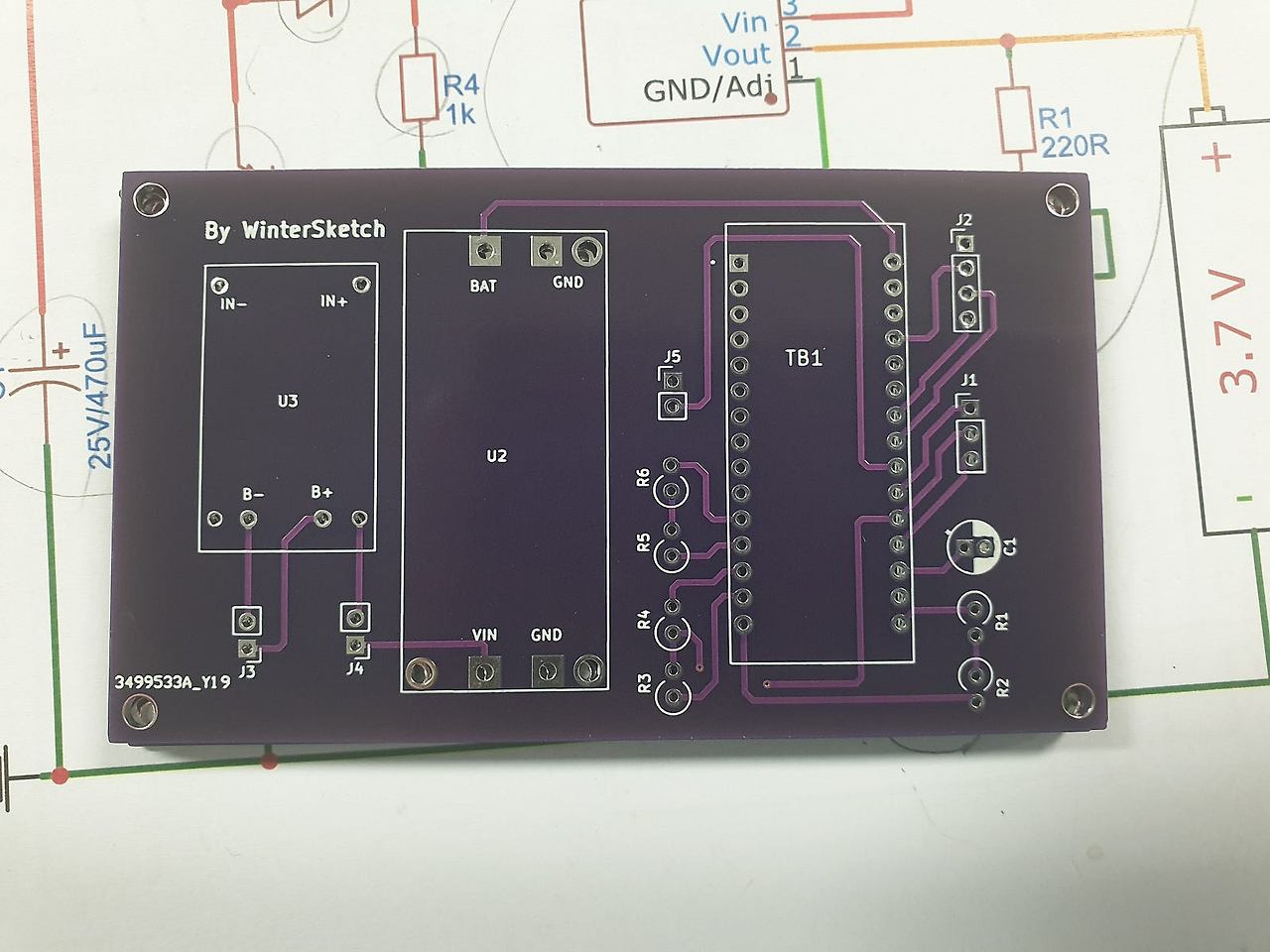

설계한 회로를 기반으로 기판을 작성합니다.

18650배터리로 전원을 공급하고 아두이노 나노를 적용합니다.

아두이노 소스는 별로로 첨부 하겠습니다.

외부 부품과 연결을 위한 점프pin이 몇가지 있습니다.

J1 소자삽입 pin

J2 LCD에 데이터 및 전원공급

J3 18650 연결 pin

J4 전원스위치 연결 pin

J5 refreash 푸쉬 버튼 pin





부품실장

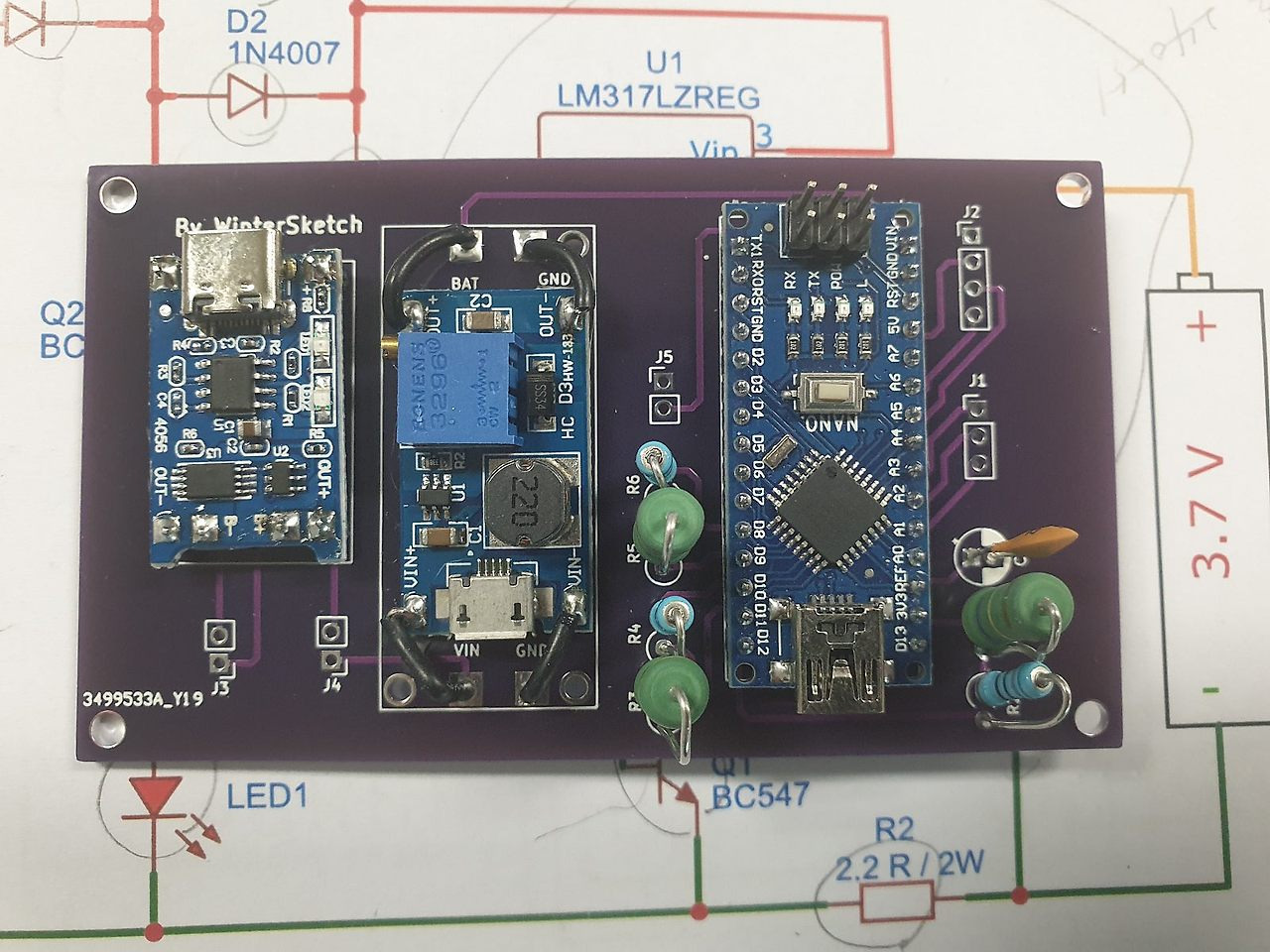

각 부품 및 소자를 실장한 모습입니다.

2번째 DC 컨버터는 다른 부품으로 교체해서 별도의 선으로 연결했습니다.

입력전압이 2V부터 가능한 MT3608로 변경합니다.





배선연결

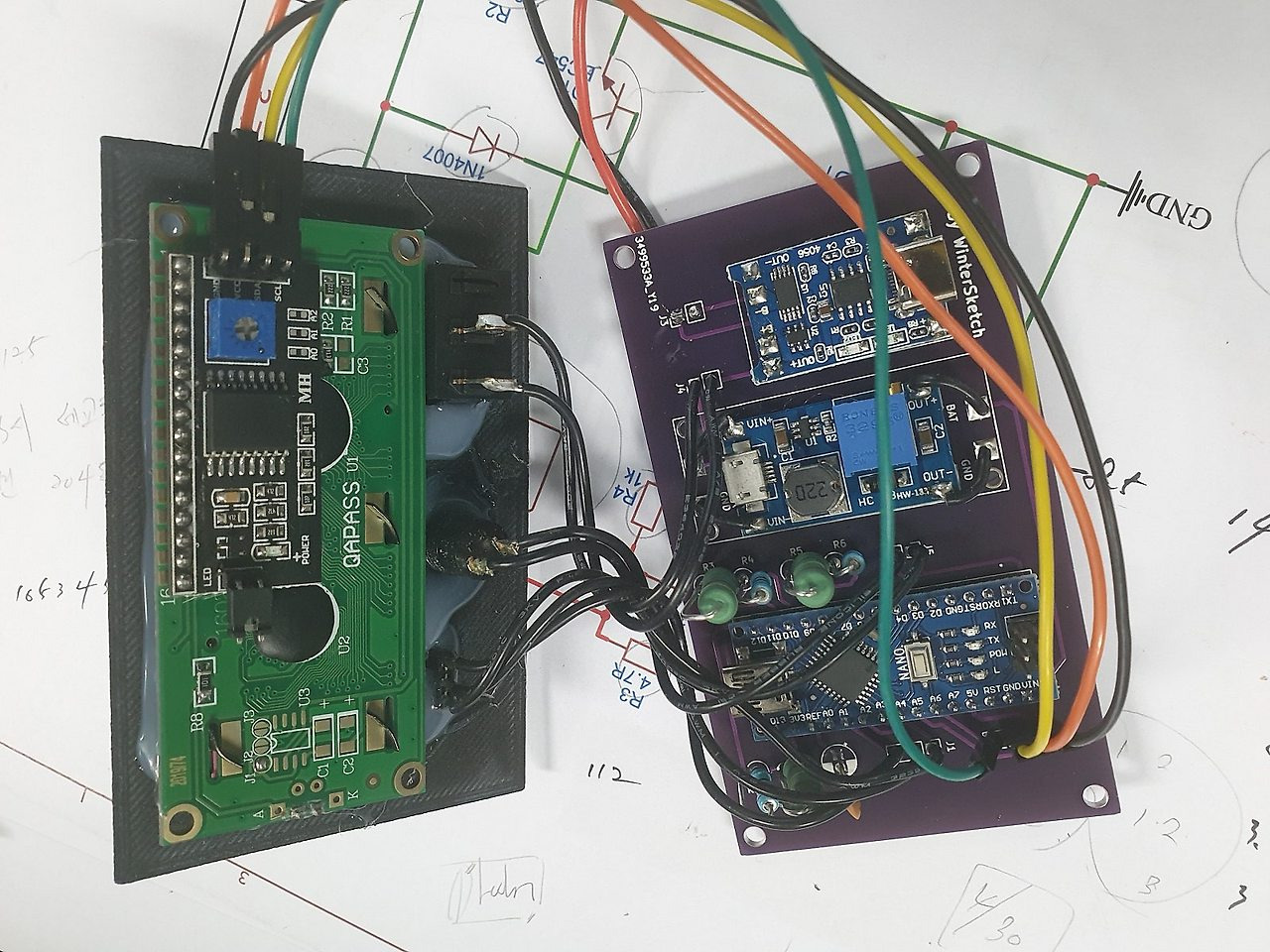

상판케이스와 배선 연결한 모습입니다.







단자배치

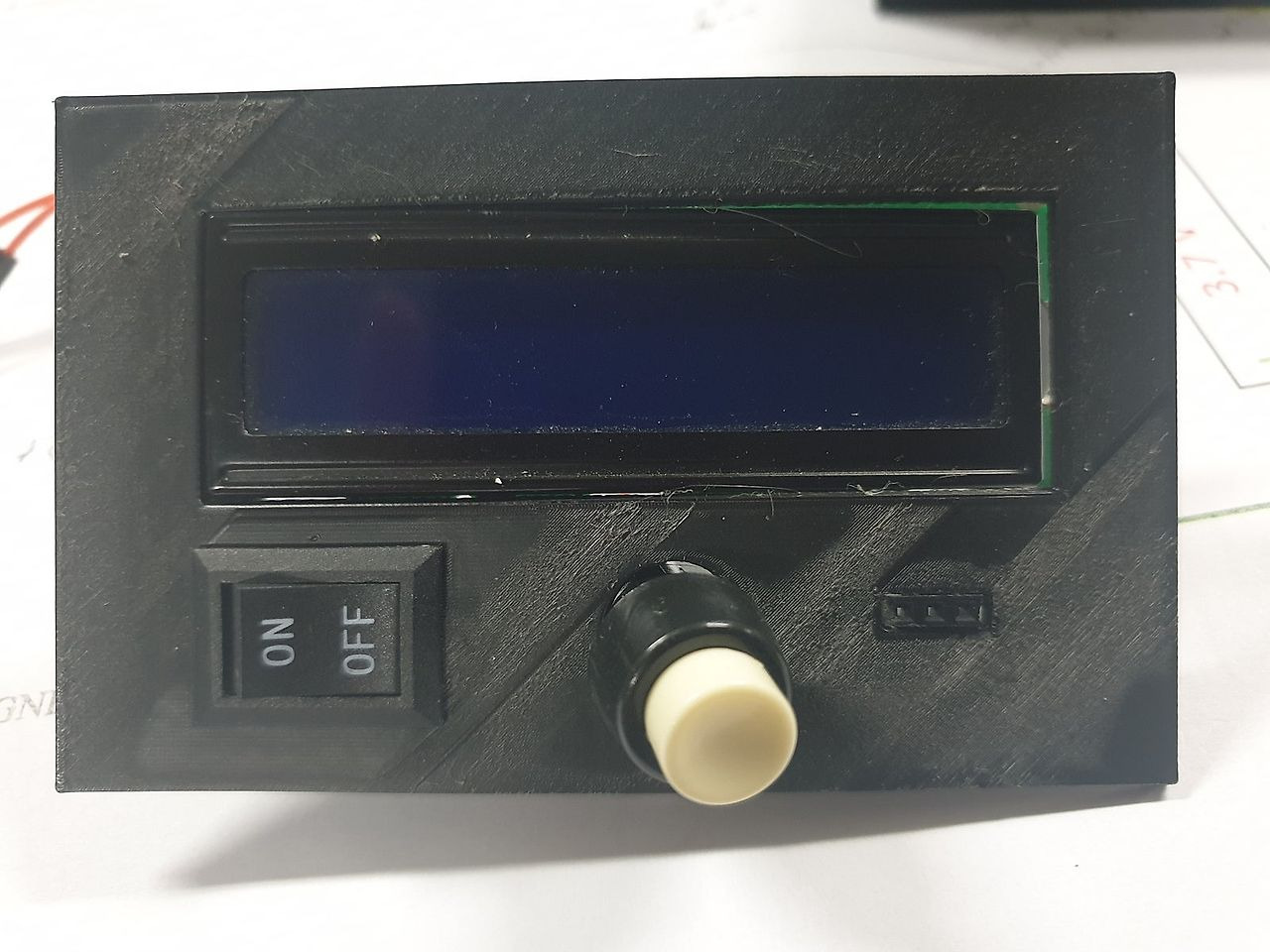

외부 단자를 배치한 모습입니다.

케이스는 3D프린터로 출력하였습니다.

전원스위치와 소자 삽입후 refresh를 위한 푸쉬버튼과 소자를 삽입할 수 있는 3핀 단자입니다.





케이스

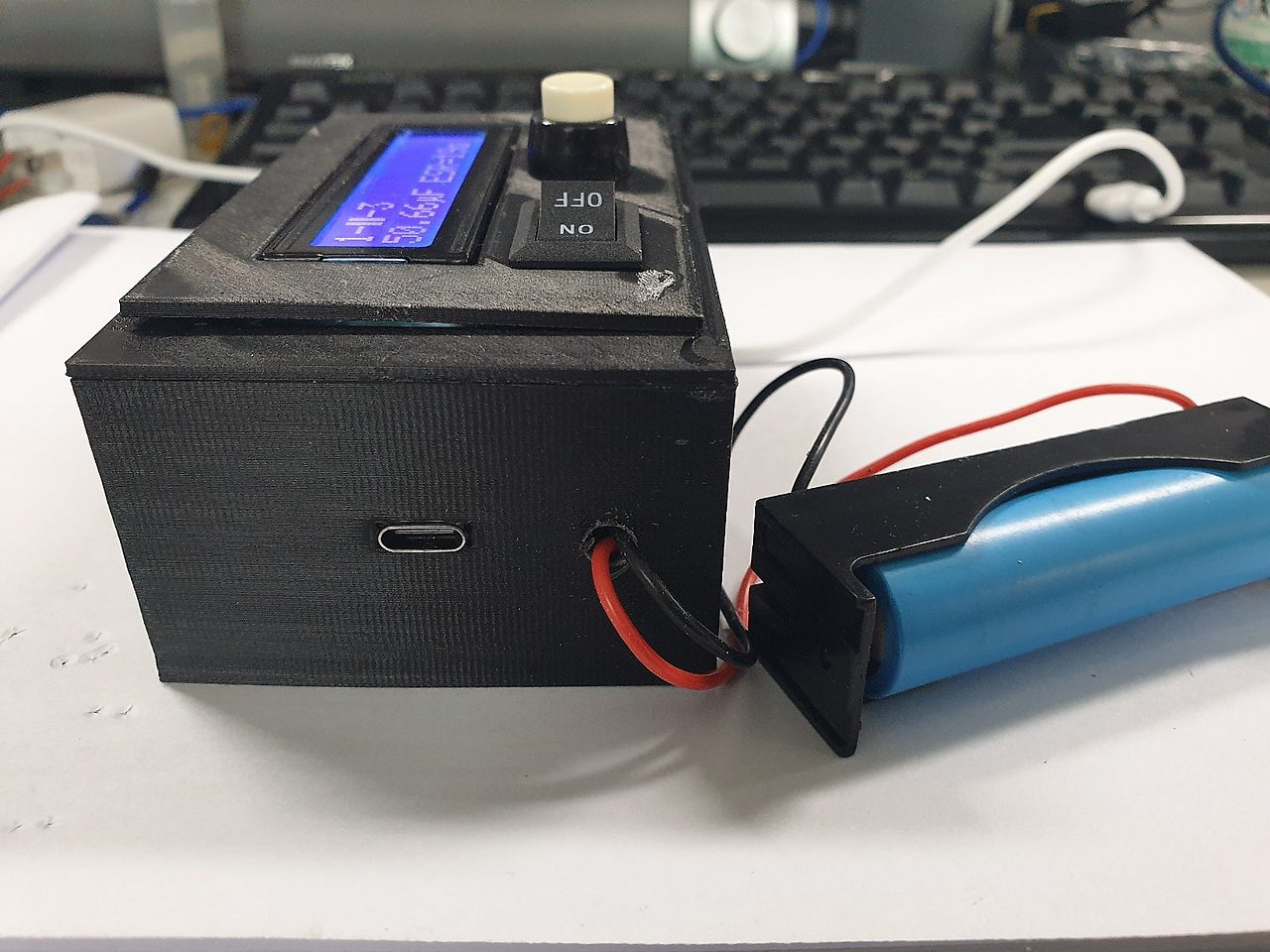

케이스 제작시 치수를 잘못 계산하여 나중에 본체 케이스를 더 크게 출력하였고 이미 부품을 실장한 상단케이스는 그대로 사용하기 위해서 보조케이스를 추가로 덧붙혔습니다.

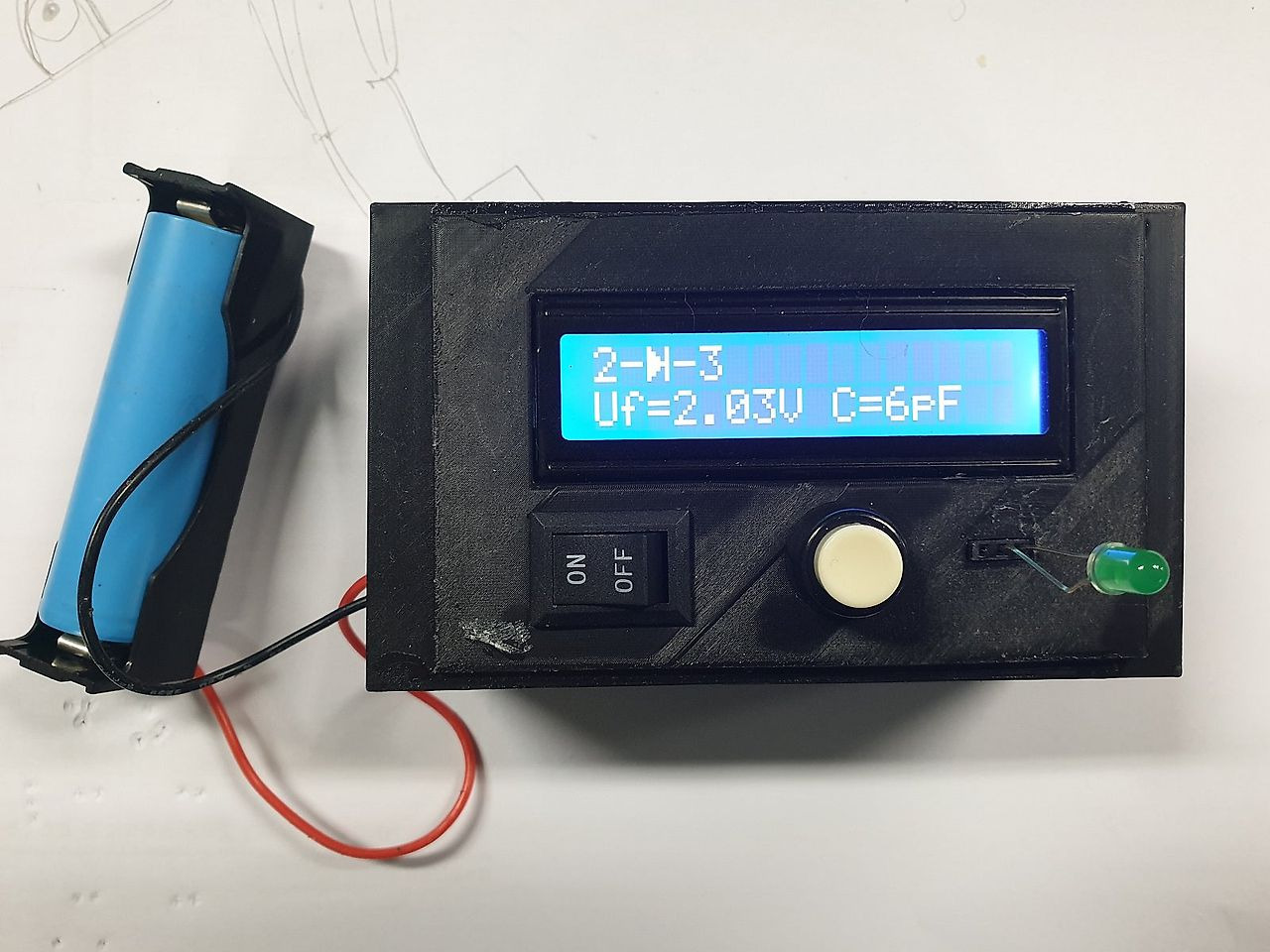

케이스를 수정하면 배터리를 내장할수 있겠죠.











이상 소자테스터기 제작이었습니다.
