파워뱅크 리뉴얼 완성

24V파워뱅크와 인버트를 결합한 올인원 파워뱅크를 제작합니다.

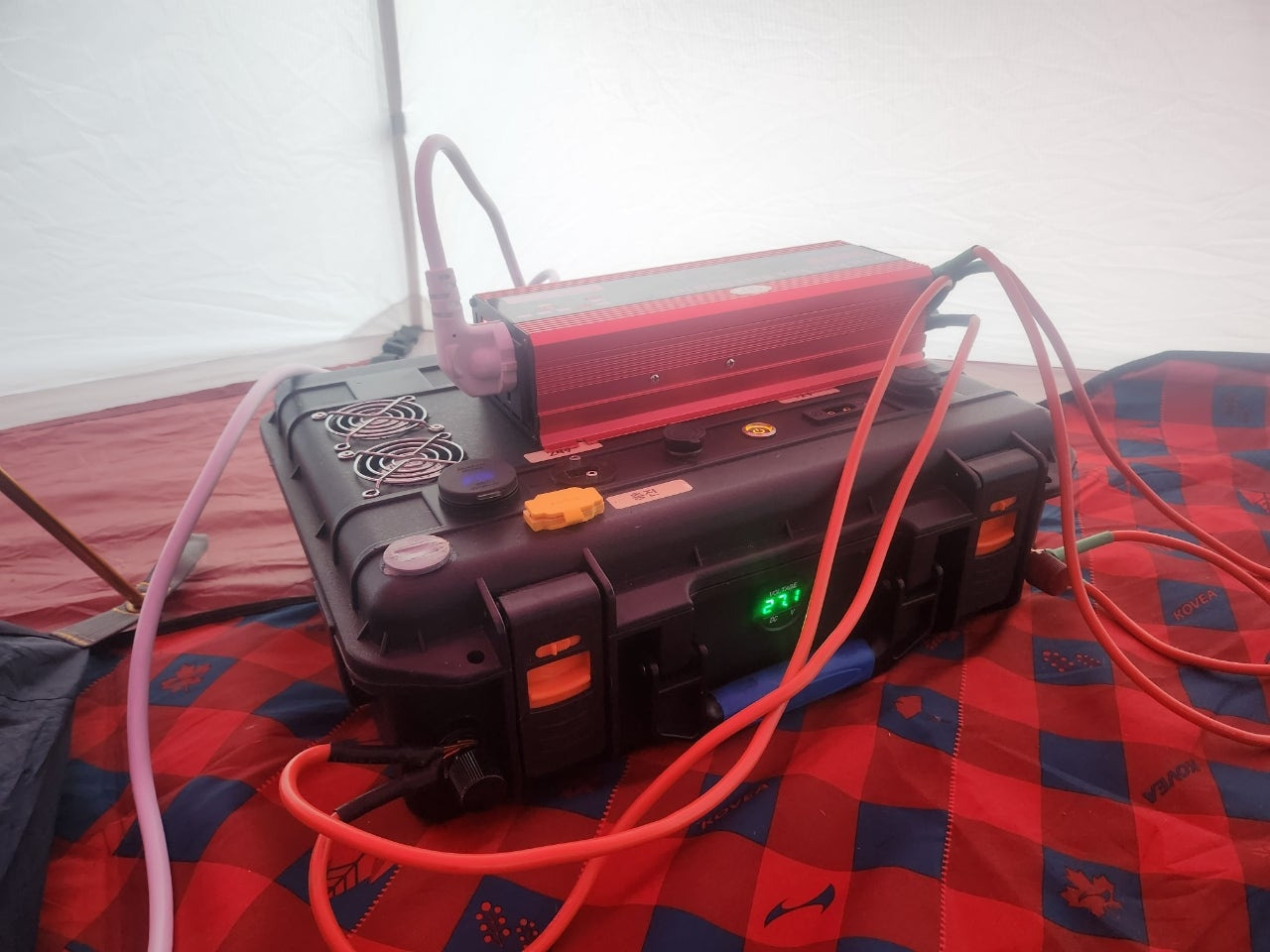

파워뱅크 리뉴얼 완성



OLD

기존에 사용하던데 24v 100a 자작 파워뱅크와 알리산 인버터입니다.



.

배터리 장착

인버터 내장형으로 리뉴얼합니다.

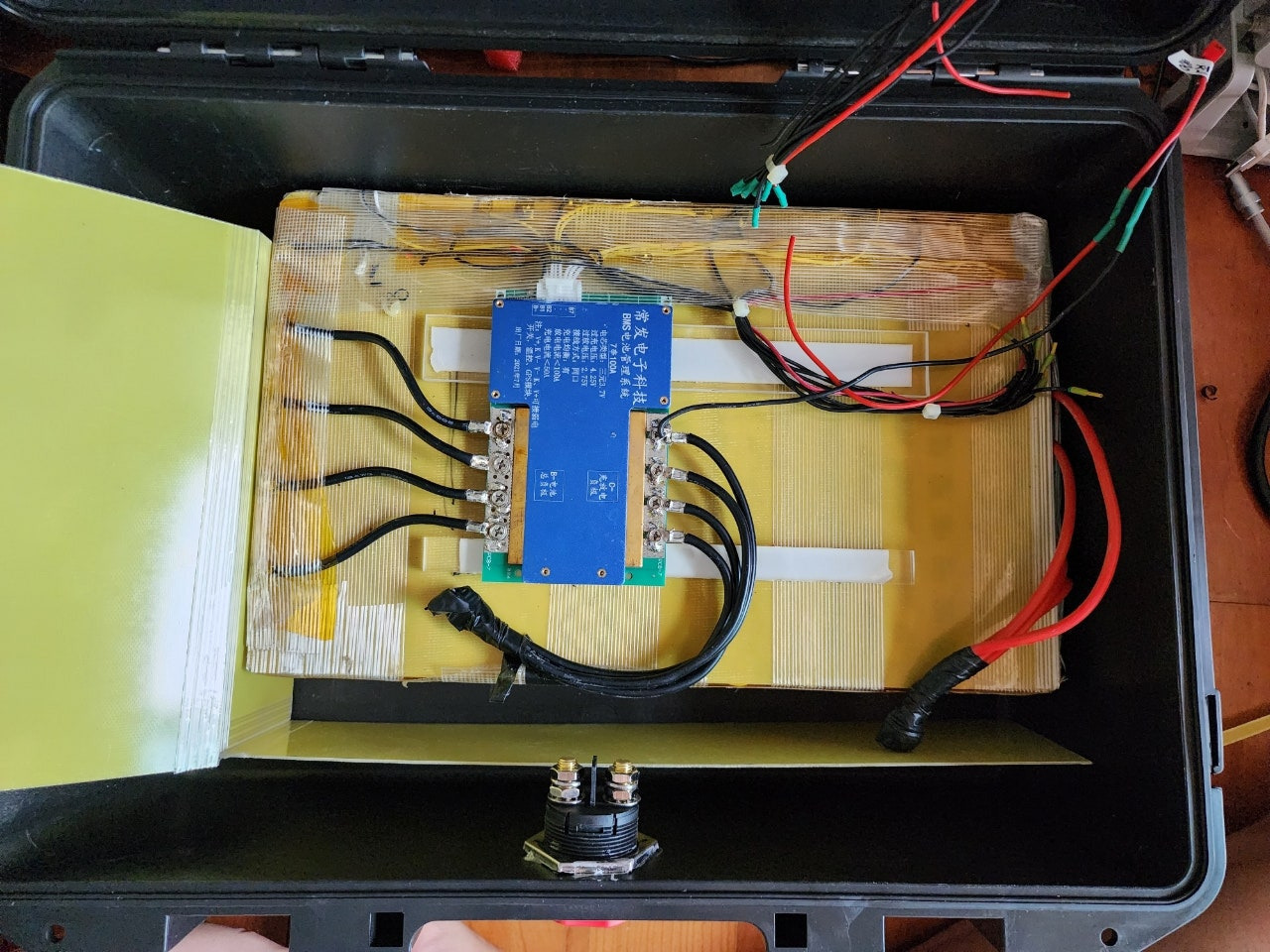

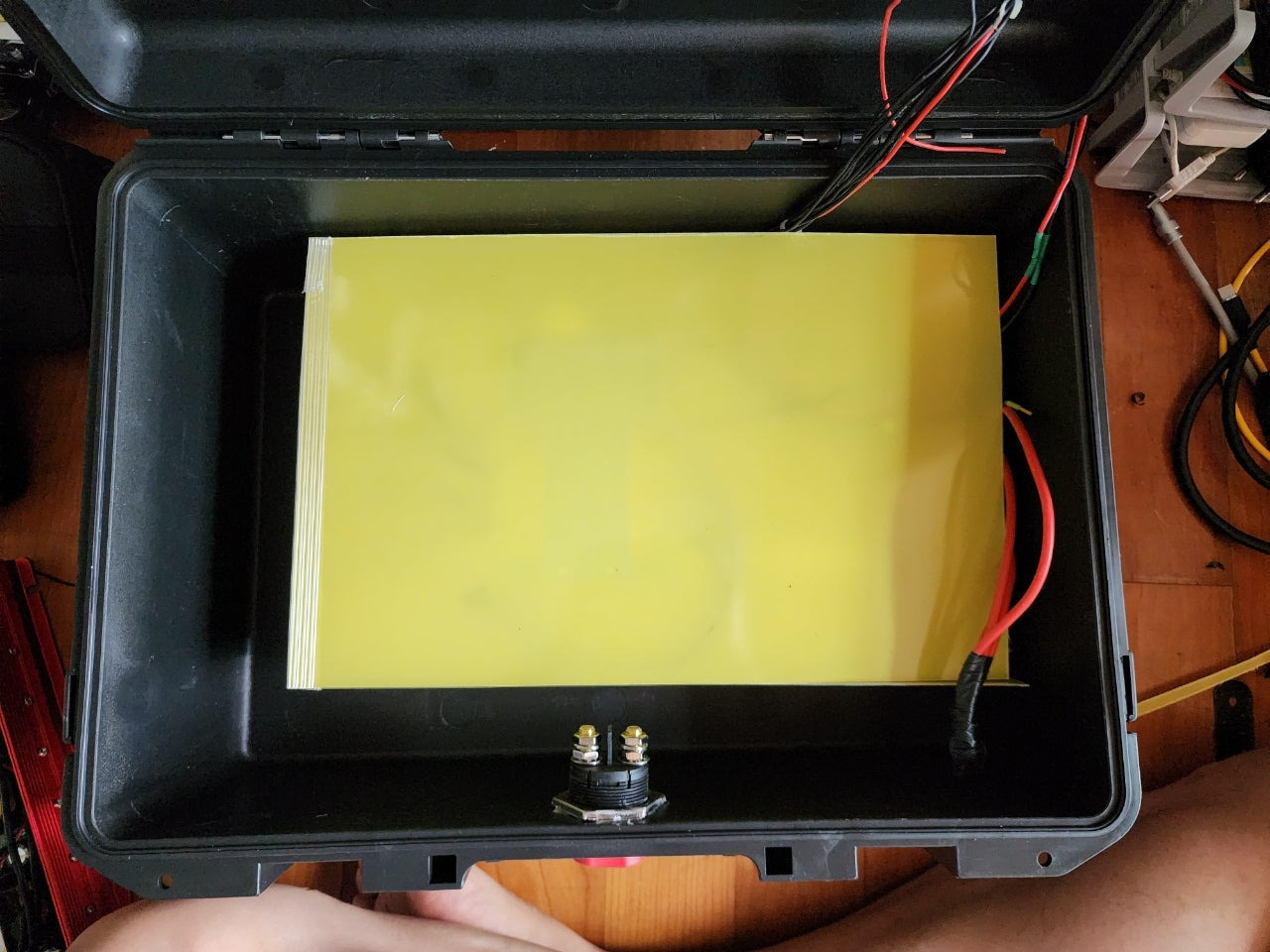

배터리를 자리잡고 에폭시 절연판으로 잘 감싸 줍니다.

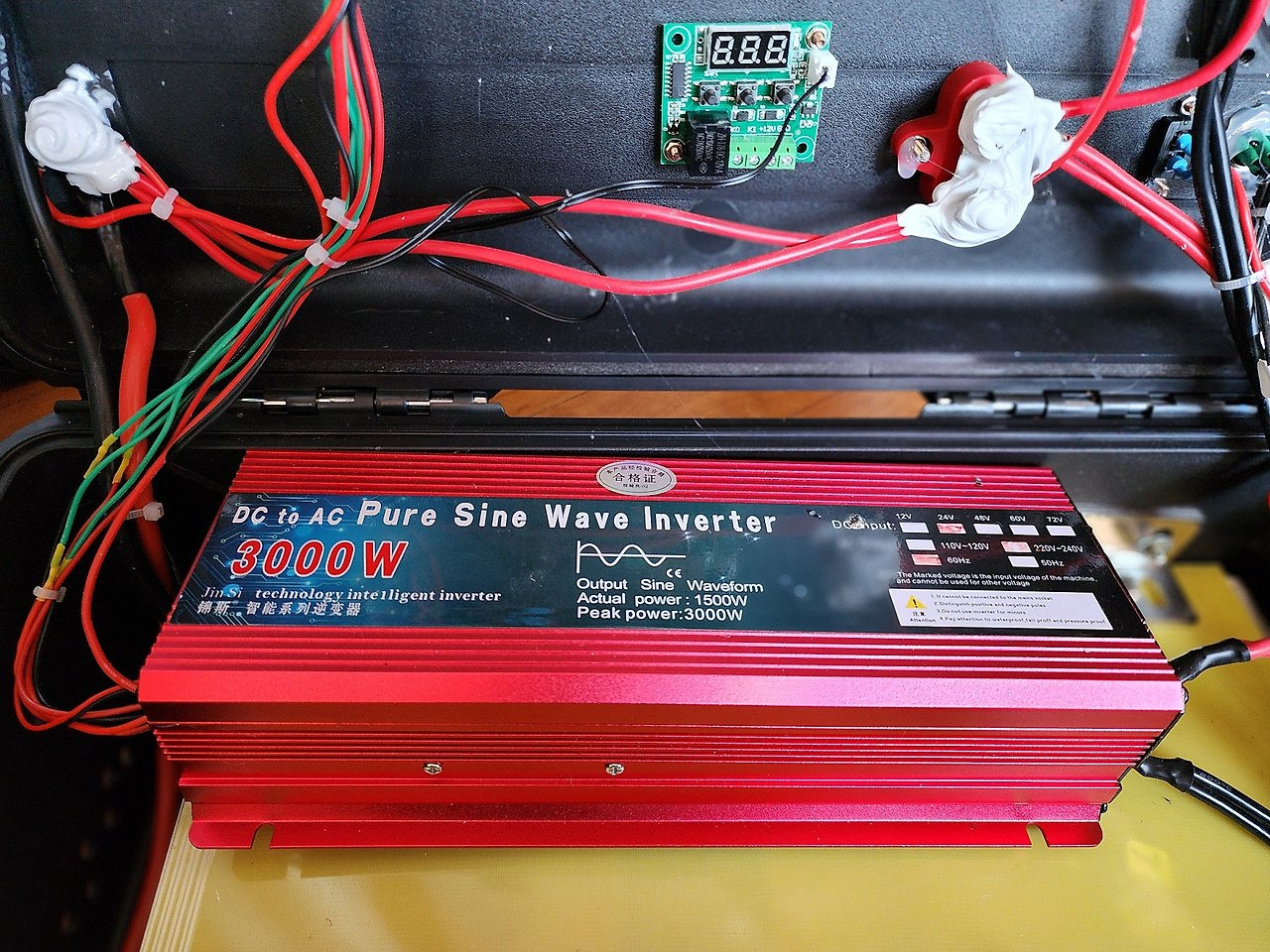

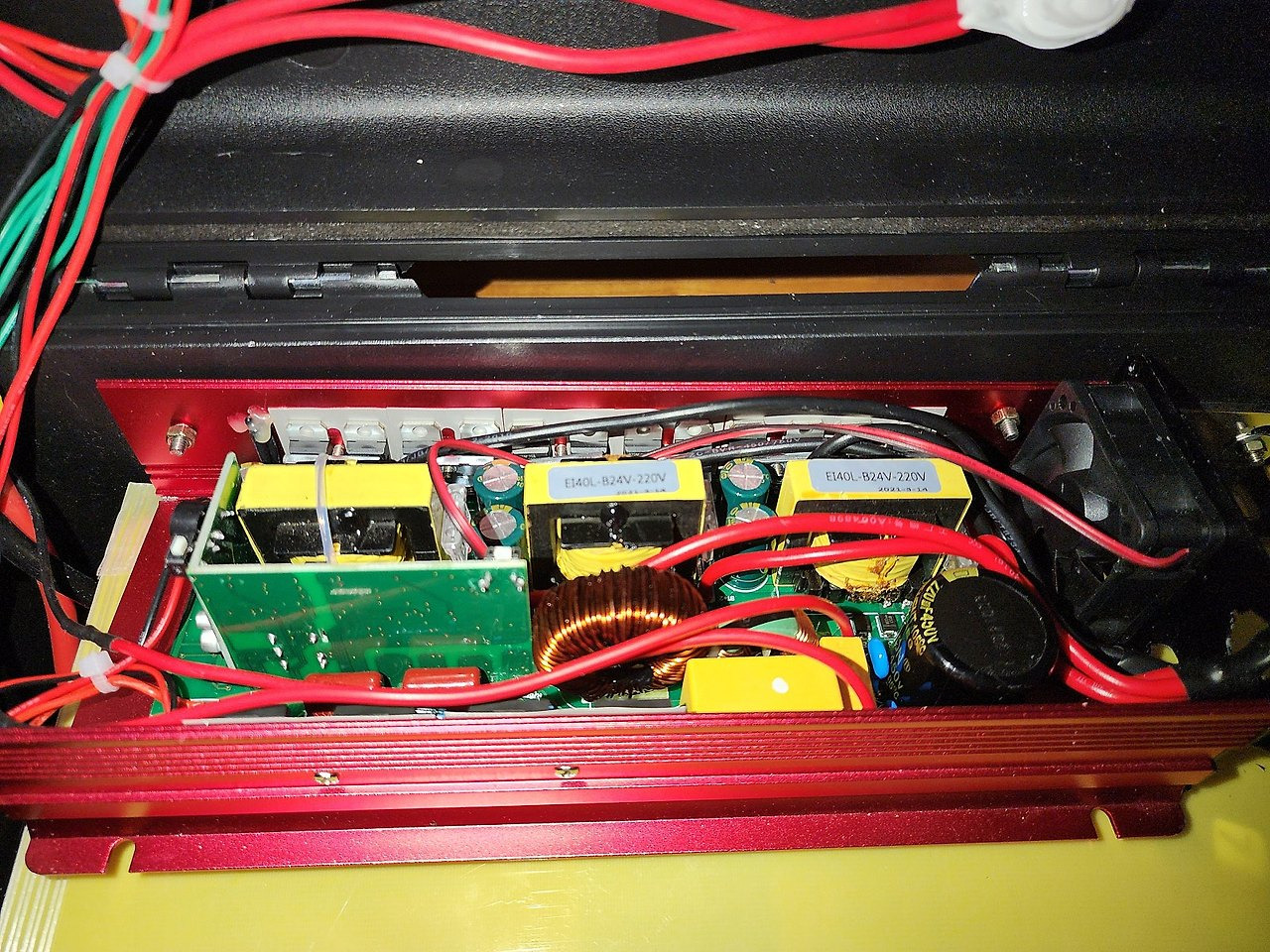

인버터 위치

배터리 상부 절연판위에 220v 인버터를 위치 시킵니다.





스위치

정면에는 200a 스위치로 파워를 켜고 끕니다.

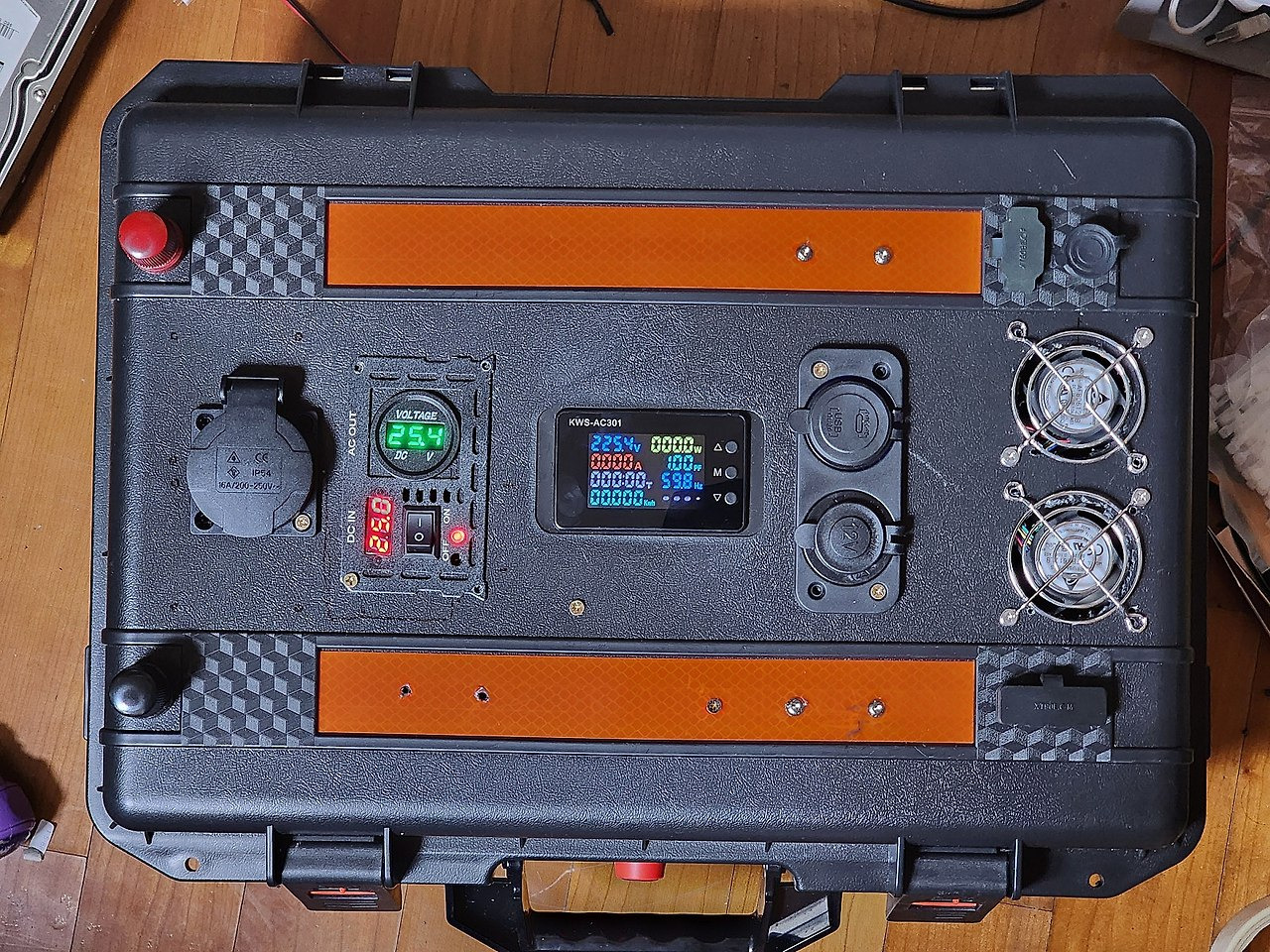

기본단자들

상부에는 220단자와 기본 단자들 그리고 냉각팬이 자리합니다.

기존 사용 부품을 재활용합니다.

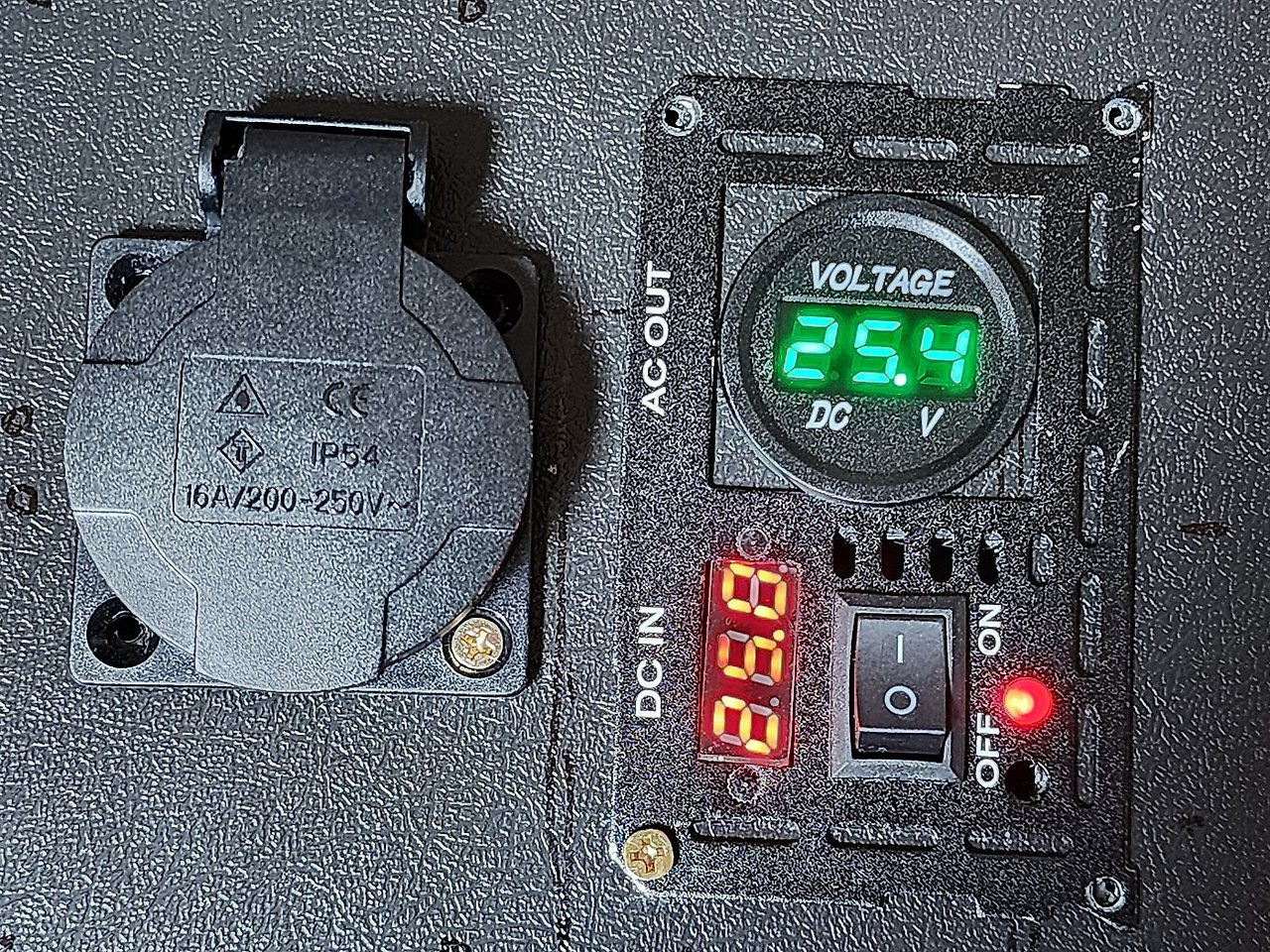

220V 단자

200V 탭과 인버터 스위치 , AC 게이지 입니다.



QC & 냉각팬

QC USB단자와 시거잭 그리고 12V 냉각팬입니다.

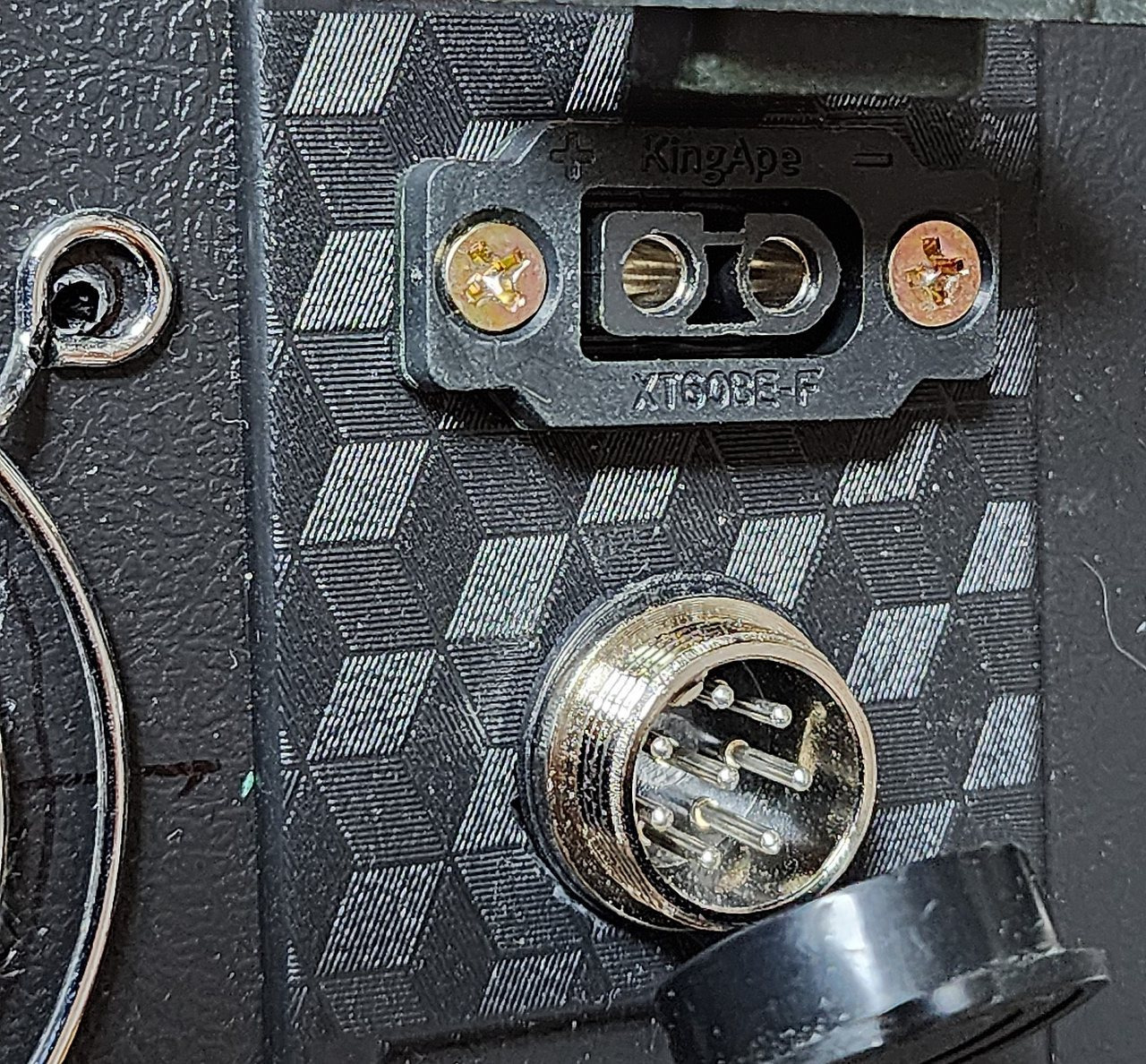

XT단자

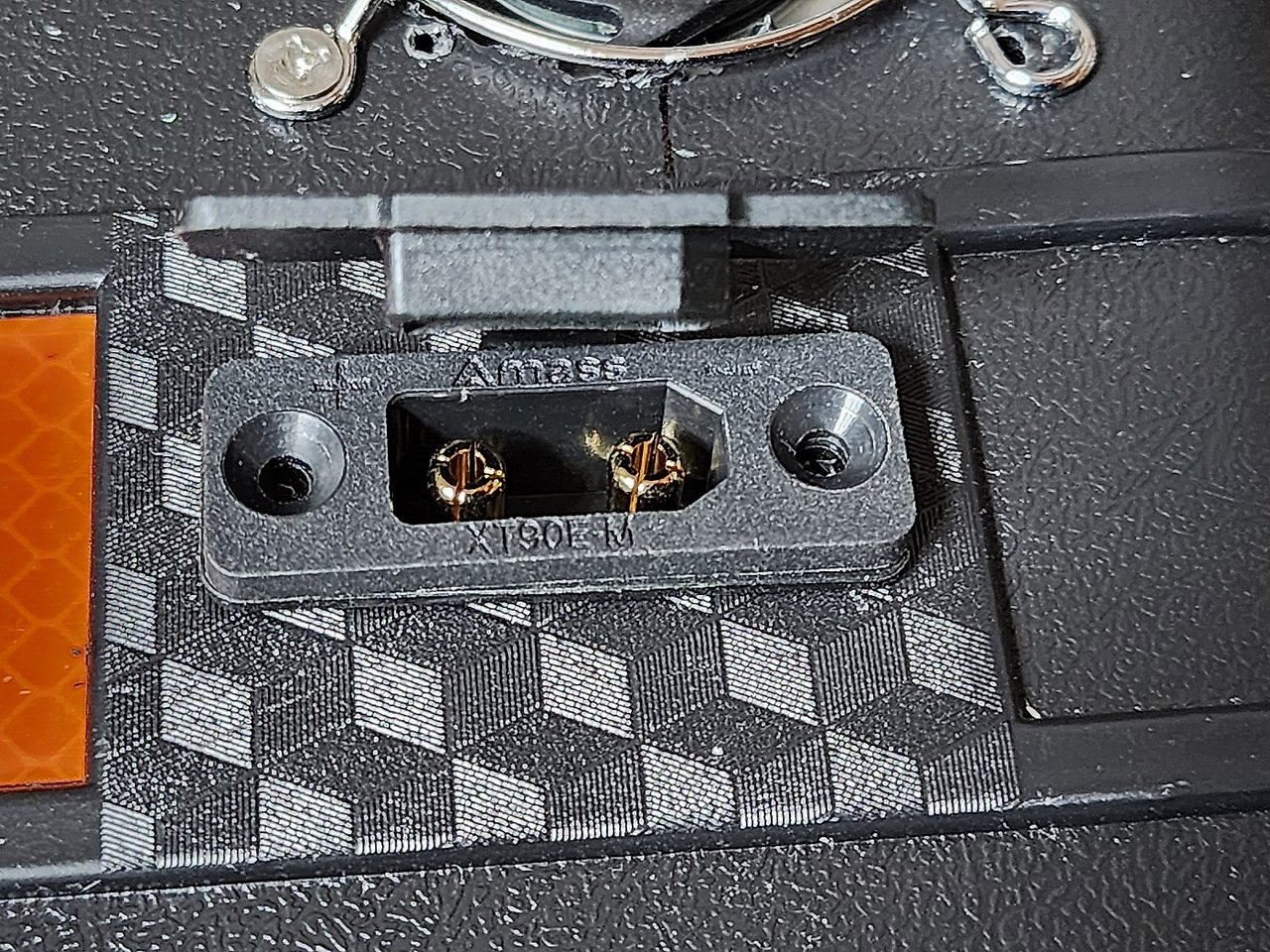

40A용 XT90, 충전용 XT60과 항공단자 입니다.



대전류 단자

150A용 대전류 단자도 스위치에 의해 동작됩니다.



내부단자

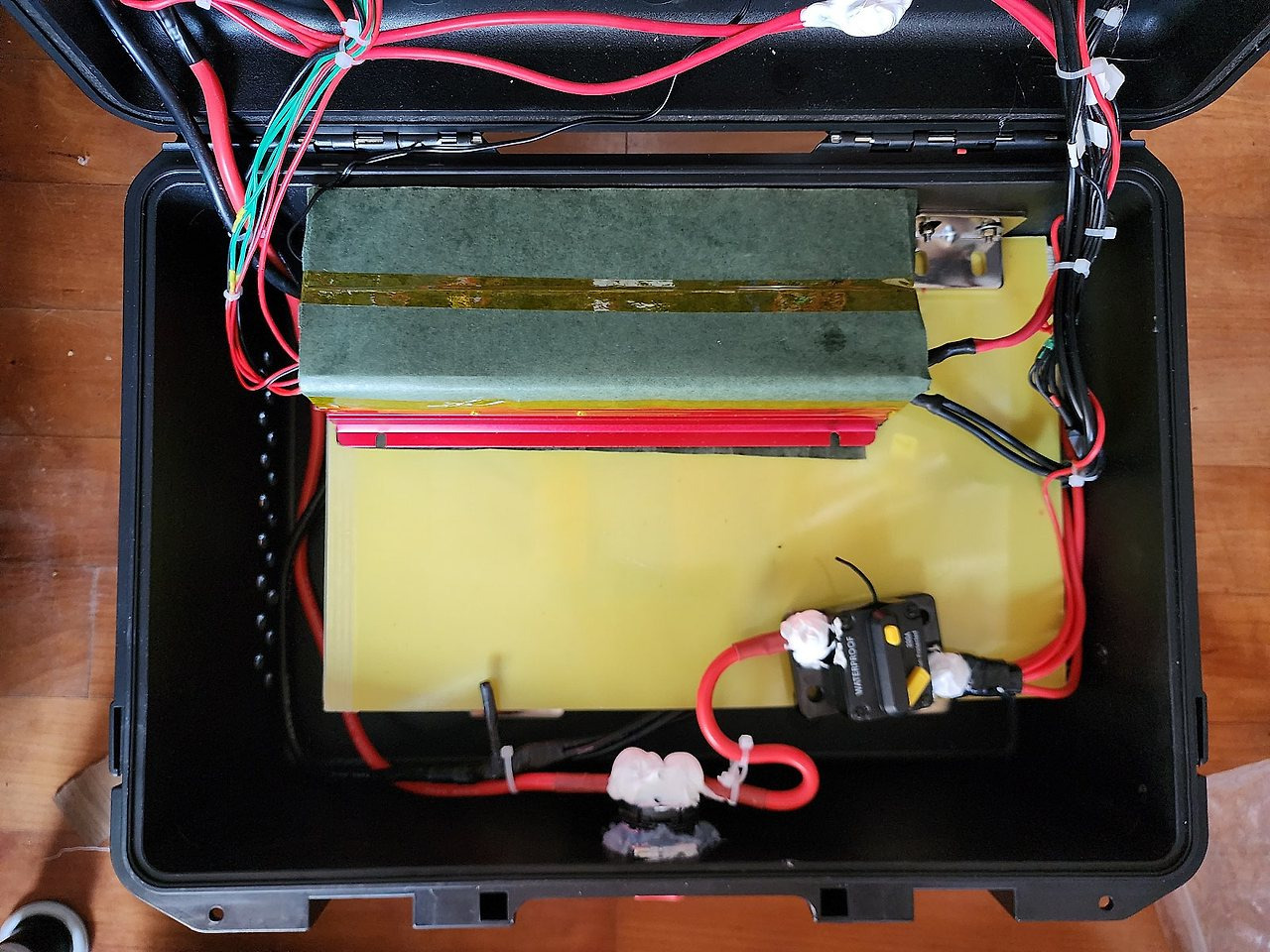

내부 결선에는 과부하 차단용 200A 차단기, 충전용 항공단자, USB/시거잭 단자가 결선됩니다.

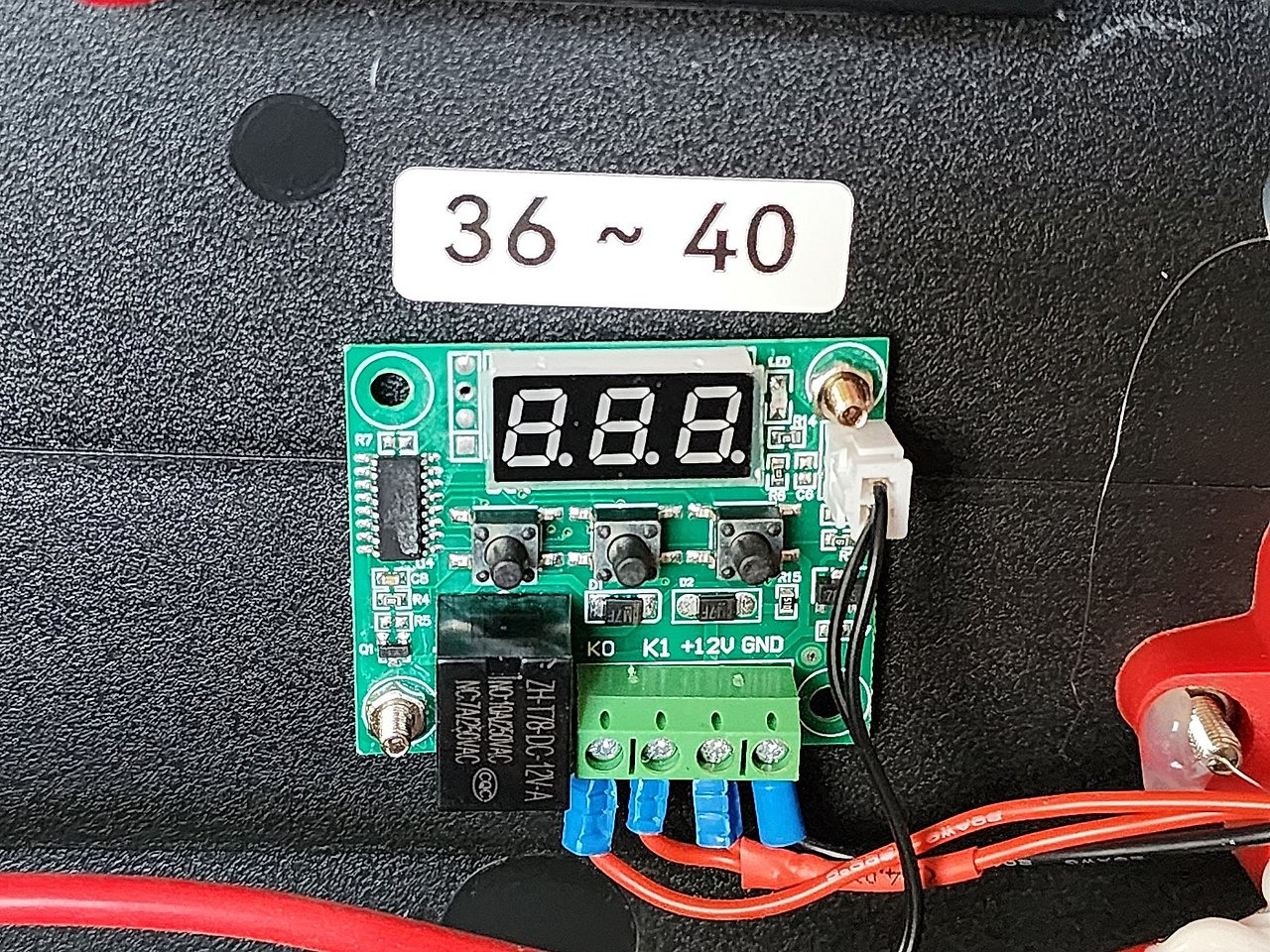

온도센서

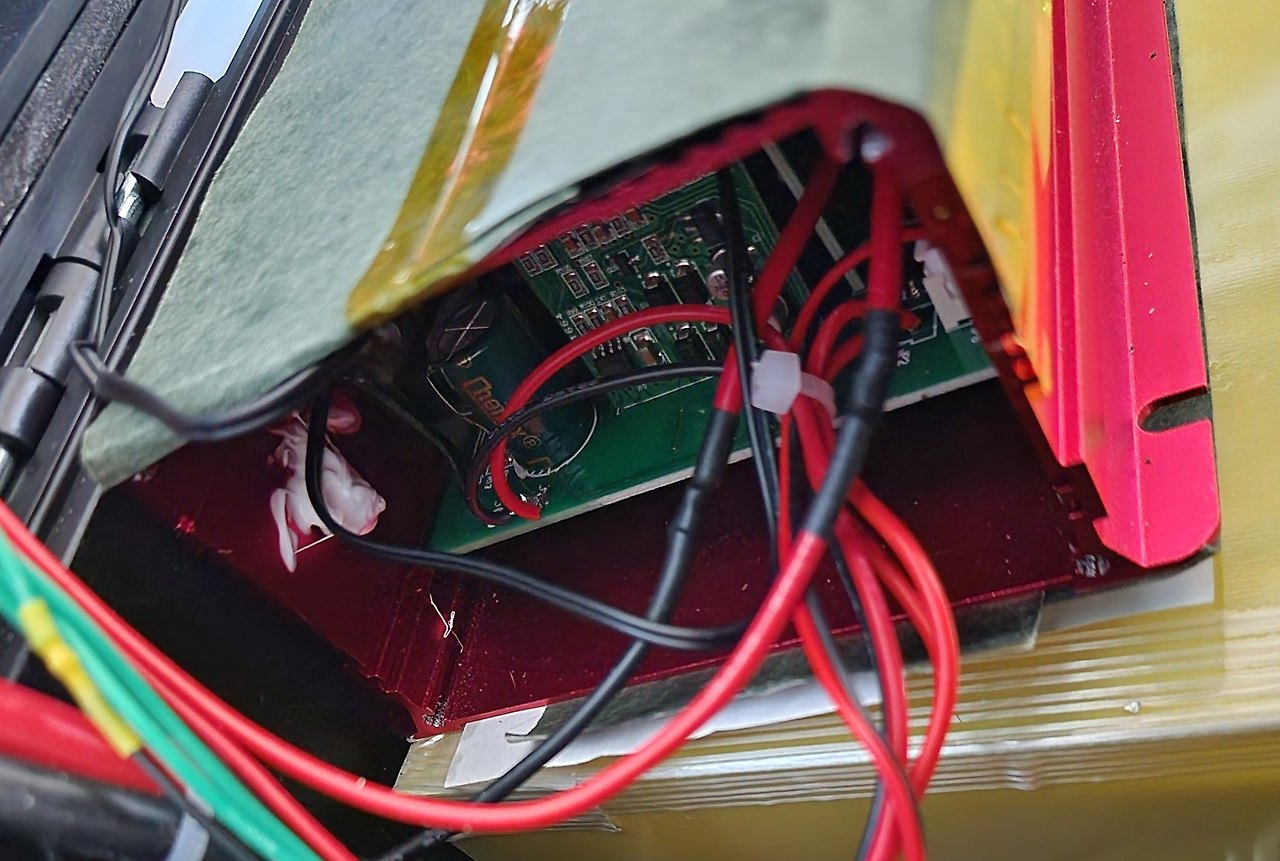

인버터 내부 FET부분에 온도 스위치를 내장하고 온도에 따라 냉각팬을 구동 하도록 제어 장치를 추가합니다.





냉각팬

내부 온도가 40도가 되면 냉각팬이 작동하고 36도 이하가 되면 팬이 멈추게 됩니다.

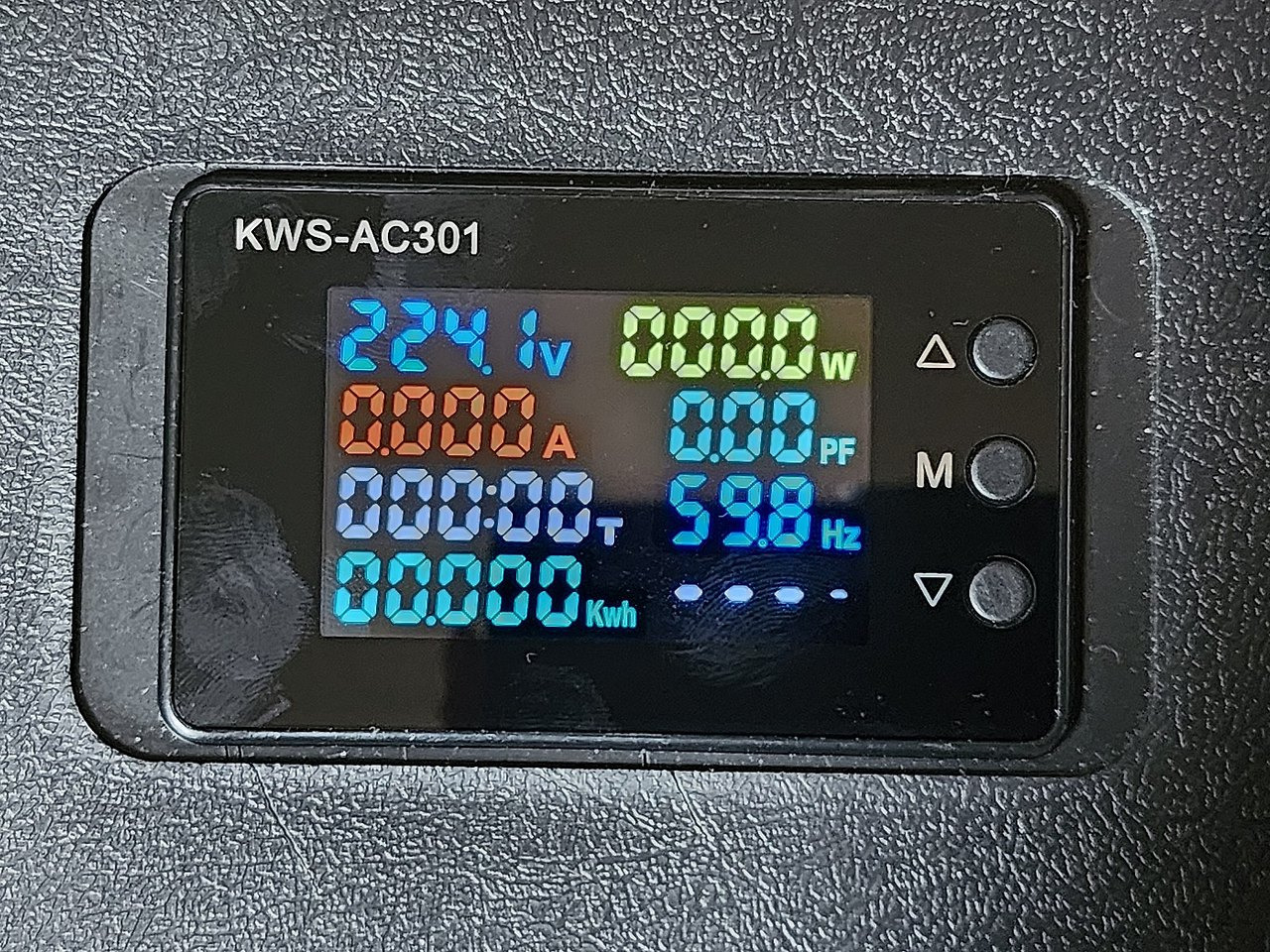

전류측정기

220V AC전류 측정을 위한 코일도 추가합니다.





내부 결선

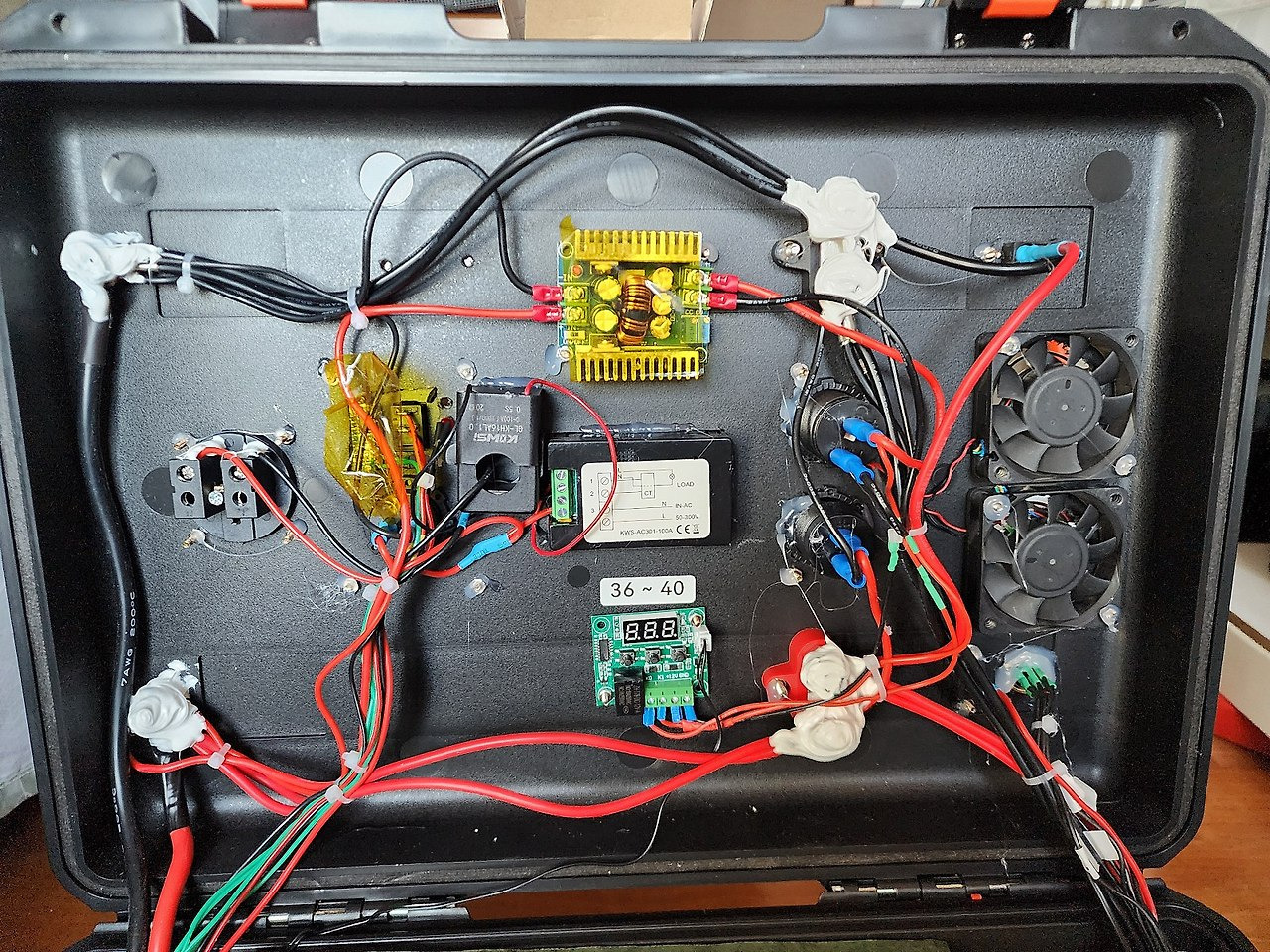

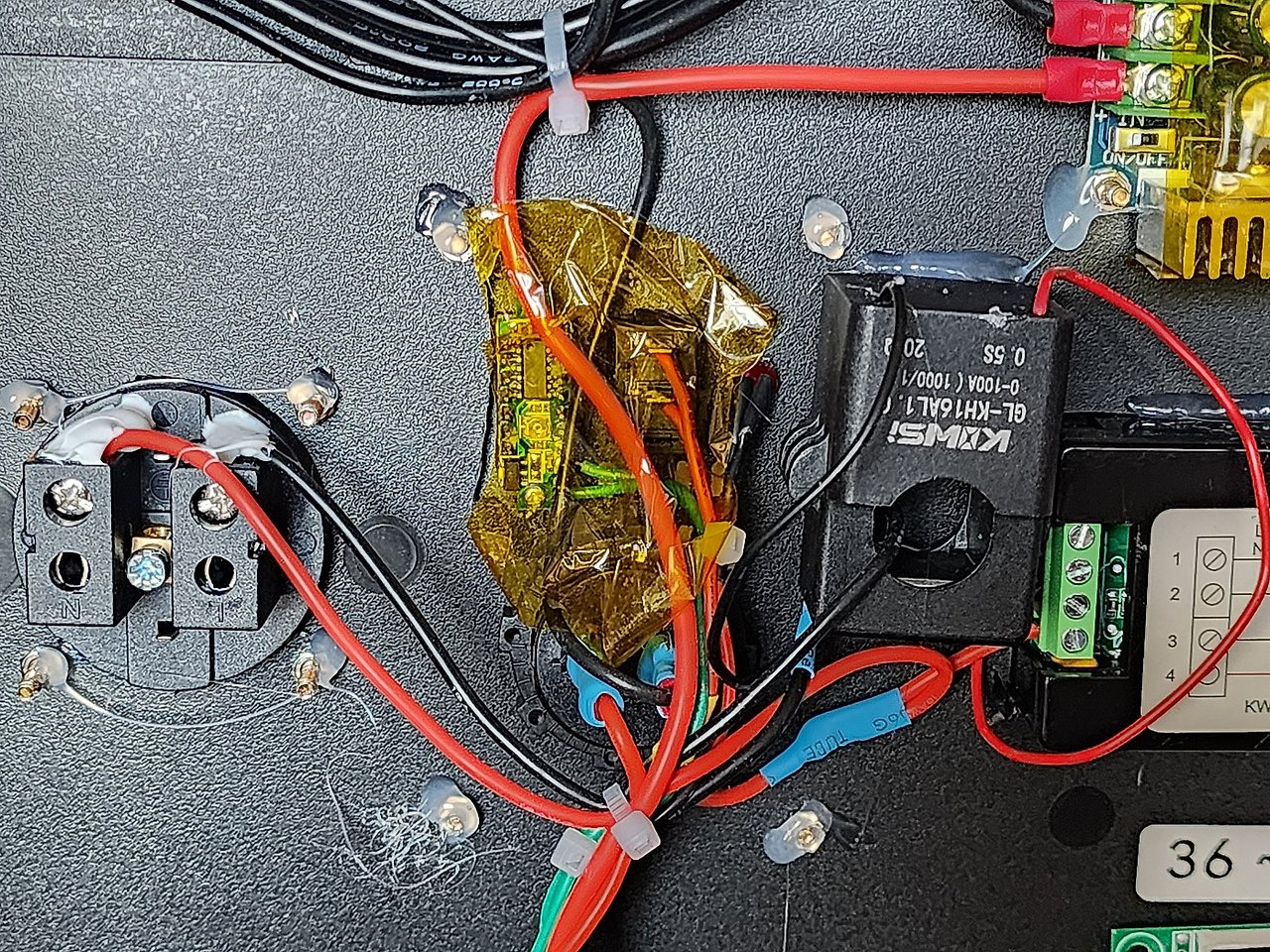

전체적인 내부 결선 상태입니다.

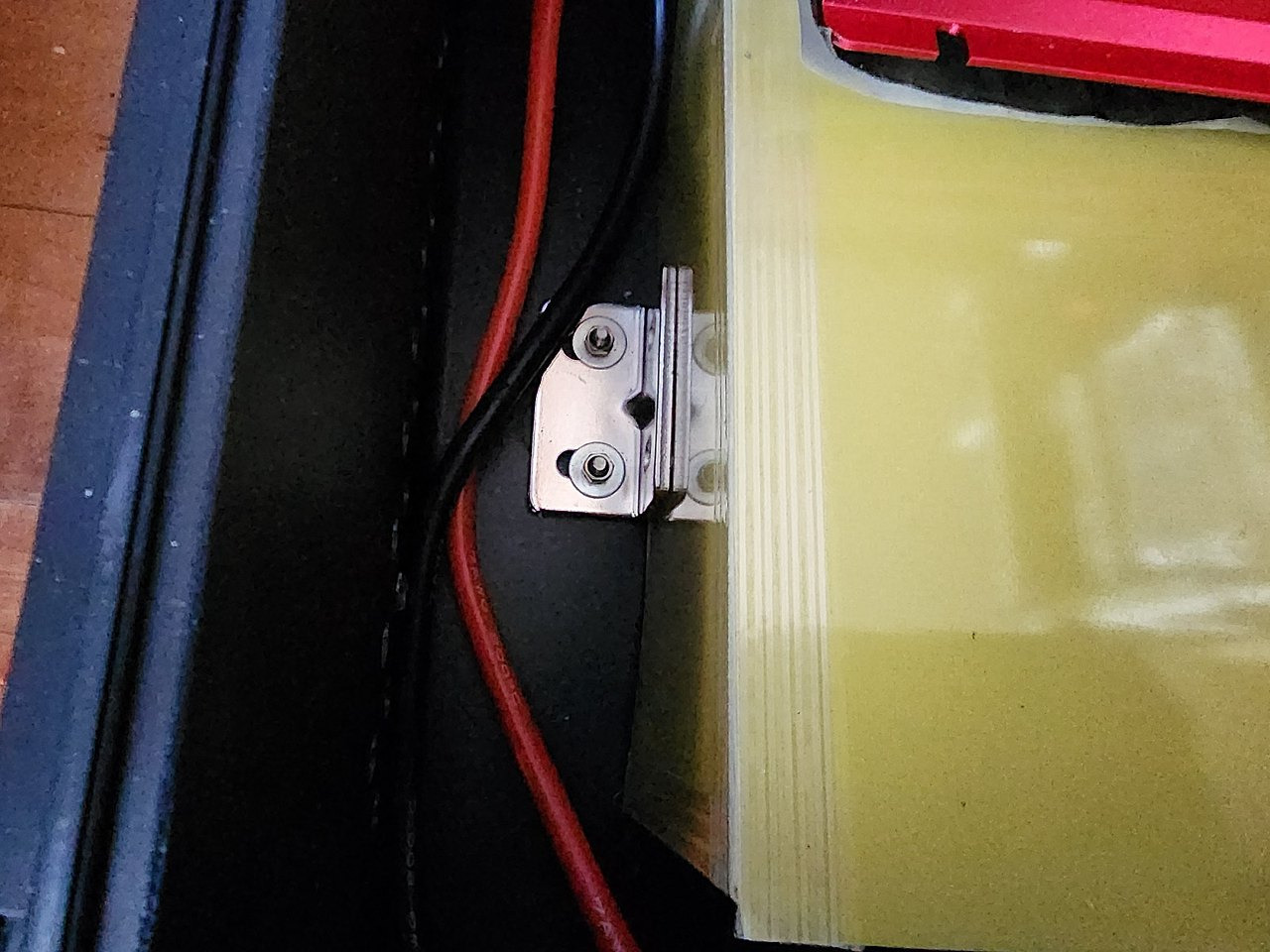

배터리 고정

배터리는 장석으로 앞뒤, 좌측 케이스에 단단히 고정합니다.

인버터는 별도의 나사로 케이스에 고정합니다.

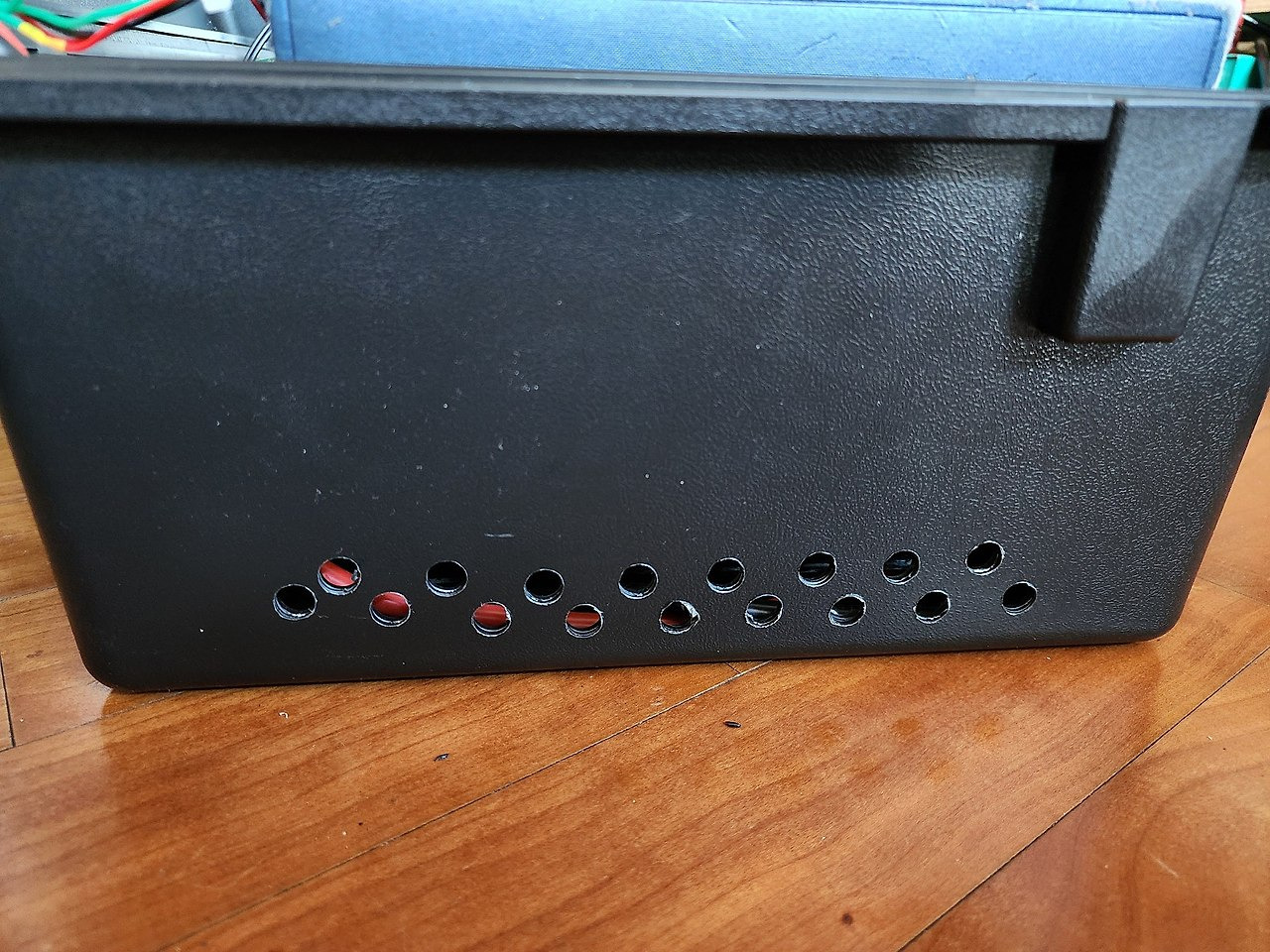

환기구멍

통풍을 위하여 케이스 하단에는 환기구멍을 만듭니다.

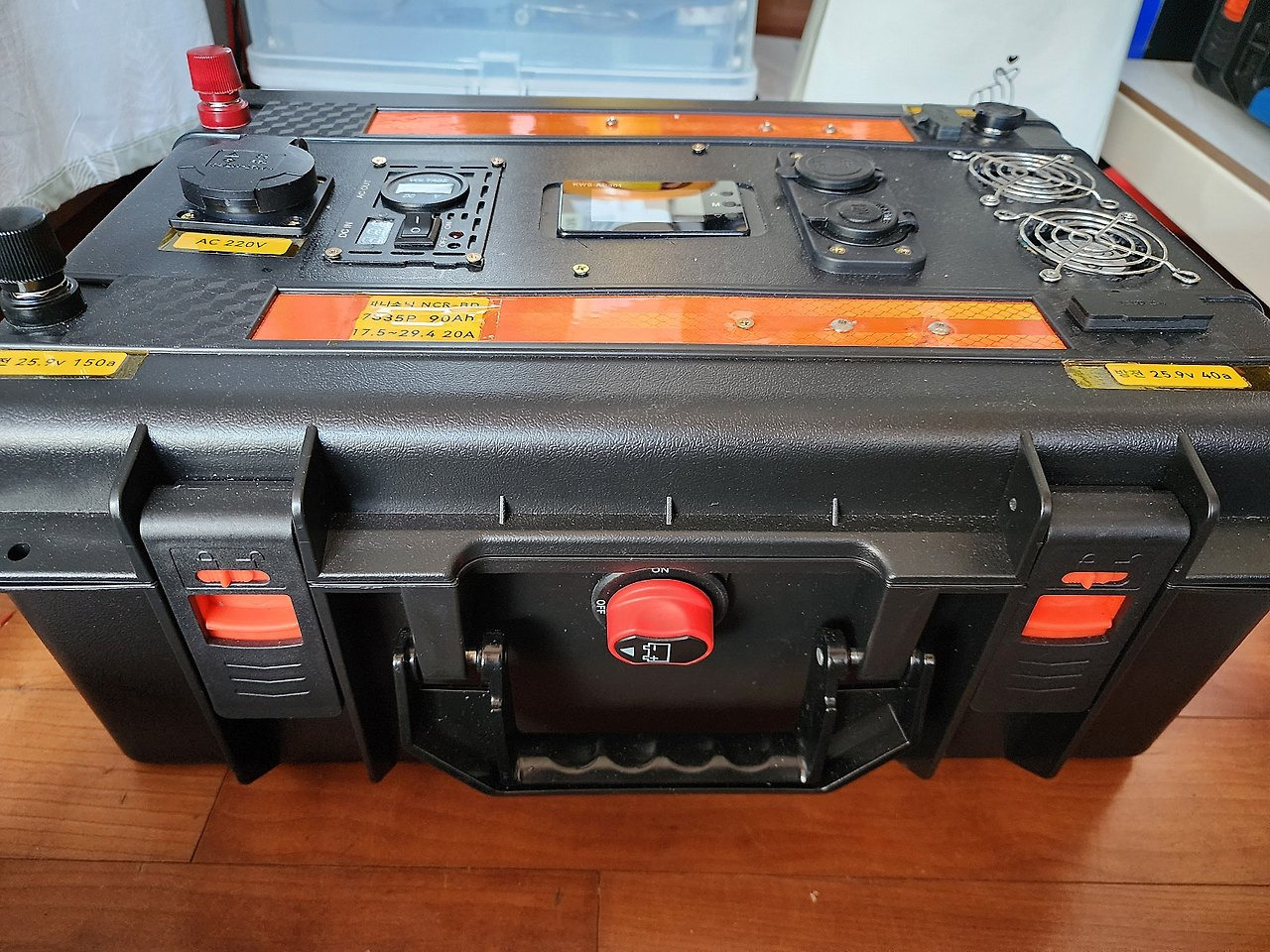

라벨링

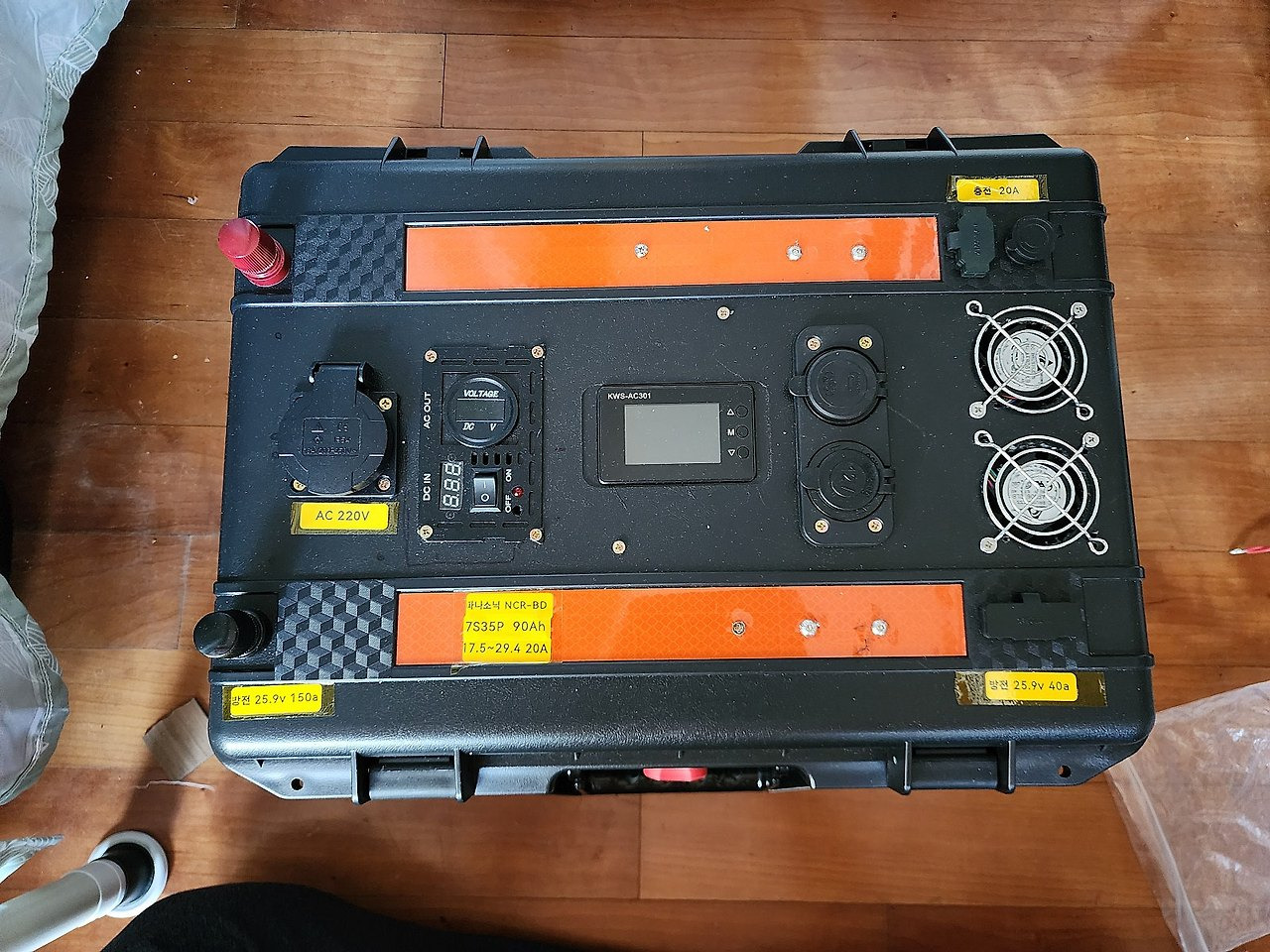

필요한 내용을 라벨링하고 마무리 합니다.

총 무게는 17.5kg입니다.
