캠핑용 파워뱅크 라이트

켐핑용 라이트 겸용 캠핑용 30A 파워뱅크를 제작합니다.



캠핑용 파워뱅크 라이트



케이스

스마트폰이나 가벼운 전자기계를 충전하거나캠핑장에서 조명으로 사용 가능한 파워뱅크입니다.

알리발 케이스를 이용하여 간단한 미니뱅크를 만들어 보았습니다.





.

배터리구성

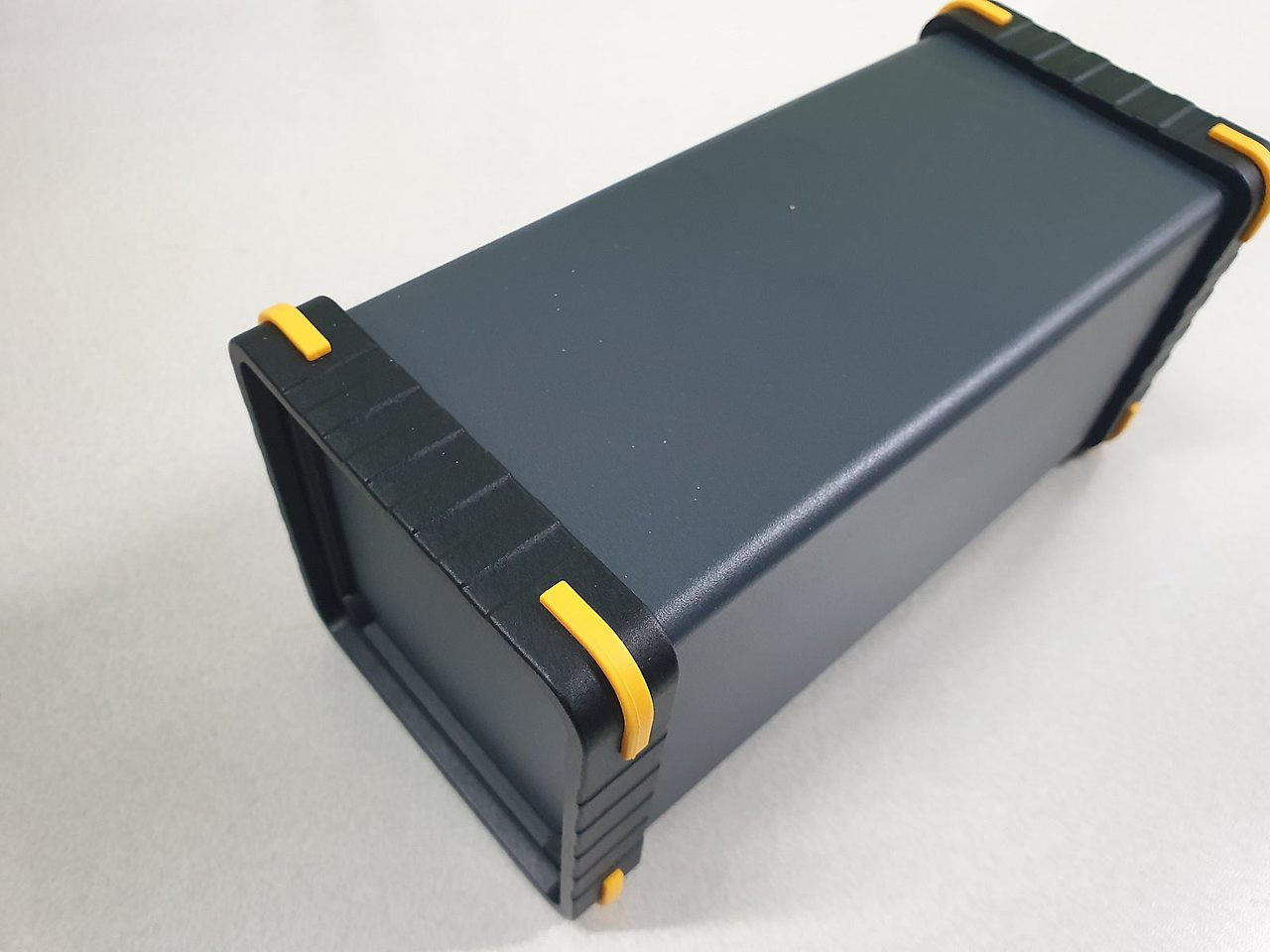

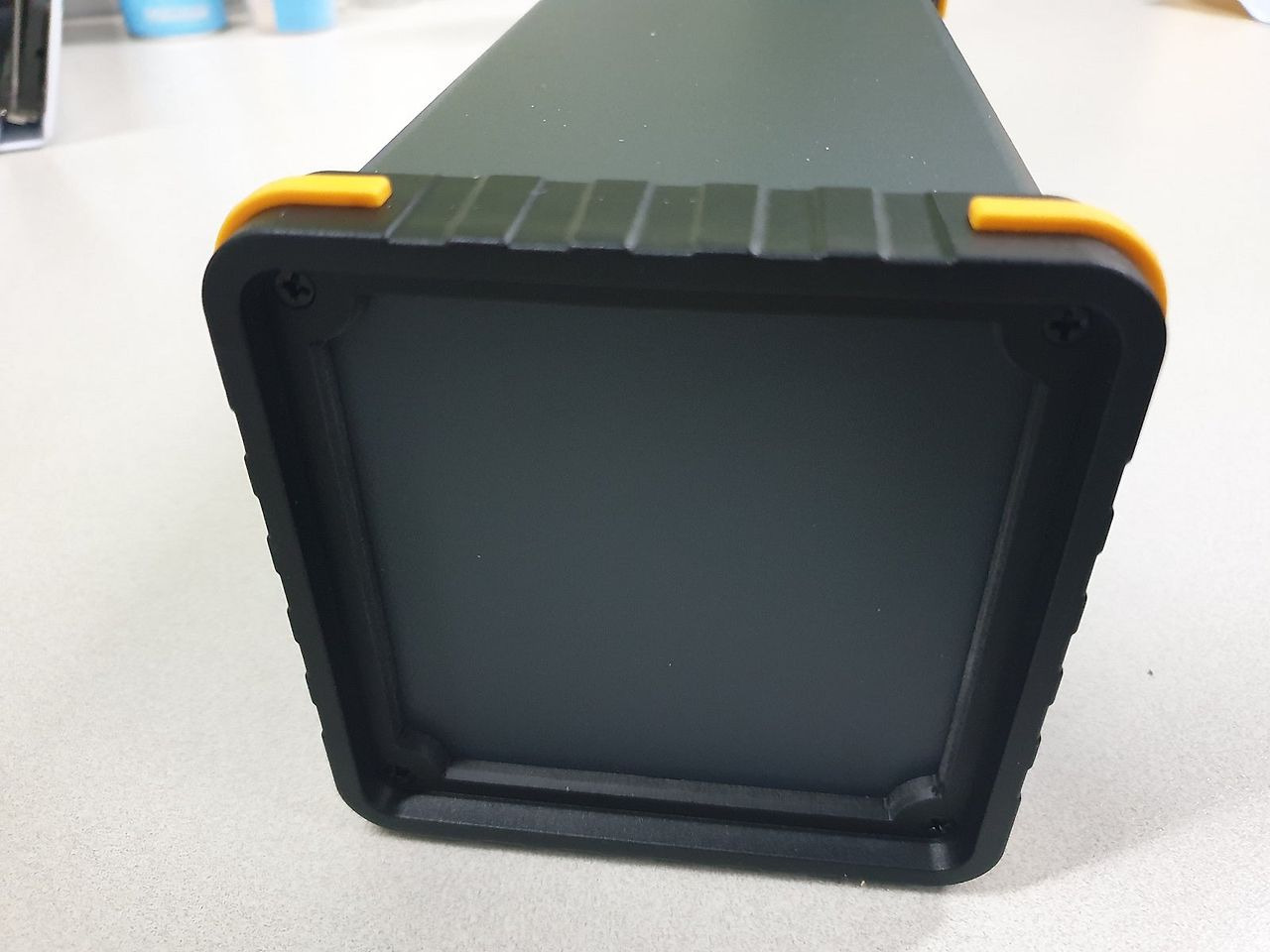

220 * 100 * 100mm 사이즈에 앞,뒤로 개방 가능합니다.

배터리는 18650 4개 정도 넣을 수 있는데 이번에는 3 * 4 개씩 3S로 구성 하였습니다.









전면판

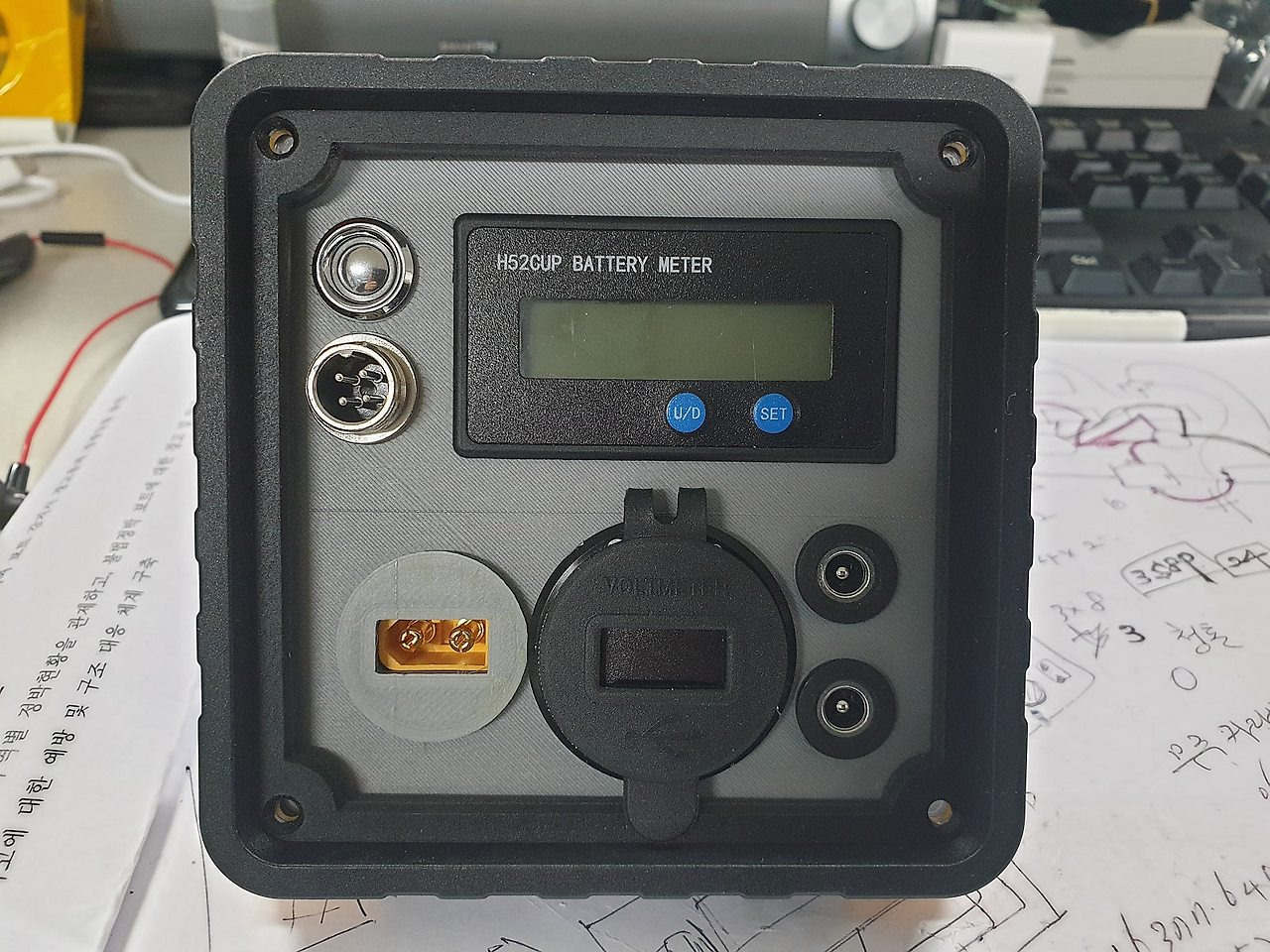

전면판은 3D프린트로 출력하여 XT60, USB, DC잭으로 구성하였습니다.





LED

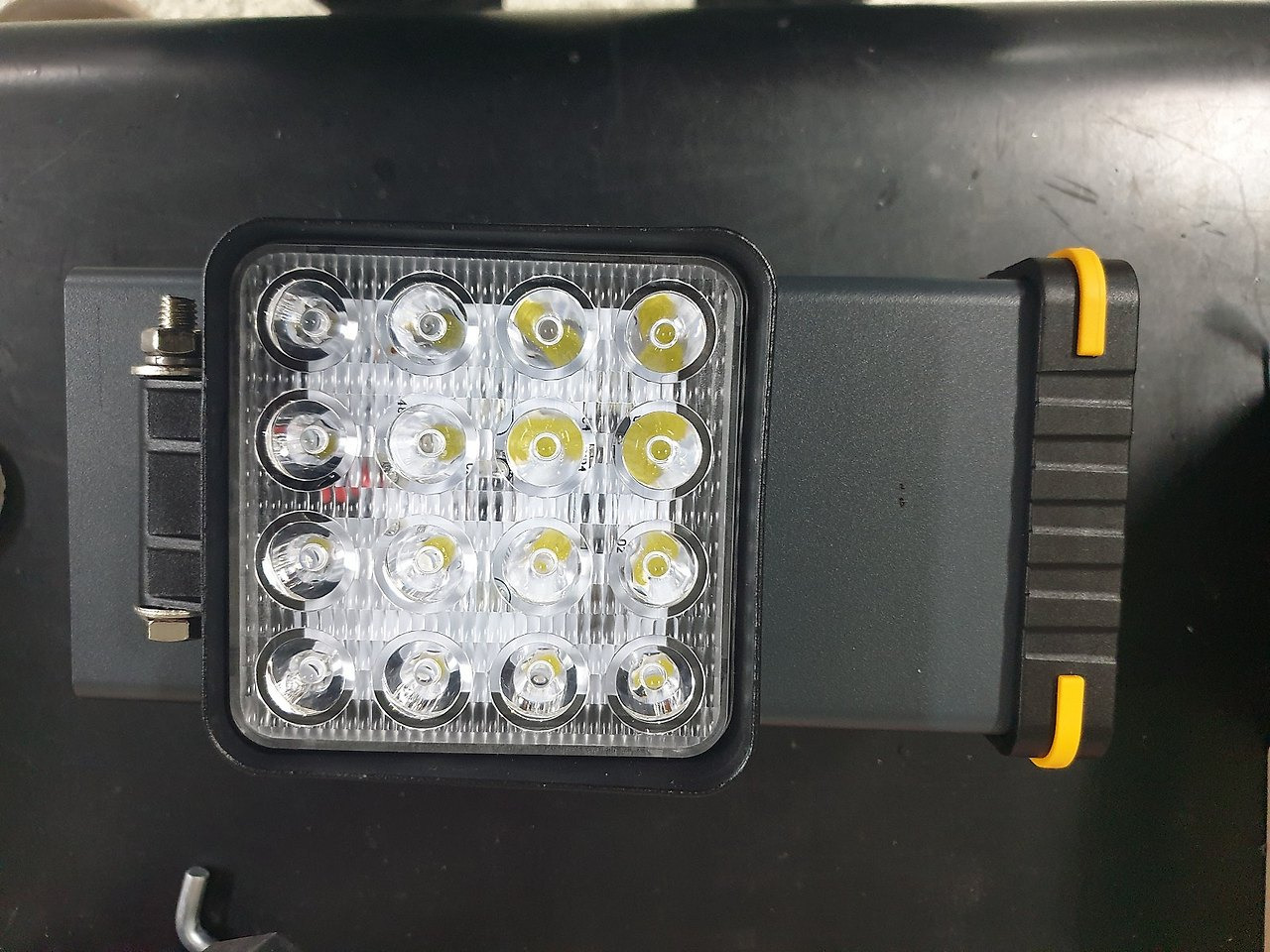

케이스 상단에는 24W LED를 장착하여 캠핑시 간단하게 사용하도록 구성하였습니다.

LED 앞부분에 별도의 스위치를 연결하였습니다.







배선

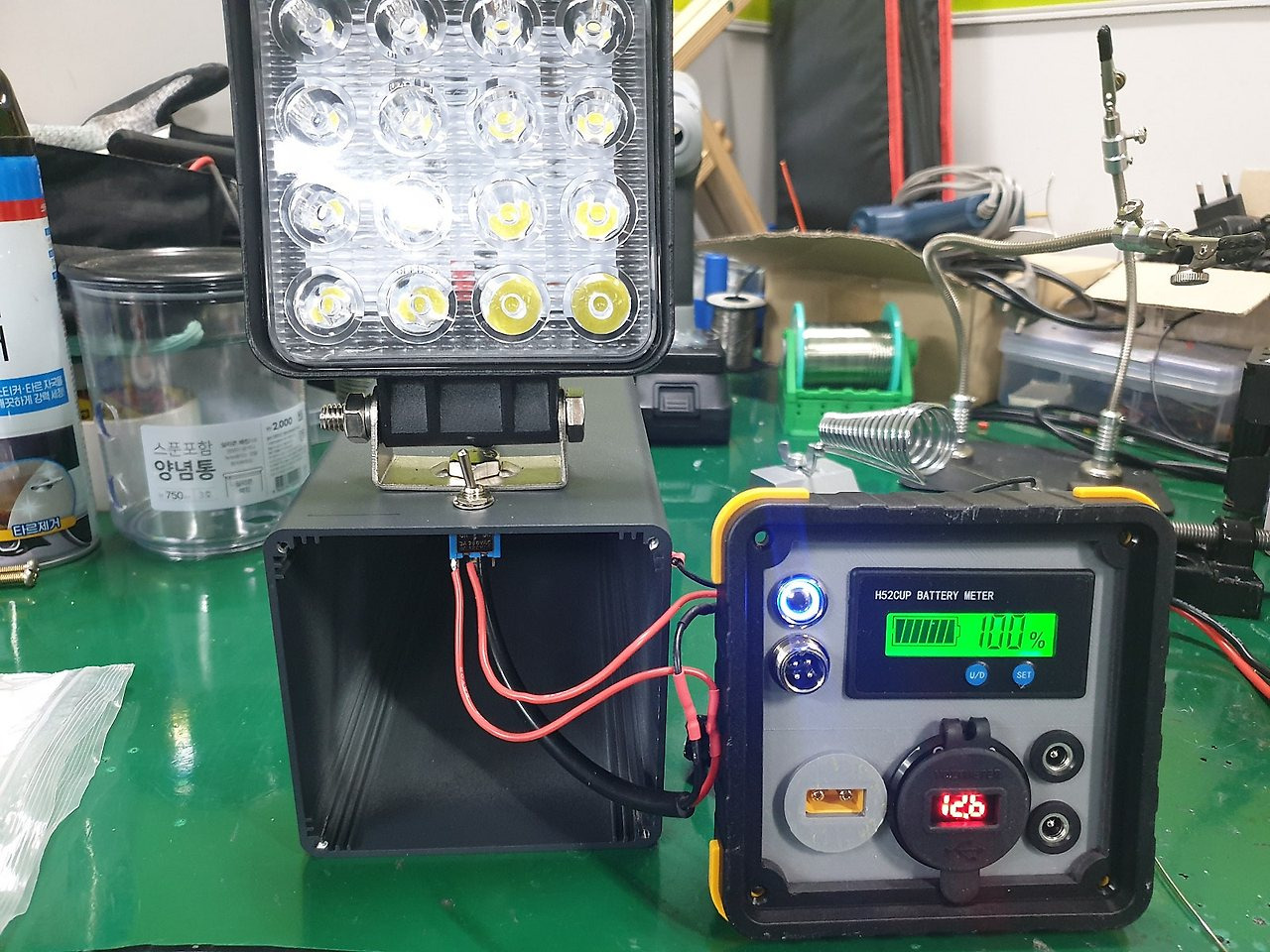

전면판과 LED 배선작업을 하고 LED를 접을 수 있게 배선 여유를 두고 단선 방지를 위해서 안쪽을 잘 고정합니다.

.





테스트

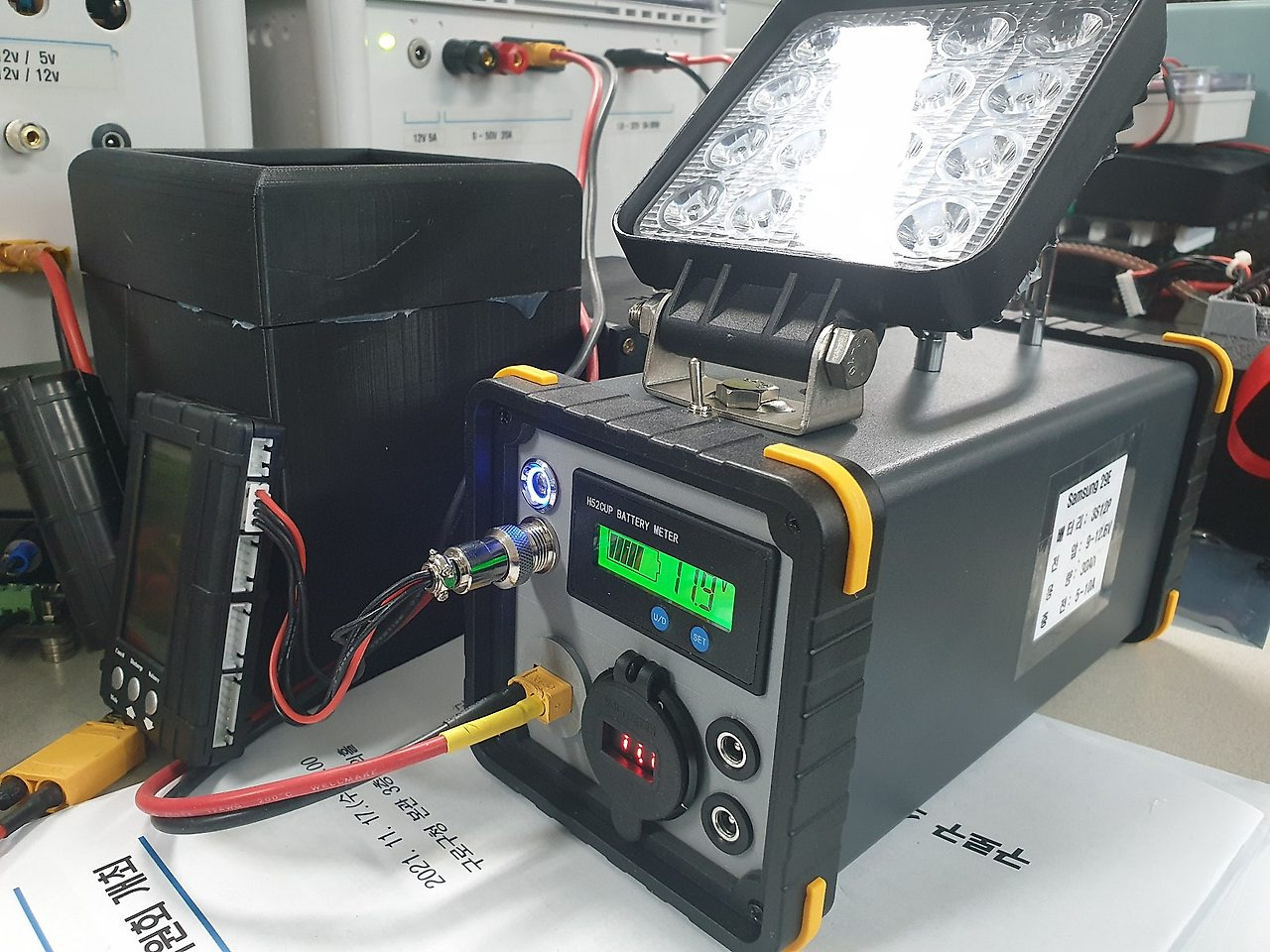

배선후 파서를 이용하여 동작 테스트를 합니다.









BMS

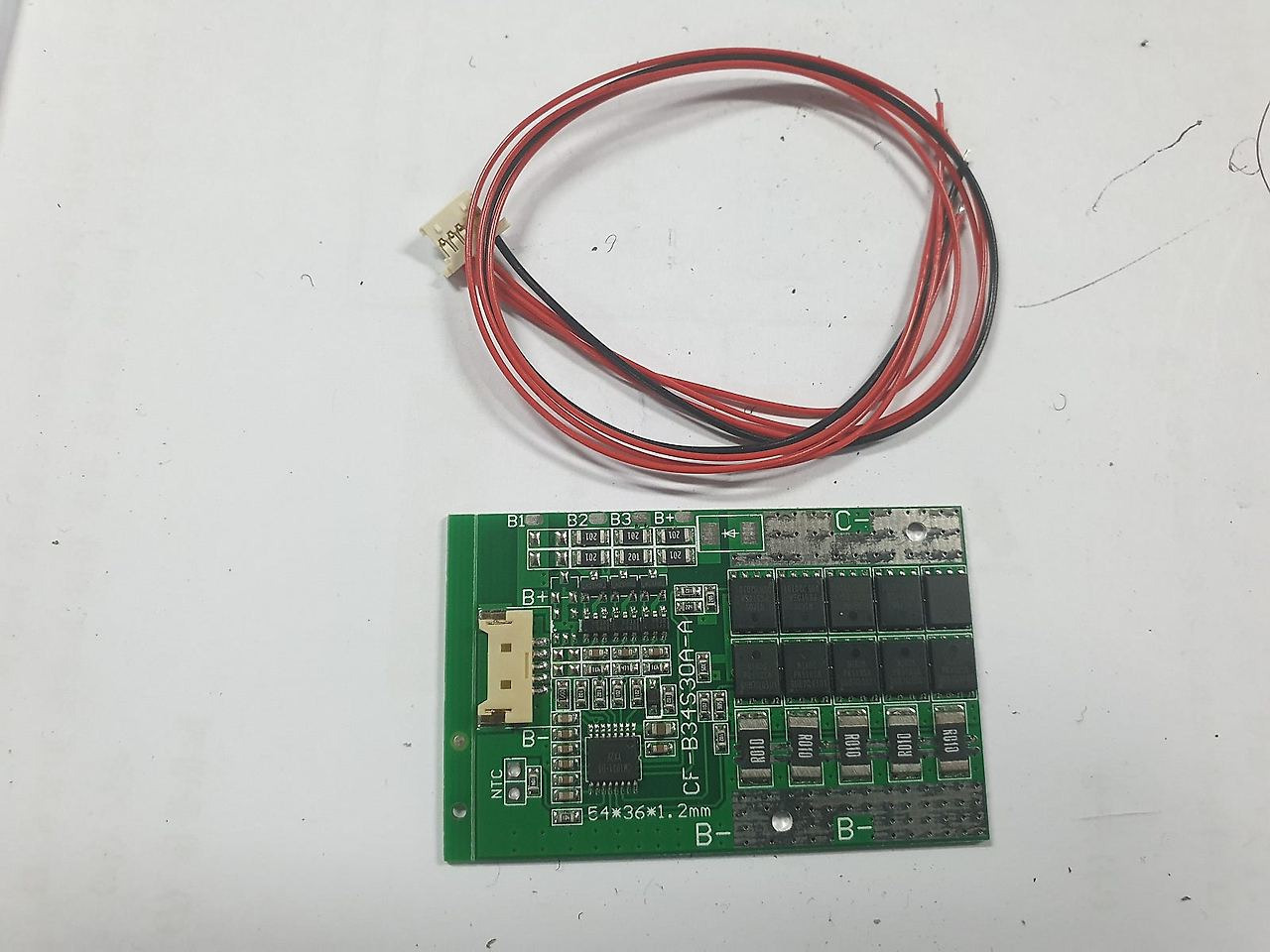

BMS는 온도센서형 스위치를 이용하여 전체 전원을 제어 할 수 있는 30A BMS를 사용 했습니다.









스폿

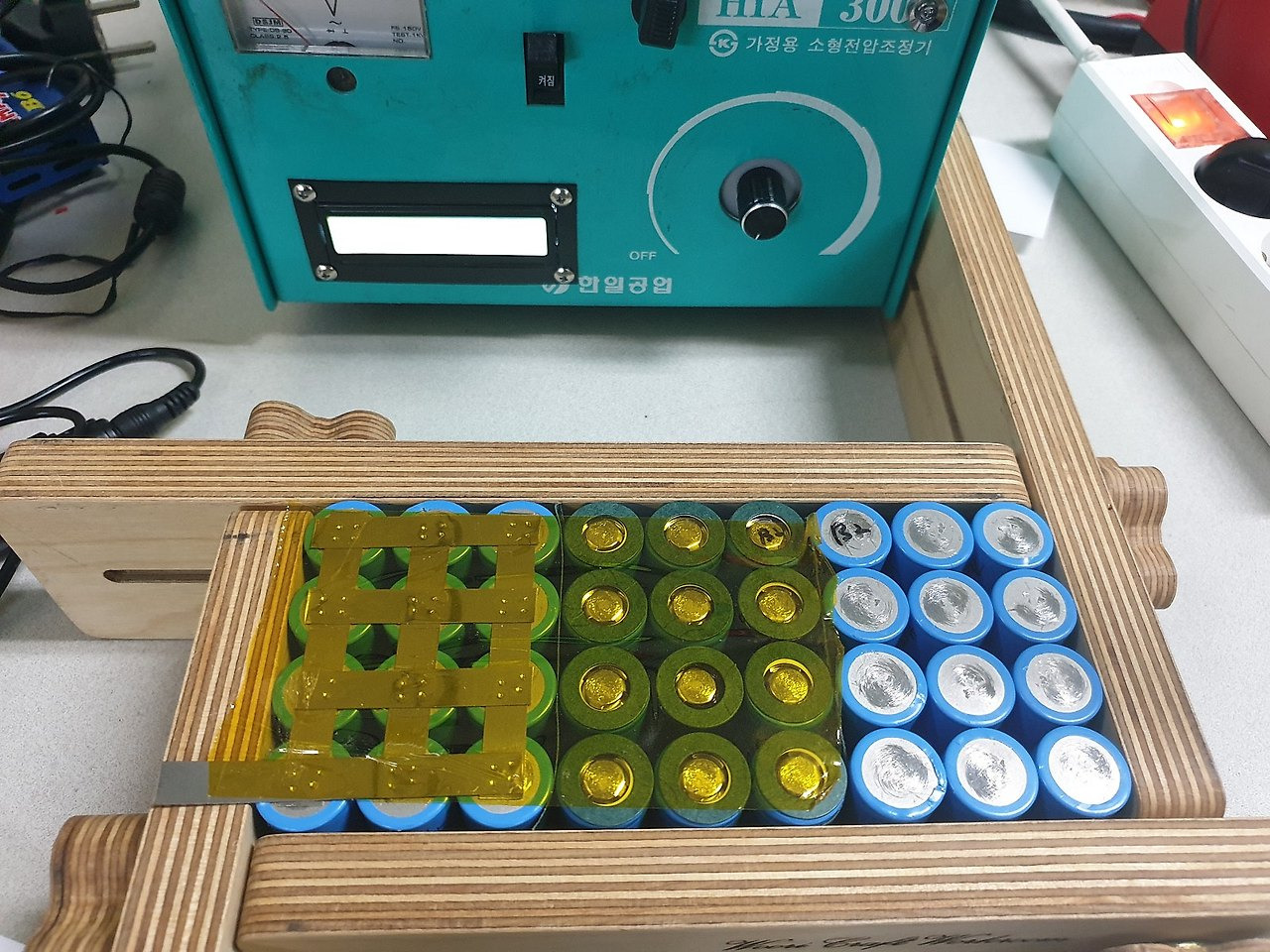

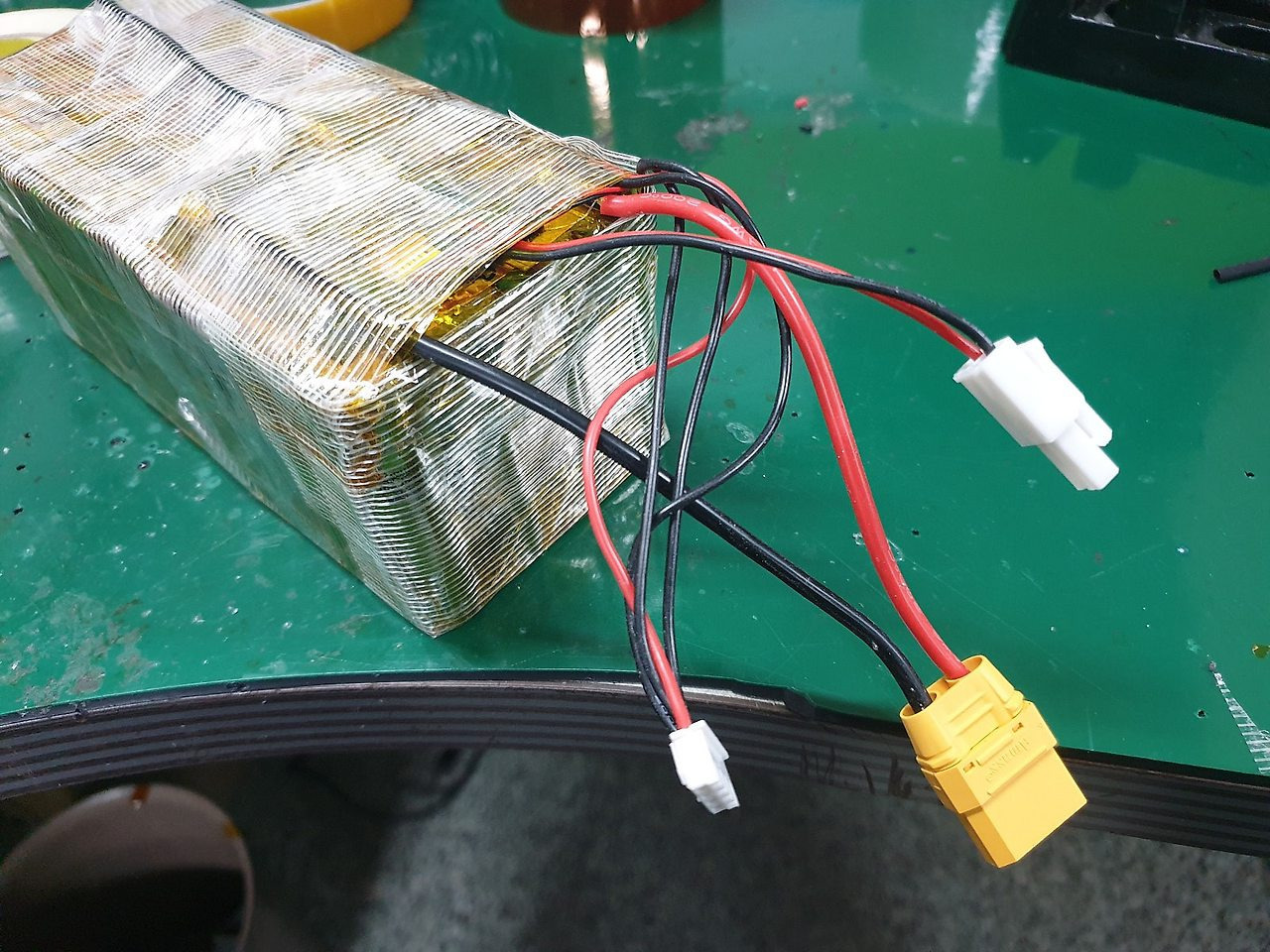

3S12P로 배터리 스폿하고 XT90, 밸런스 단자, 스위치 단자를 별도로 연결 합니다.









충전

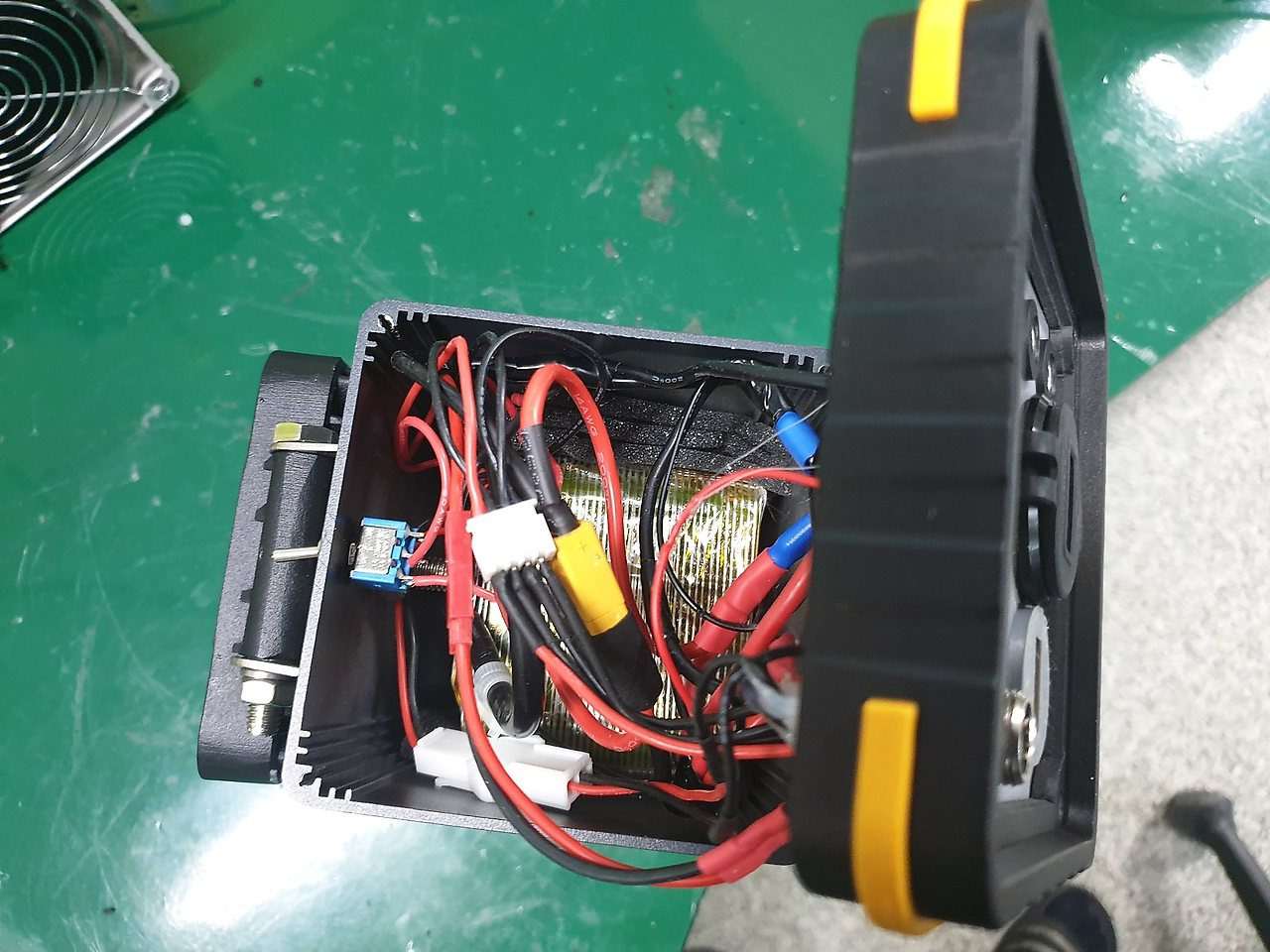

배터리팩을 내부에 고정시키고 전면판을 나사로 고정하고 충전을 합니다.











전체모습

LED와 손잡이가 보이는 옆모습입니다. LED와 손잡이는 접을 수 있는 모양입니다.











완성

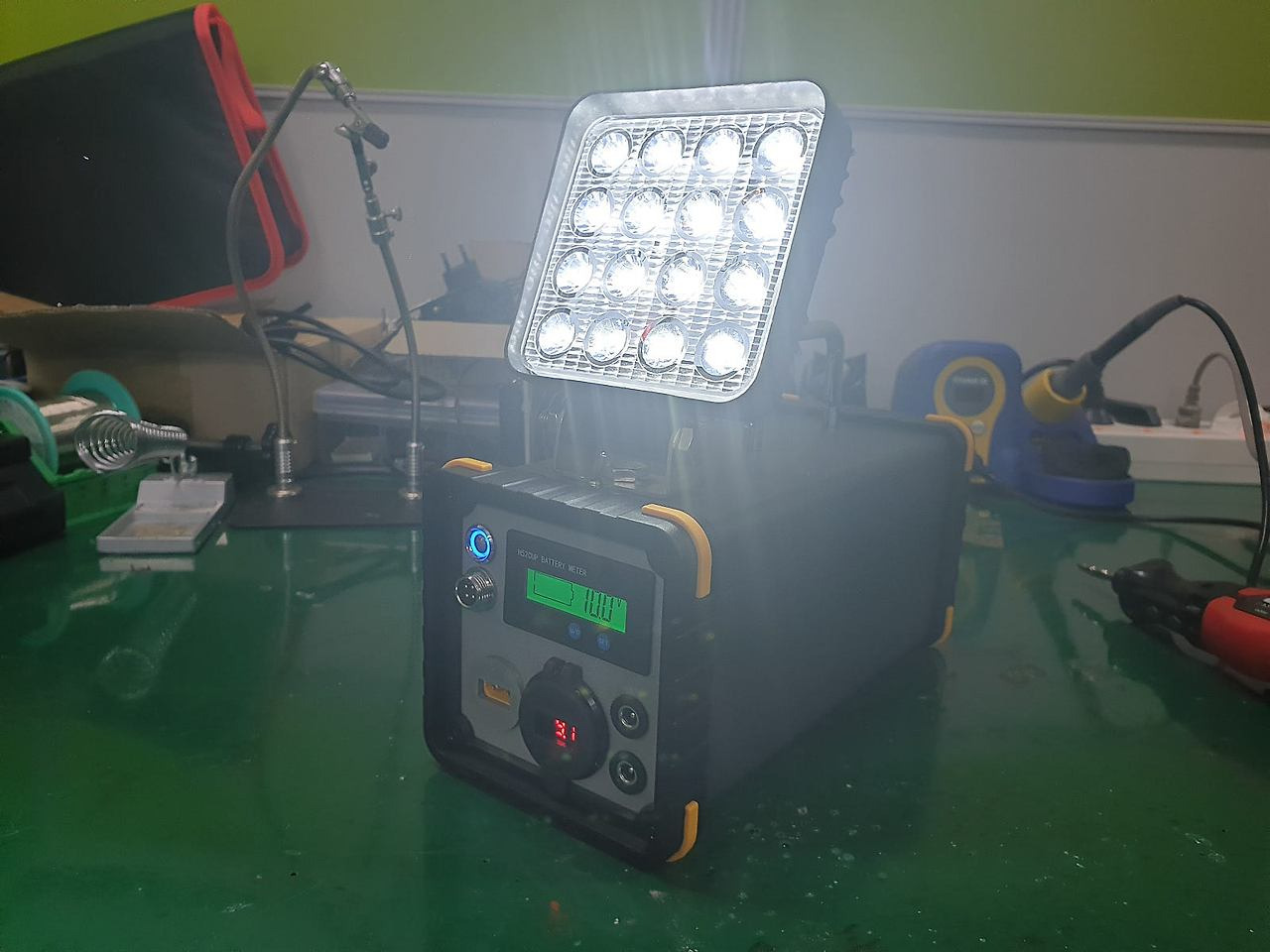

LED를 켠 모습으로 완성 작품입니다.





캠핑장에서 유용하게 사용 할 수 있는 파워뱅크 완성입니다.
