18650 파워뱅크

18650을 사용한 파워뱅크를 만들어 보겠습니다.



18650 파워뱅크



스폿

7s35p 시작합니다.

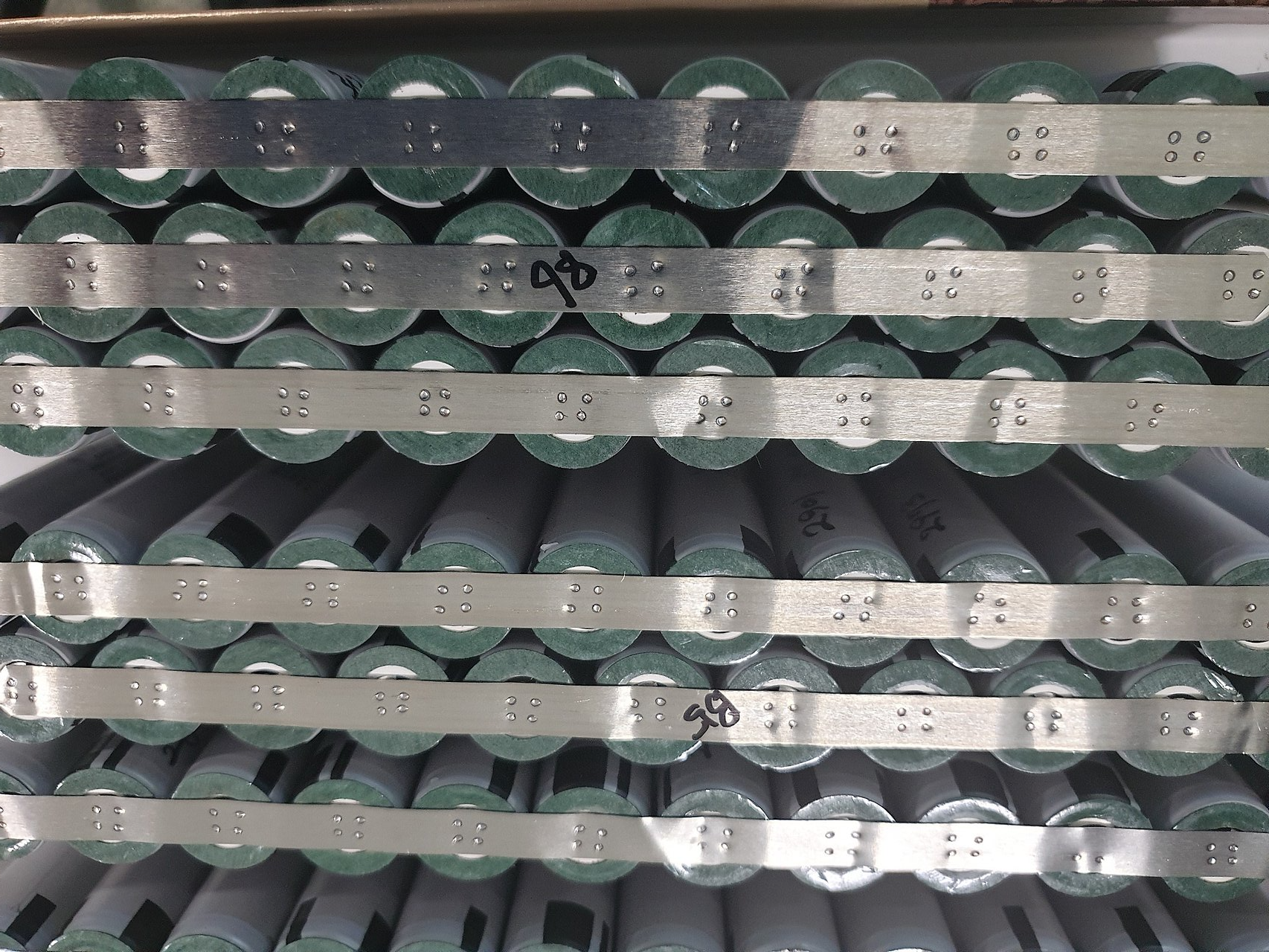

B-부터 B+까지 병렬 스폿 진행합니다.

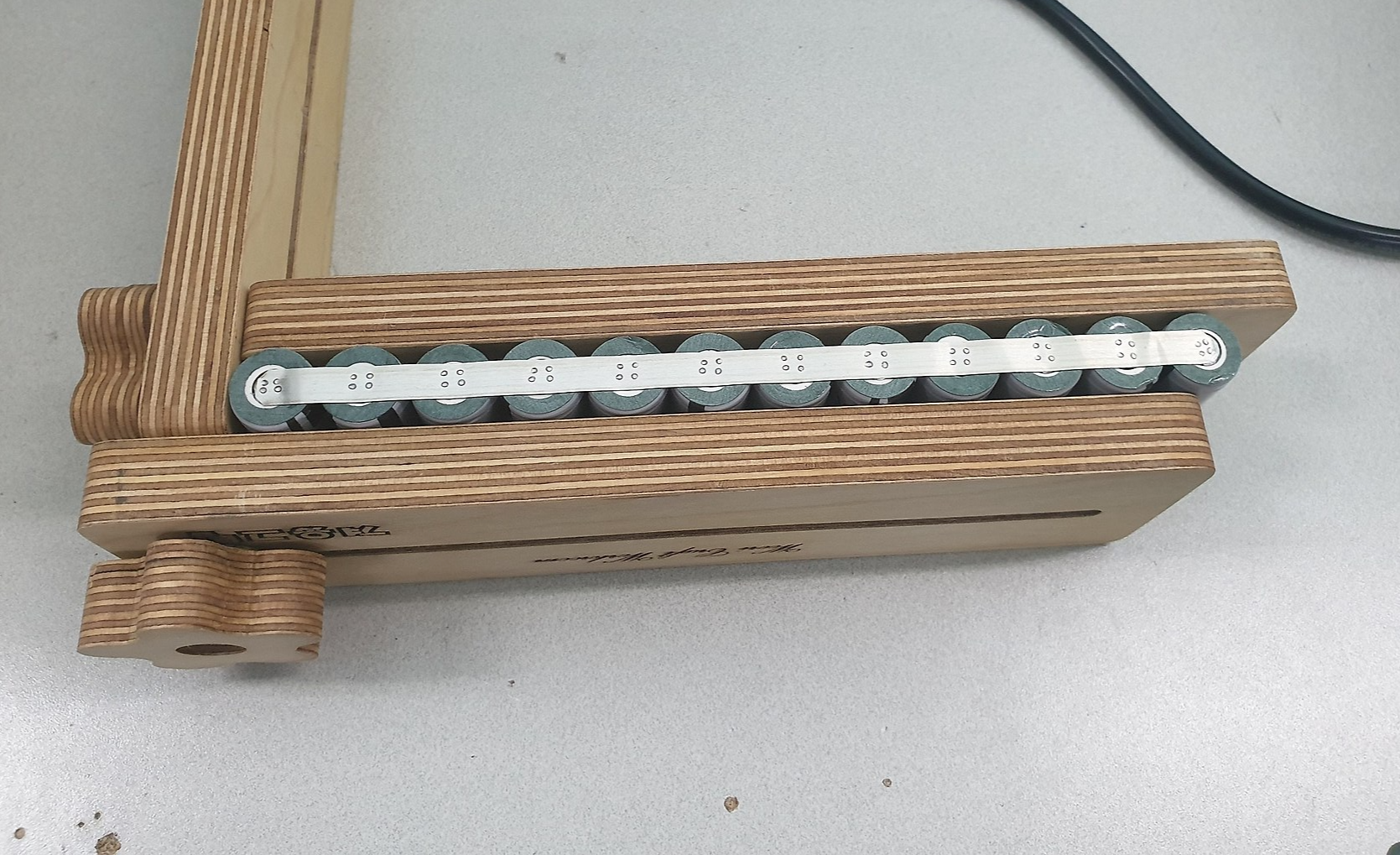

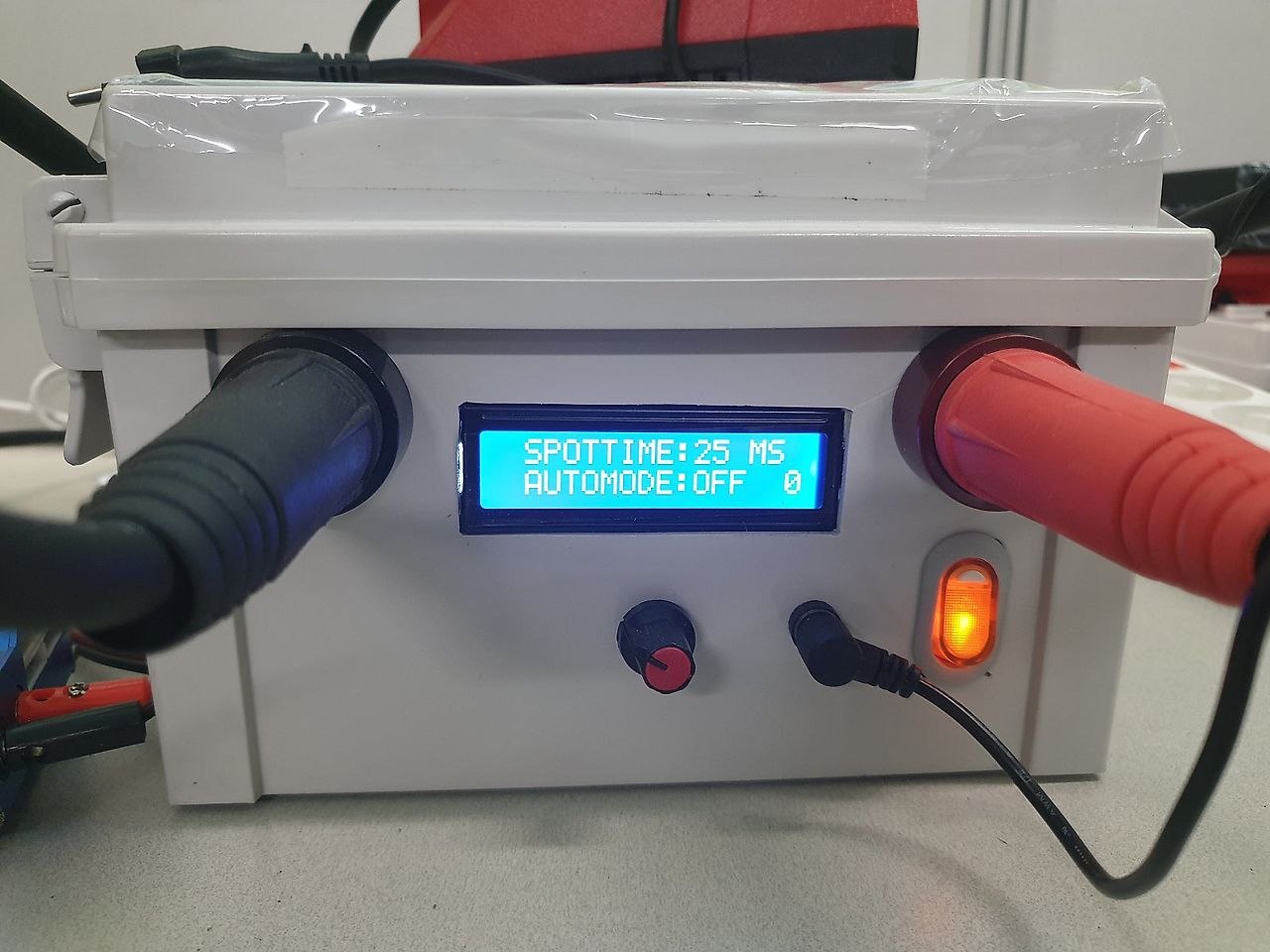

스폿지그

제가 사용하는 지그는 10개까지만 가능해서 분리해서 사용합니다.

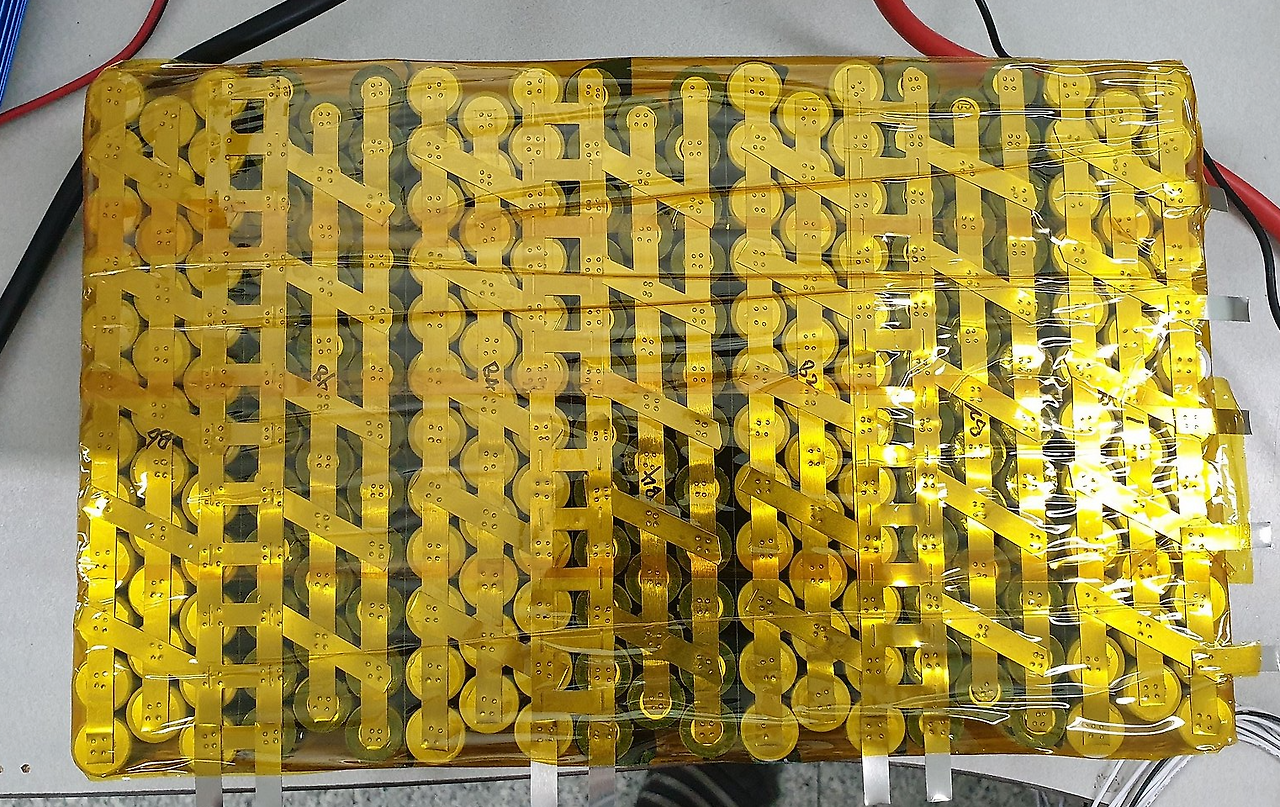

스폿 후 절연

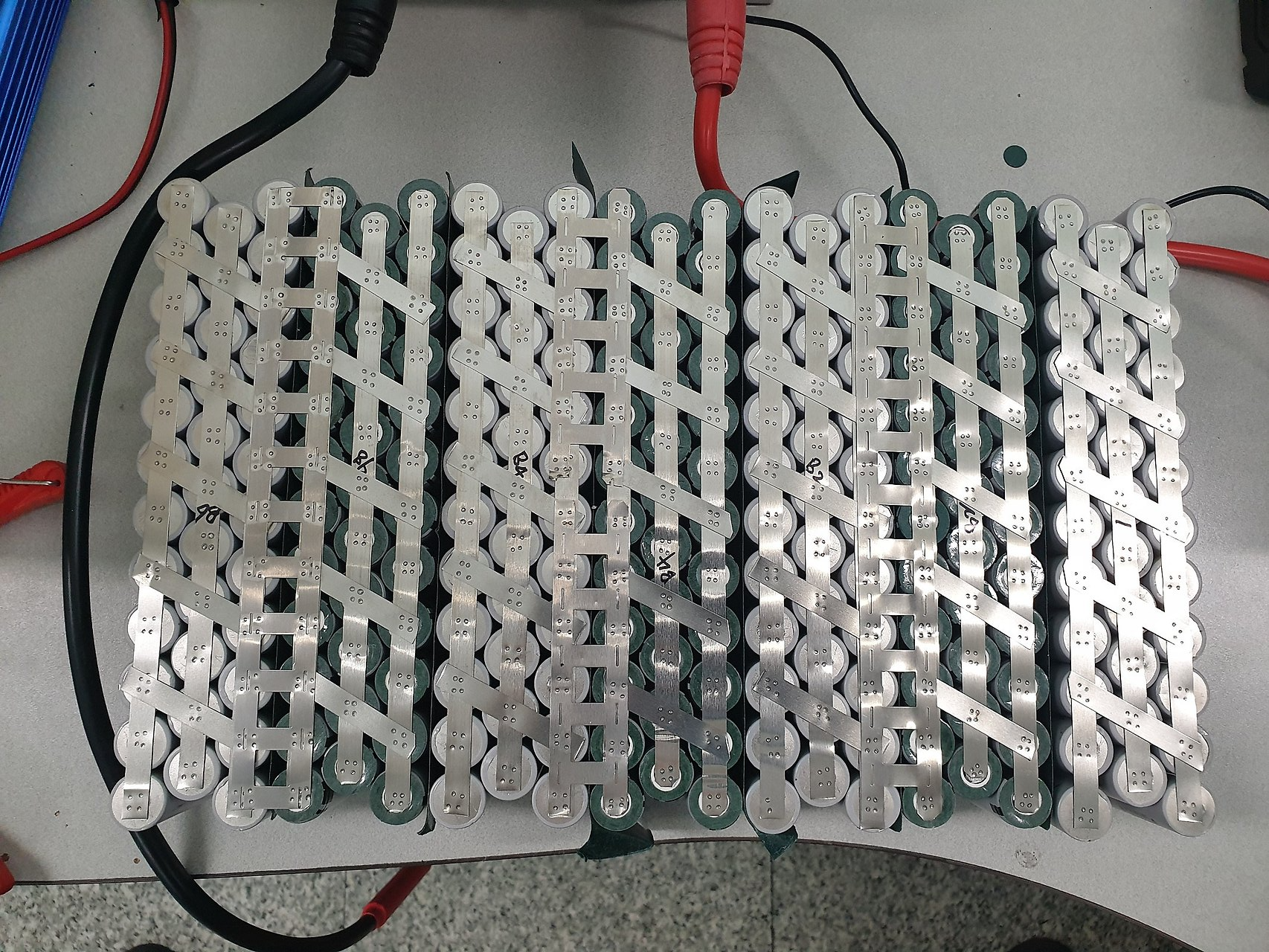

7S 스폿 완료했습니다.

일단 한쪽 절연하구요.

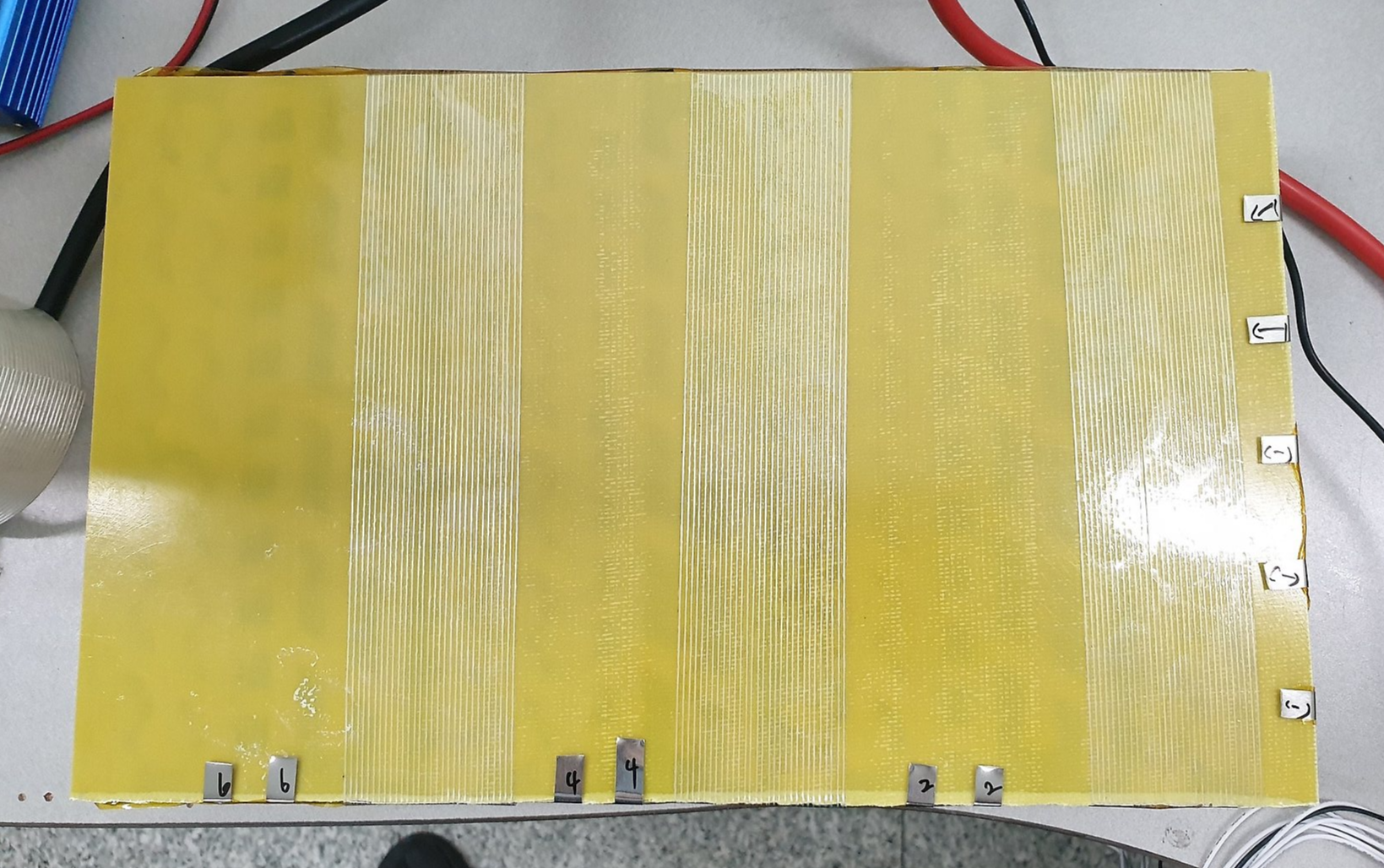

절연보강

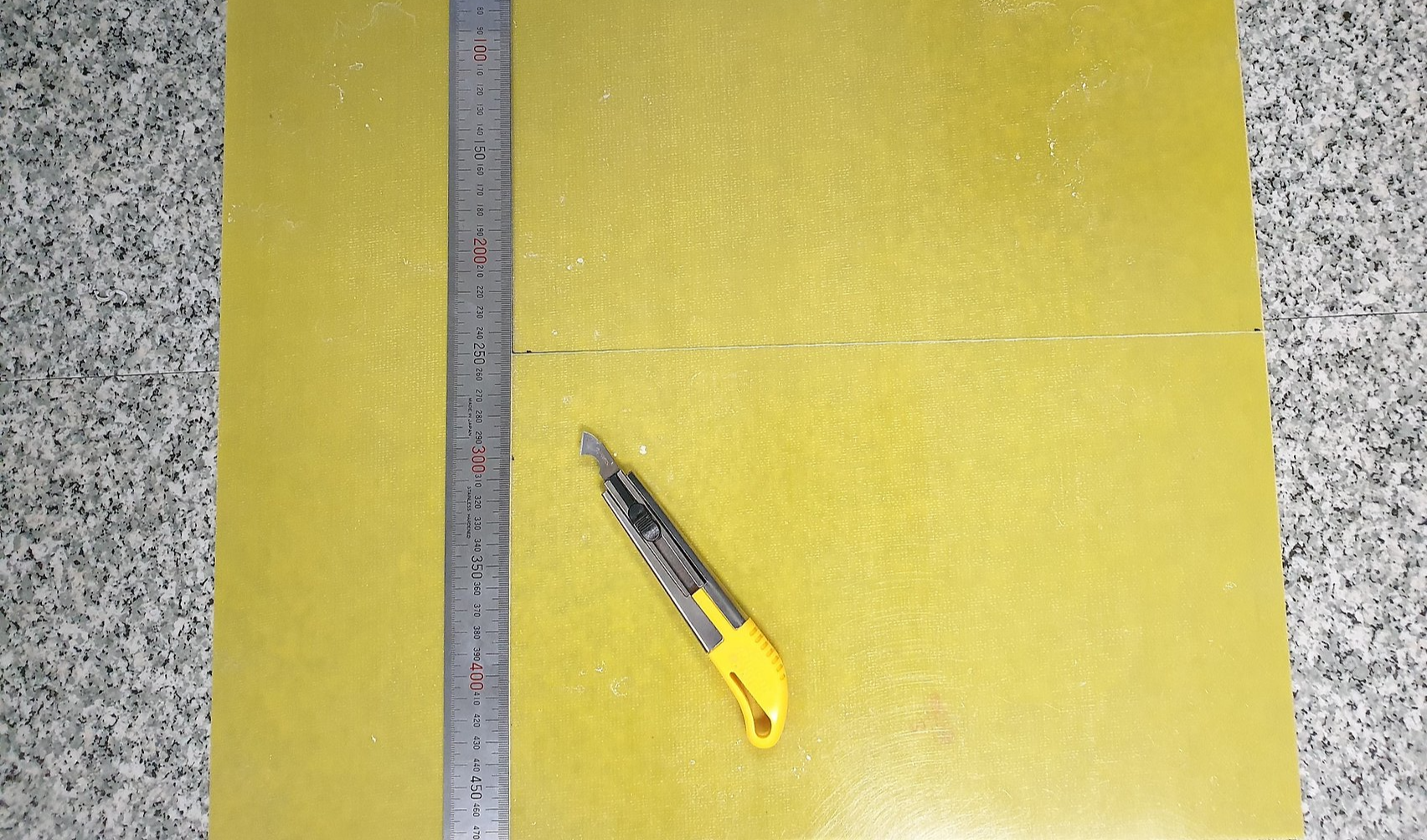

안전을 위해서 판대기 보강합니다.

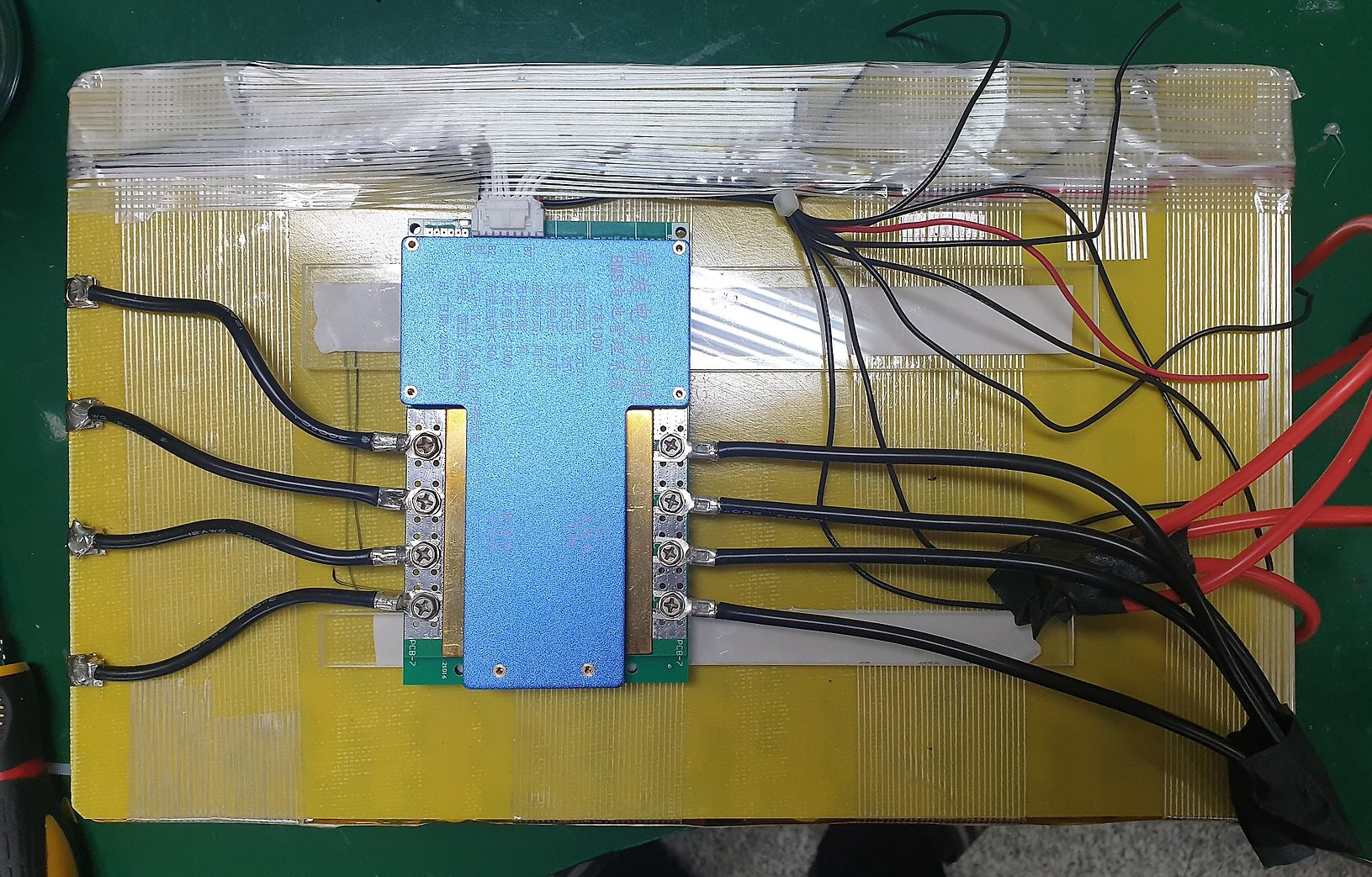

BMS연결

bms연결합니다.

bms케이블과 발란스단자는 한쪽으로 정리하구요.

b-, c-는 12awg 4가닥을 나사로 고정합니다.

c-, b+는 볼트,너트로 결합합니다(절연테이프 부분)

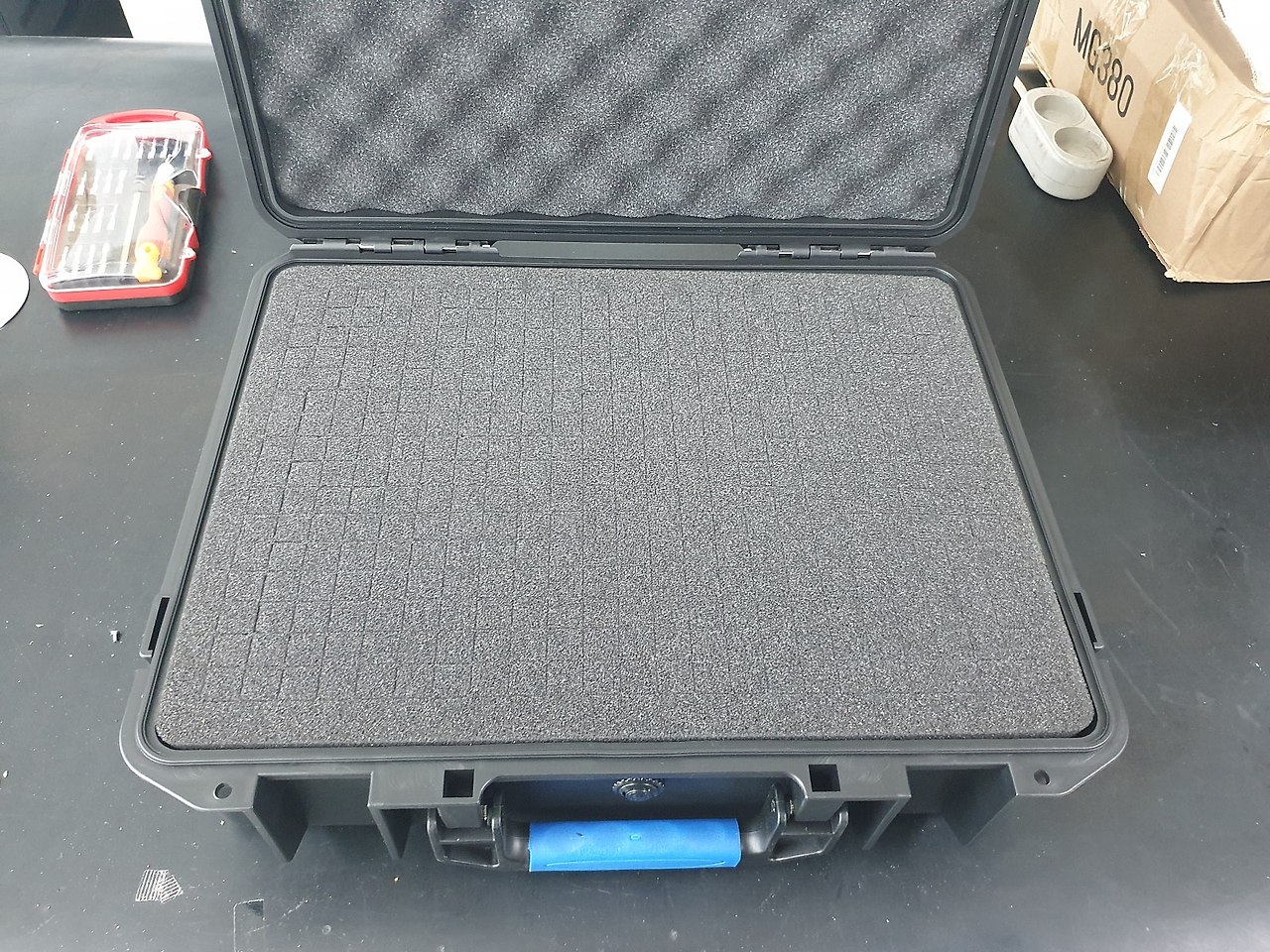

방수케이스

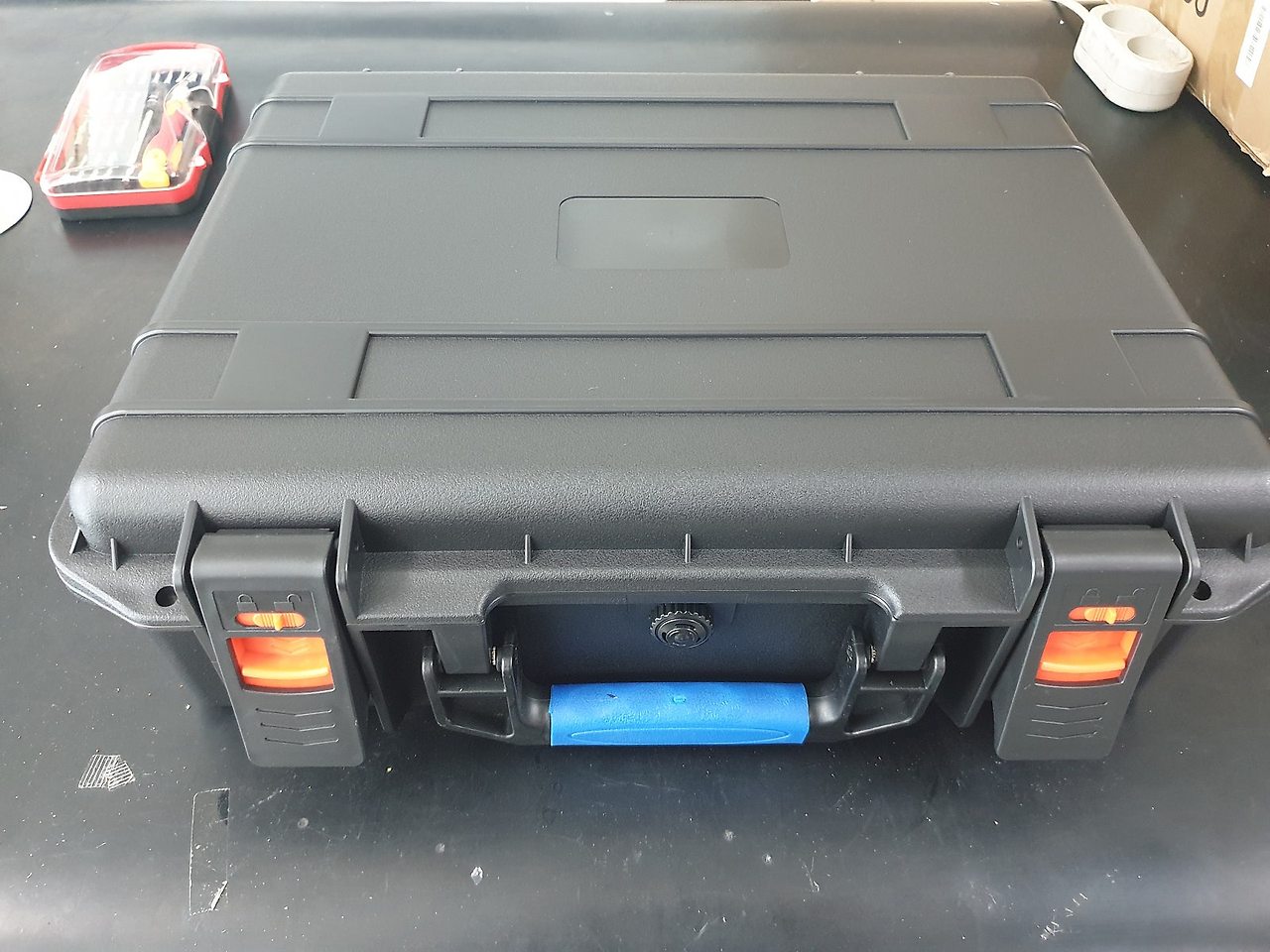

알리로 부터 배송된 방수케이스입니다.

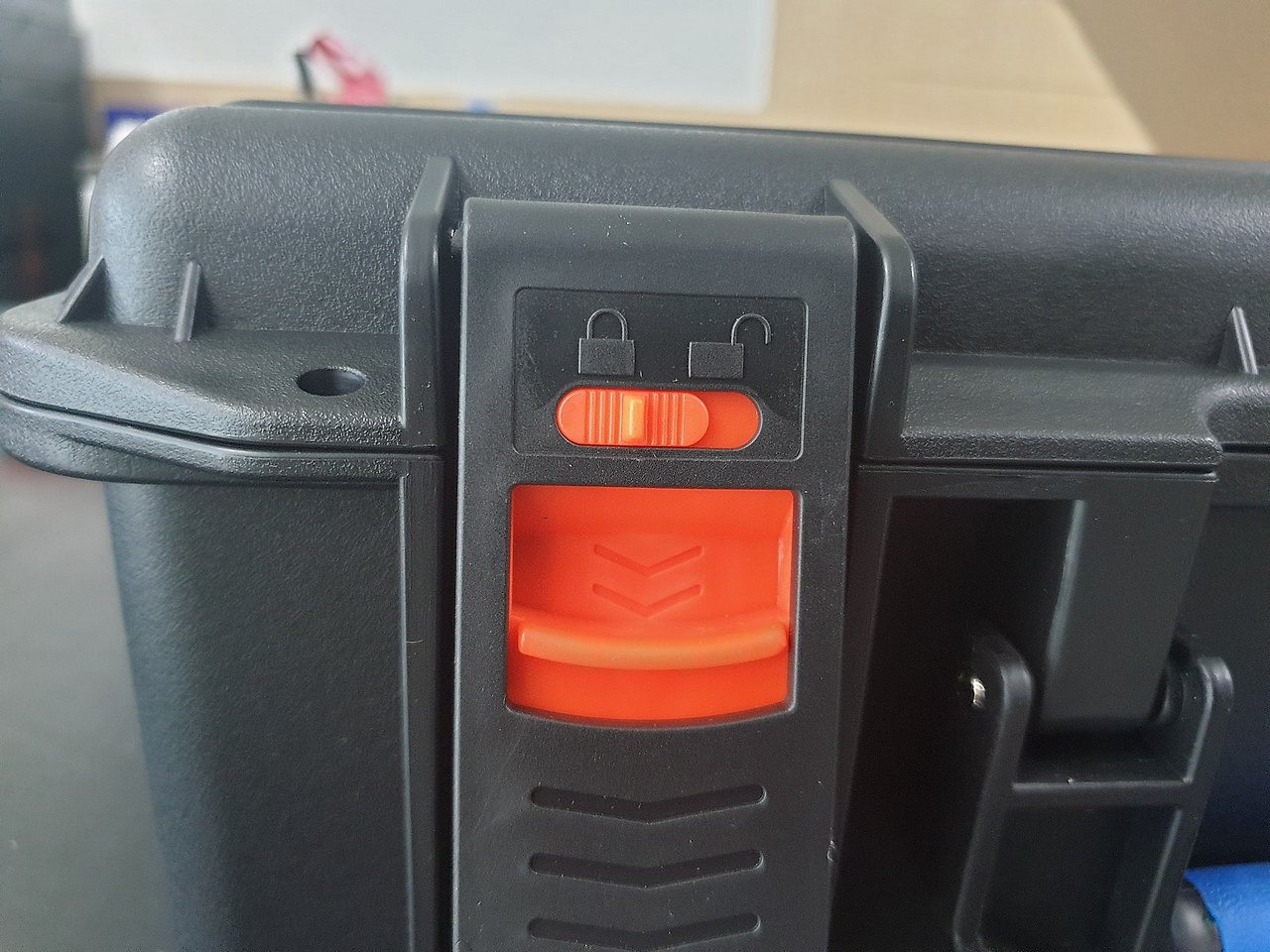

붉은색 레버를 누르면서 오픈하는 방식입니다.

위에 잠금장치가 있네요.

약간 부족한면이 있지만 그냥 사용합니다.

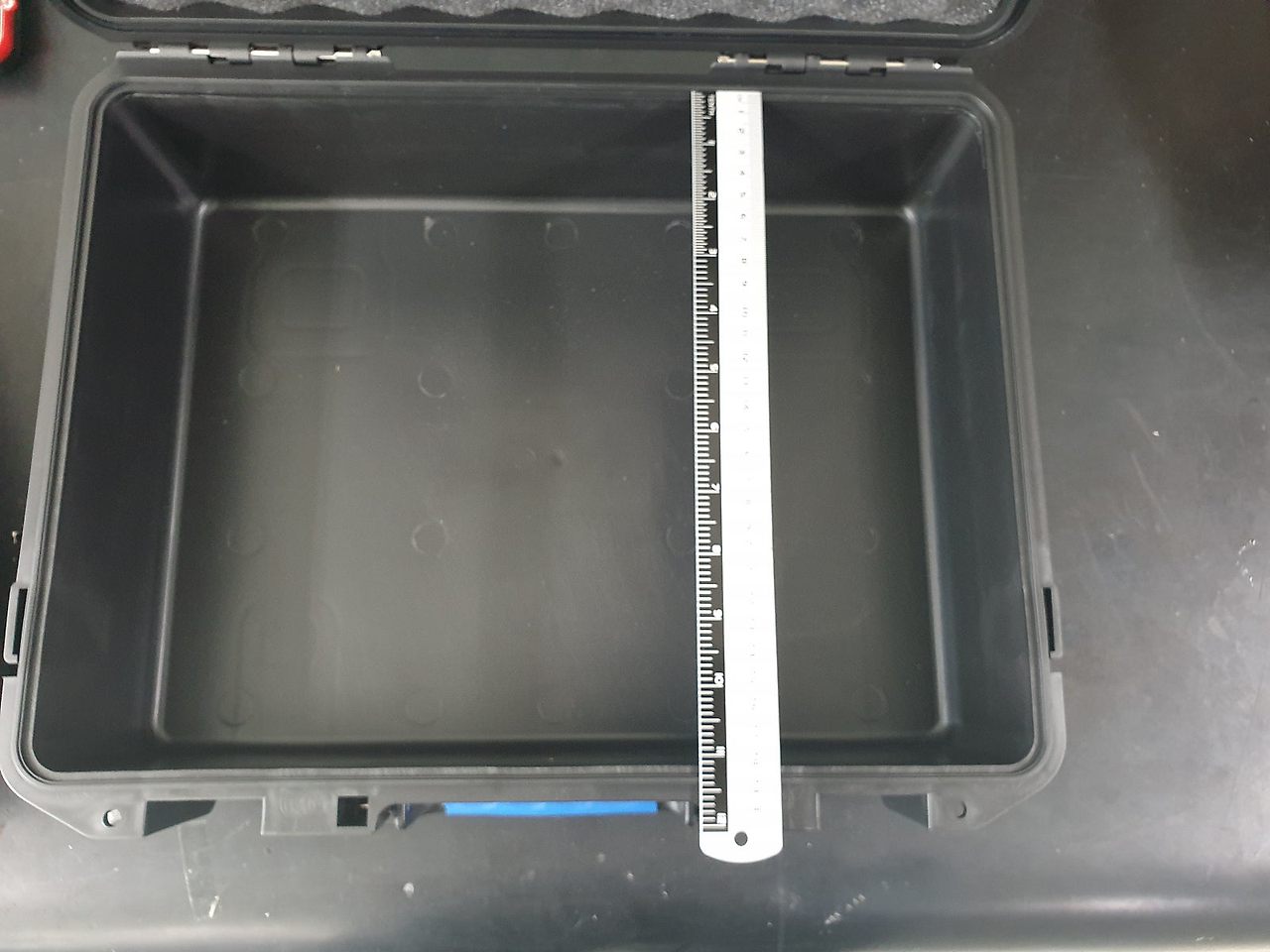

내장재

내장재는 두꺼운것 2개 얇은것1개 스폰지형태로 들어 있네요.

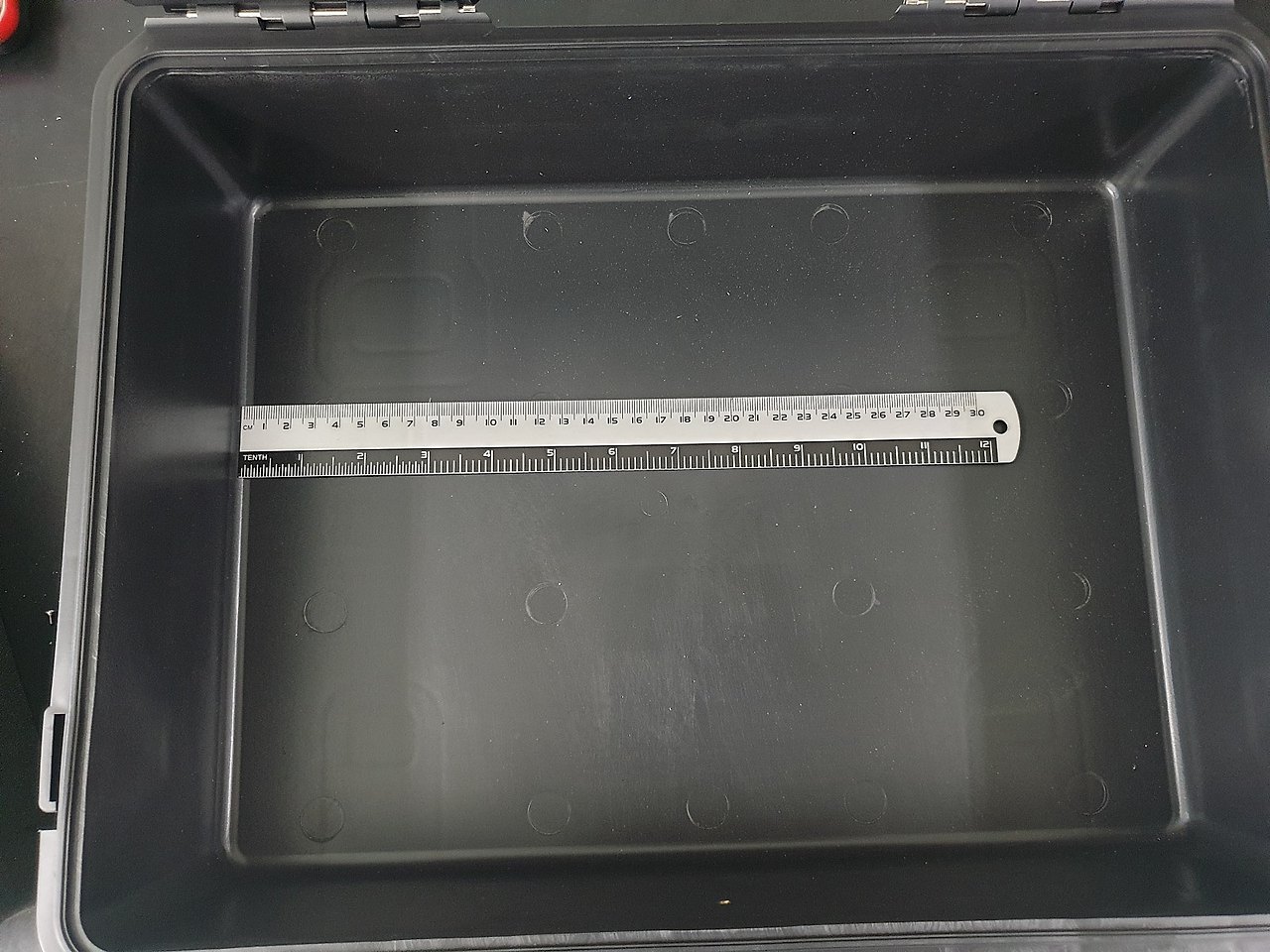

사이즈는 380*280*95 정도 됩니다.

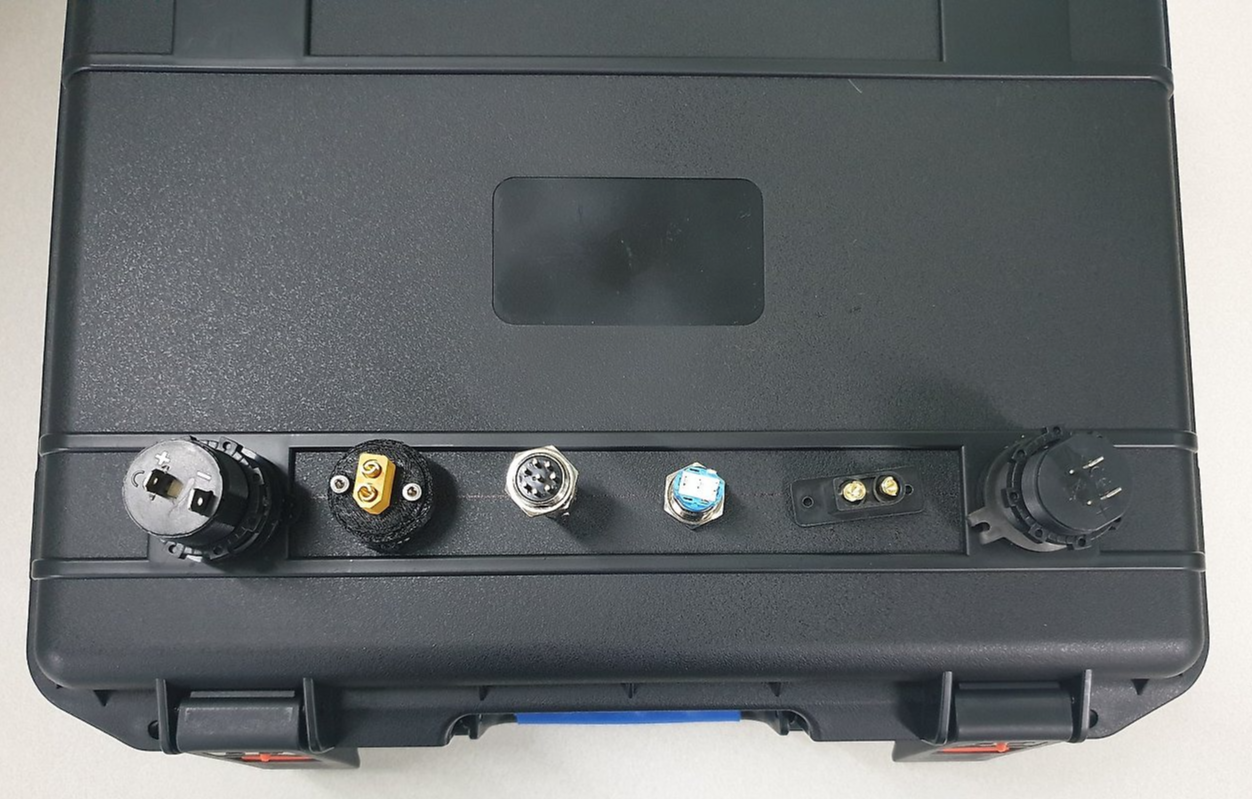

케이스가공

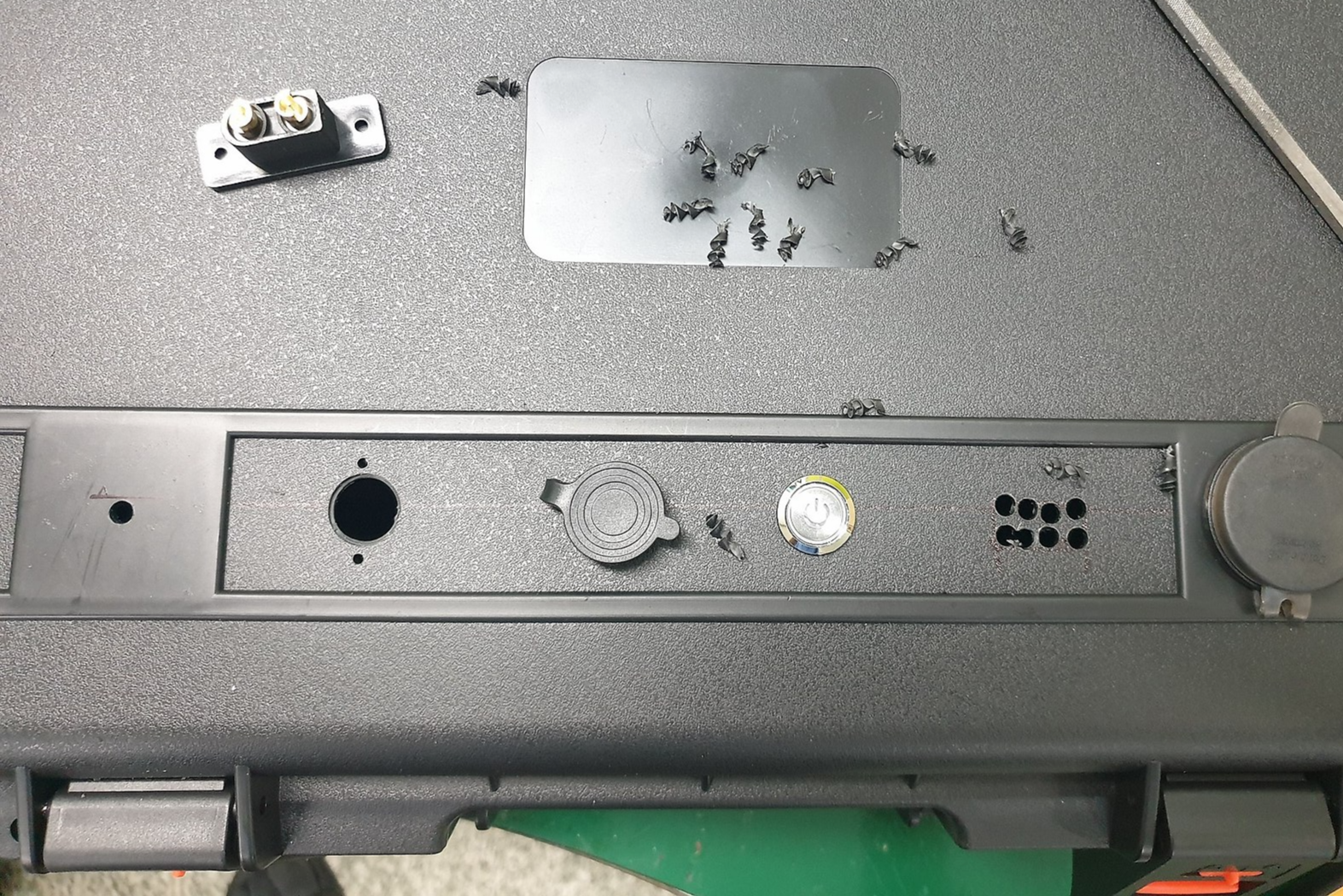

부품이 배치될 형태를 잡고 케이스 가공을 시작합니다.





배선연결

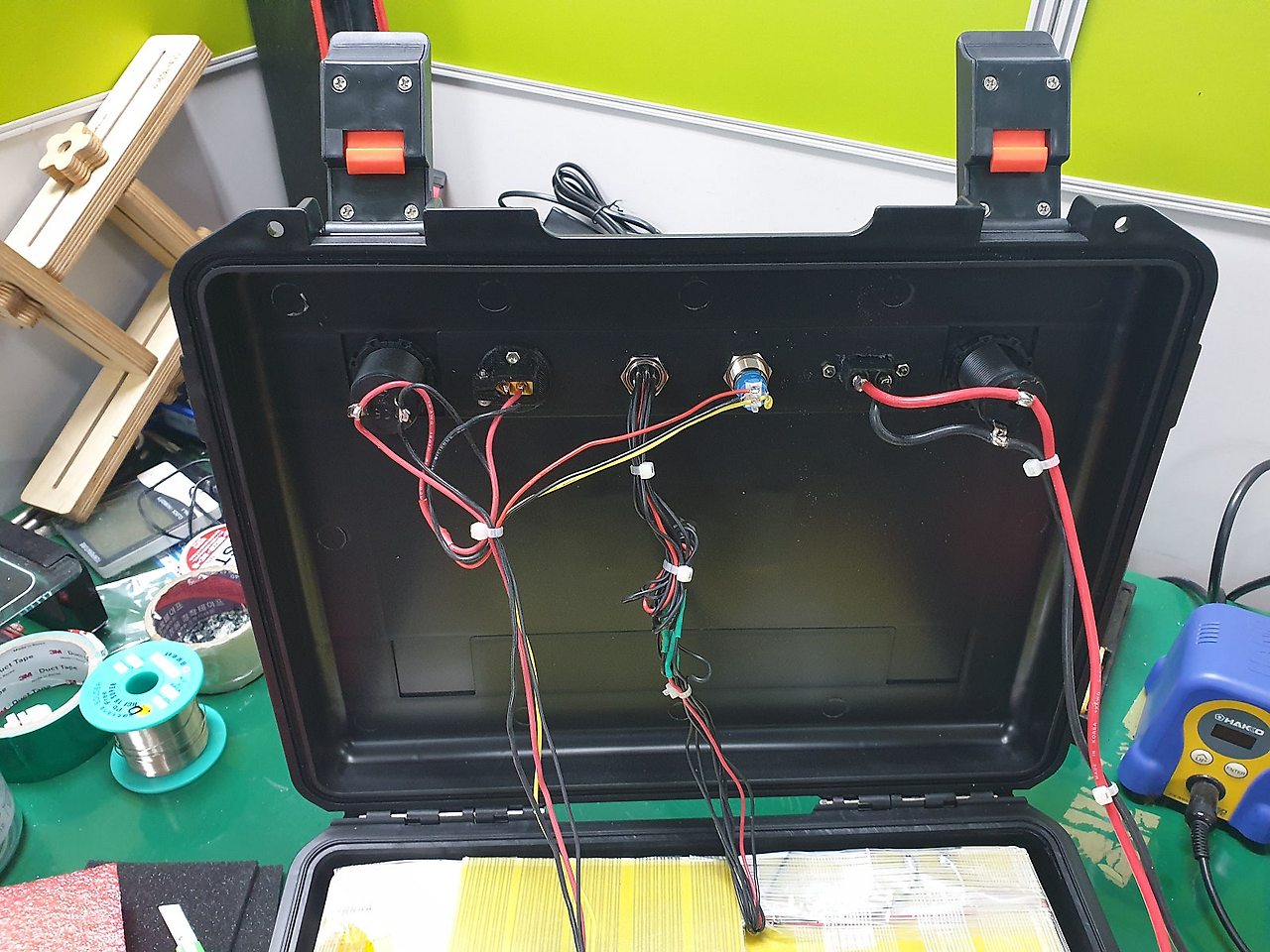

각 배선을 연결합니다.

bms는 100A , Relay 24v 200A, DC 강압기 40A 적용 했습니다.

충전 제외한 모든 단자는 bms를 통하게 됩니다.





배선도

마지막으로 배선도 입니다.

대전류, usb는 24v

시거, xt90은 12v로 강압합니다.

별도 잔량 확인은 하지 않고 전압만 체크합니다.

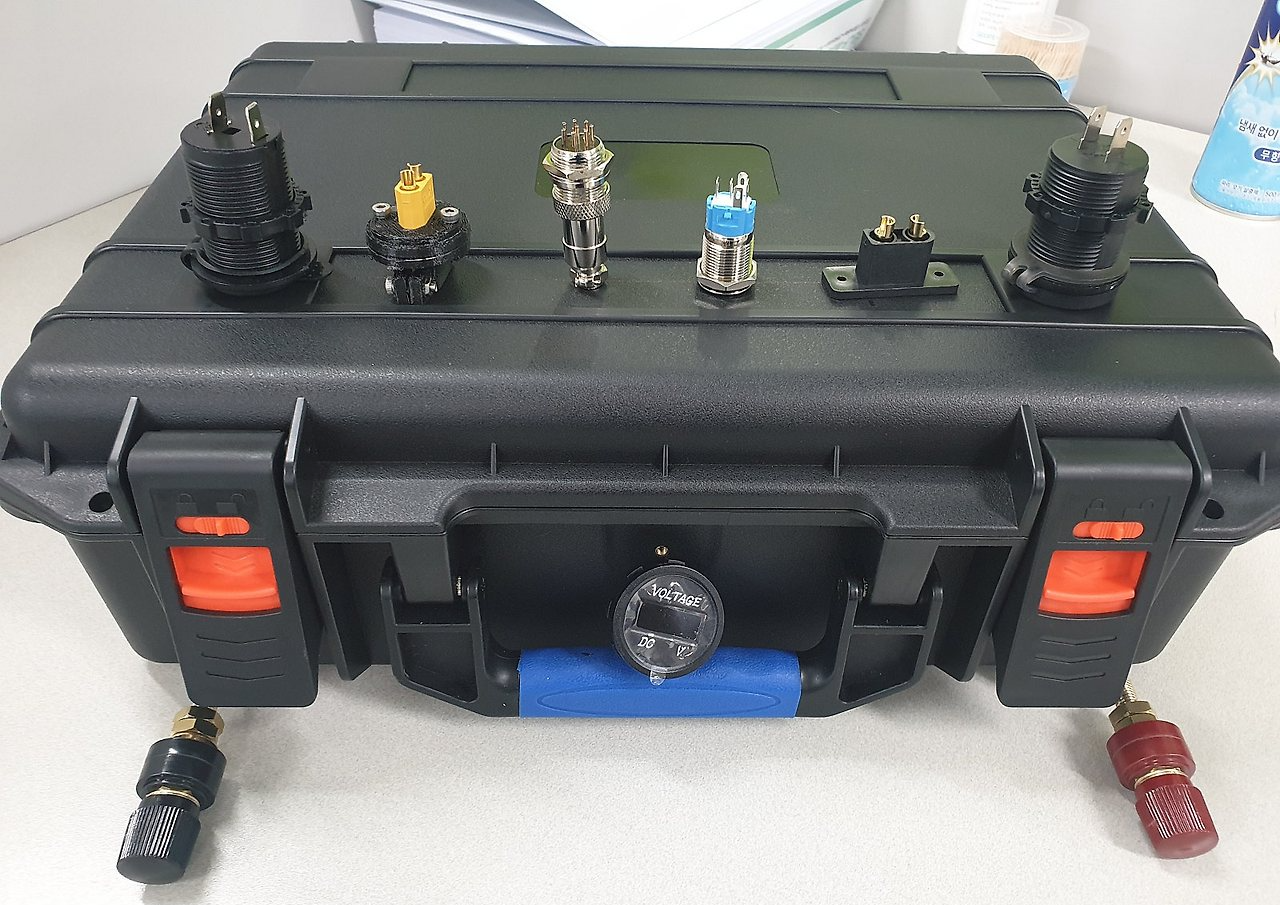

이상 18650 파워뱅크 작업을 마무리합니다.
