인산철 파워뱅크 300A 제작



약 5개월에 걸쳐서 제작한 인산철 파워뱅크 300A

일단 케이스부터 험난한 길이었네요.

300A가 들어갈만한 기성품 케이스 구하기가 어려웠습니다.

IT왕국에서 94A 8S 케이스를 사용할려고 구매했다가 사이즈가 맞지 않아서 맨붕이 왔죠.

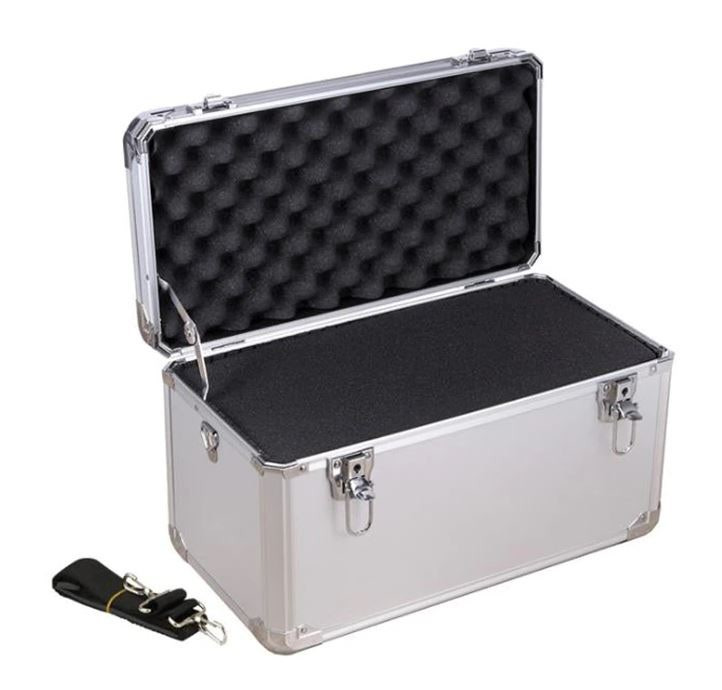

결국 알리에서 알루미늄 케이스를 구했습니다.











그이후로 BMS 및 여러가지 부품들을 사다모으고 뚫고 자르고.....

IT왕국 덕분에 부품가격이 많이 save 되었죠.

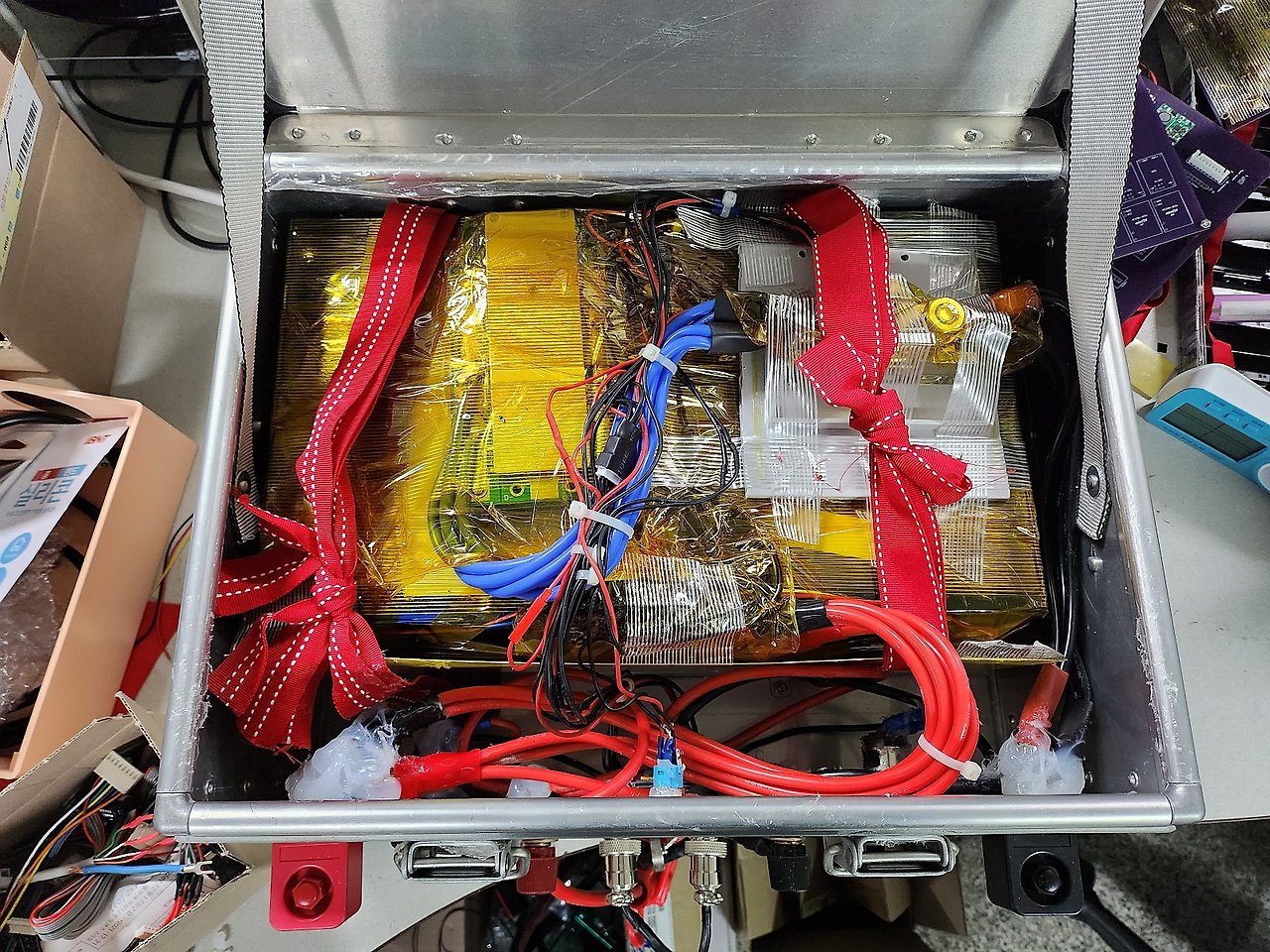

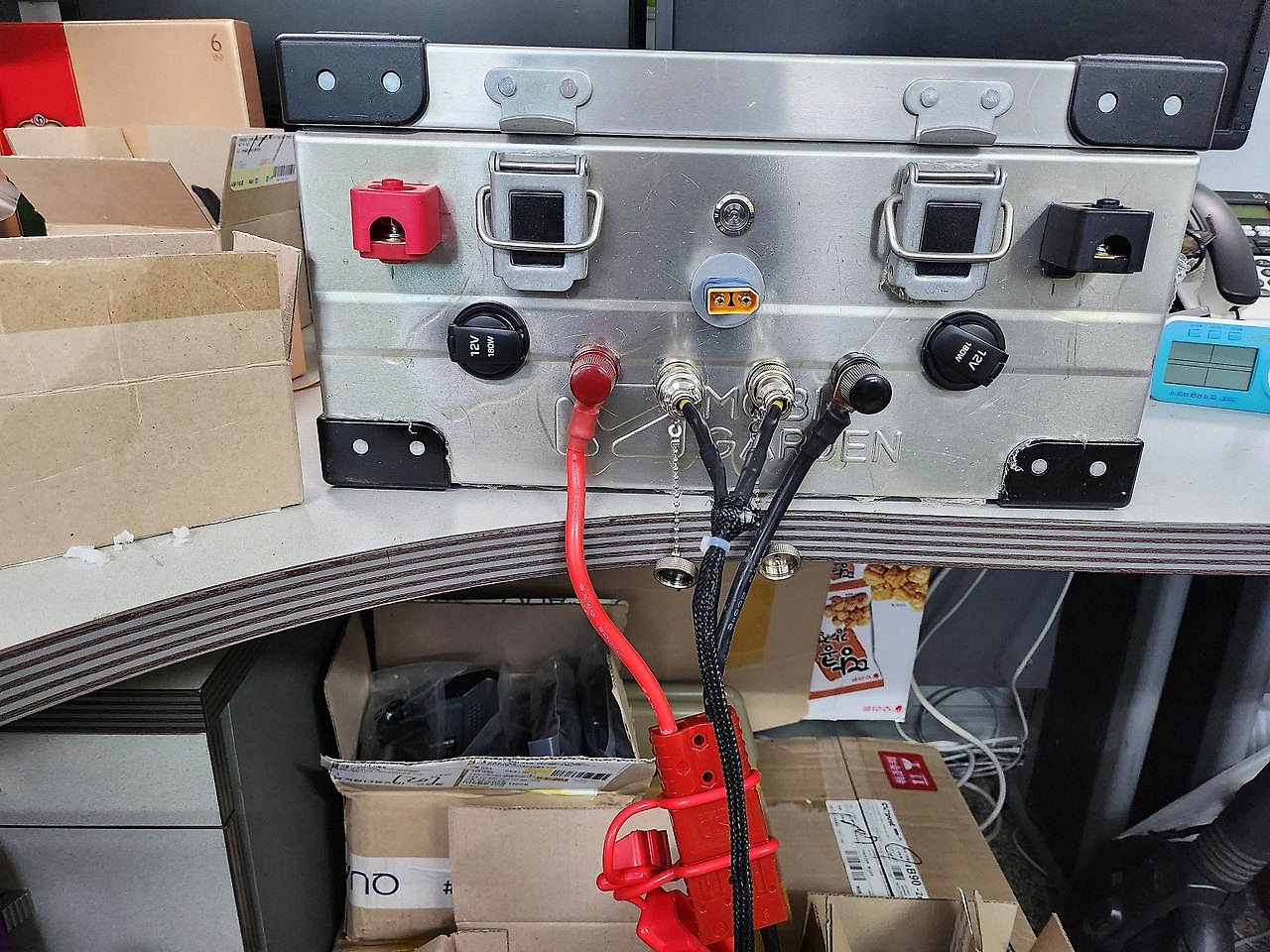

완성된 모습입니다.

케이스에 붙어있는 비닐을 훼손하는 바람에 쇼트를 고민하다가 절연제를 바르기도 하고

사각 구멍 뚫기가 어찌나 어려운지 다시는 못할것 같아요.

처음부터 케이스 주문 제작을 하는편이 나을뻔 했어요.

BMS는 스위치형인데 스위치를 open시켜도 항상 미세한 전류가 흘러서 결국 LED스위치를 사용하지 못하게 되었습니다.

사진에는 없지만 상단에 전압계를 달아서 전원상태를 파악하도록 수정했습니다.

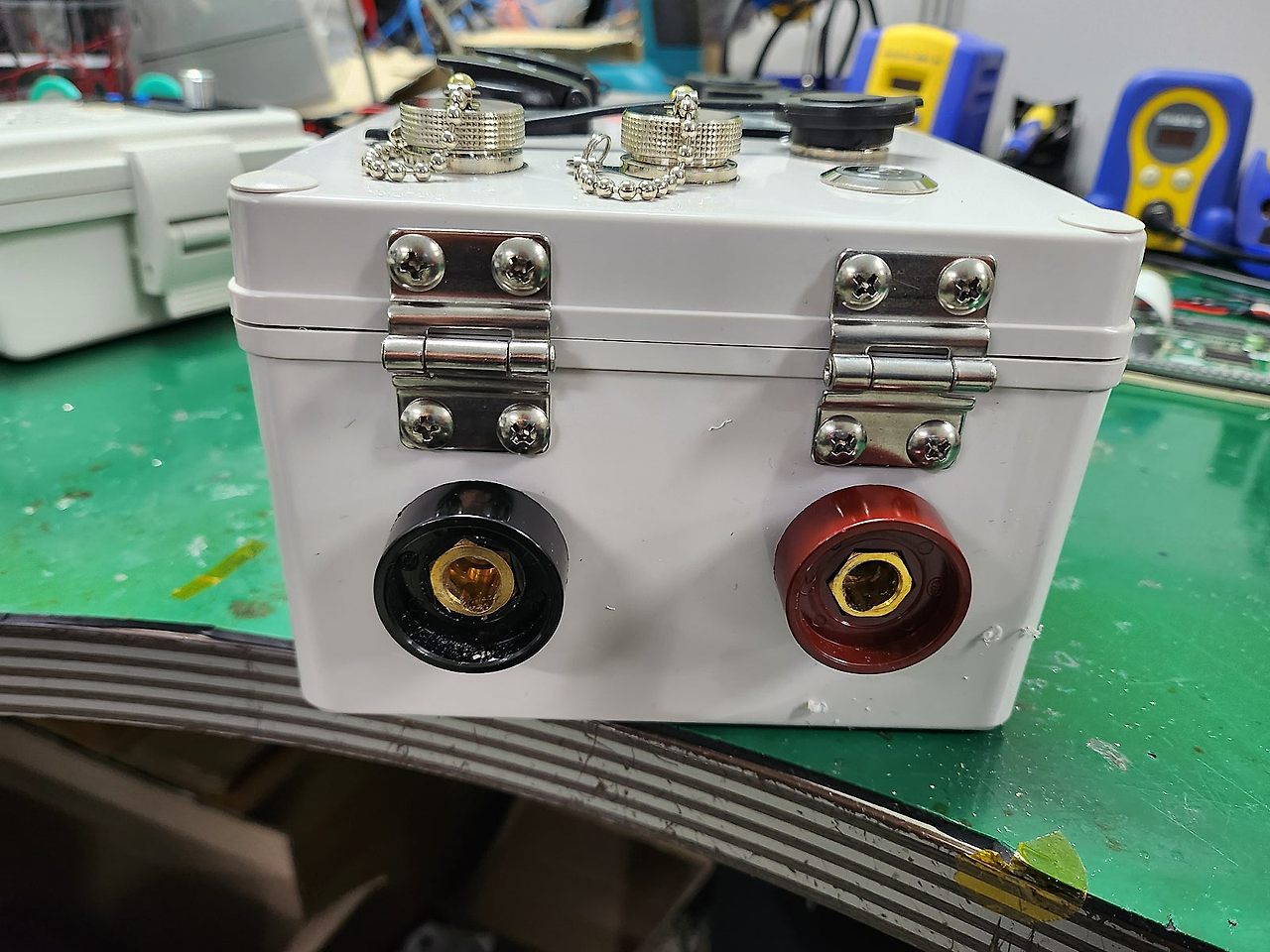

또하나의 뱅크 파워탭입니다.

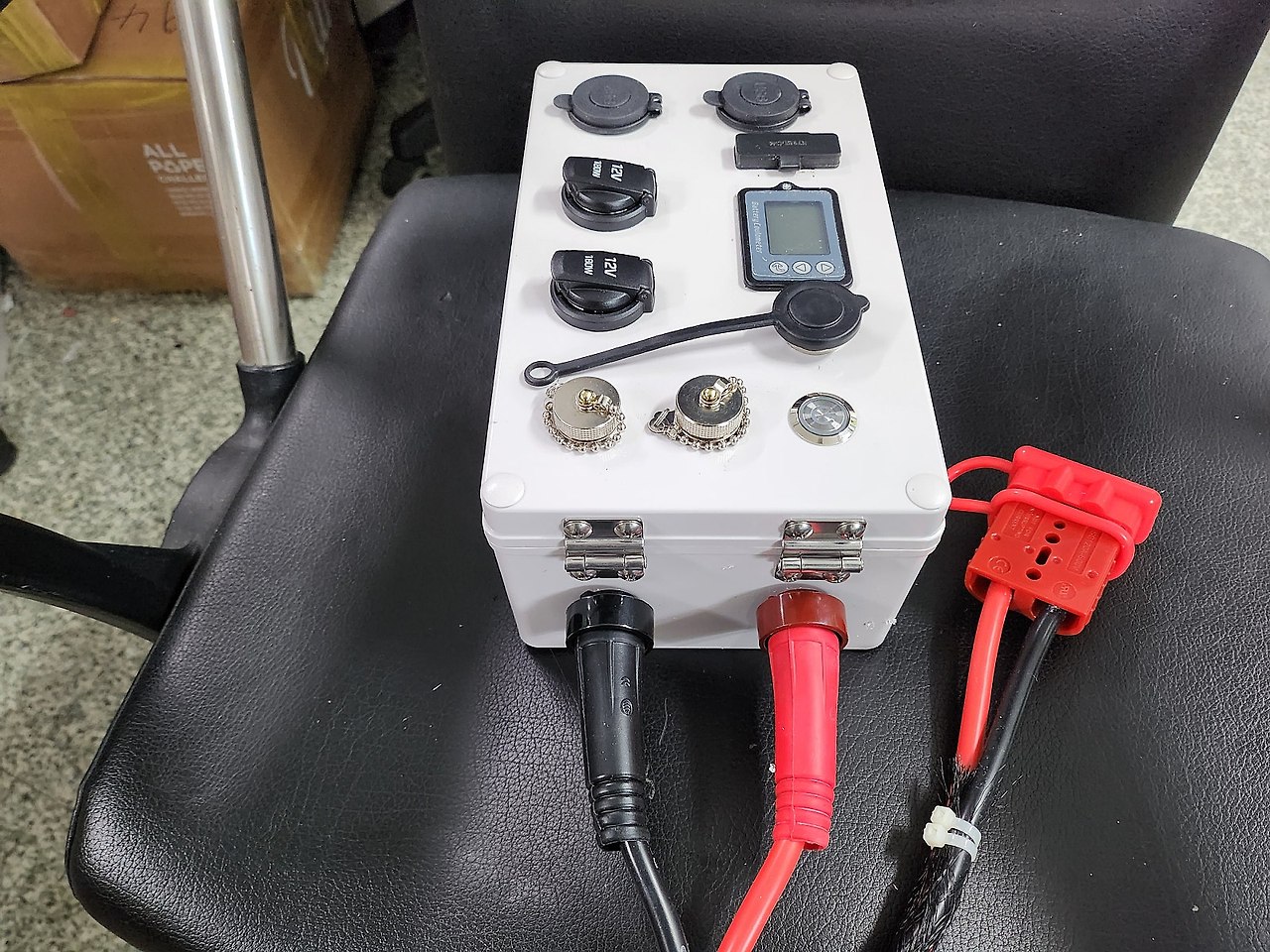

메인 파뱅을 매립시키고 나머지 적산계, 발란스 충전등을 탭에서 할수 있게 만들었습니다.

이번에는 케이블과 연결단자 때문에 많은 고심을 했습니다.

거의 80A까지 콘트롤 해야 하기 때문에 많은 생각을 하게되었습니다.

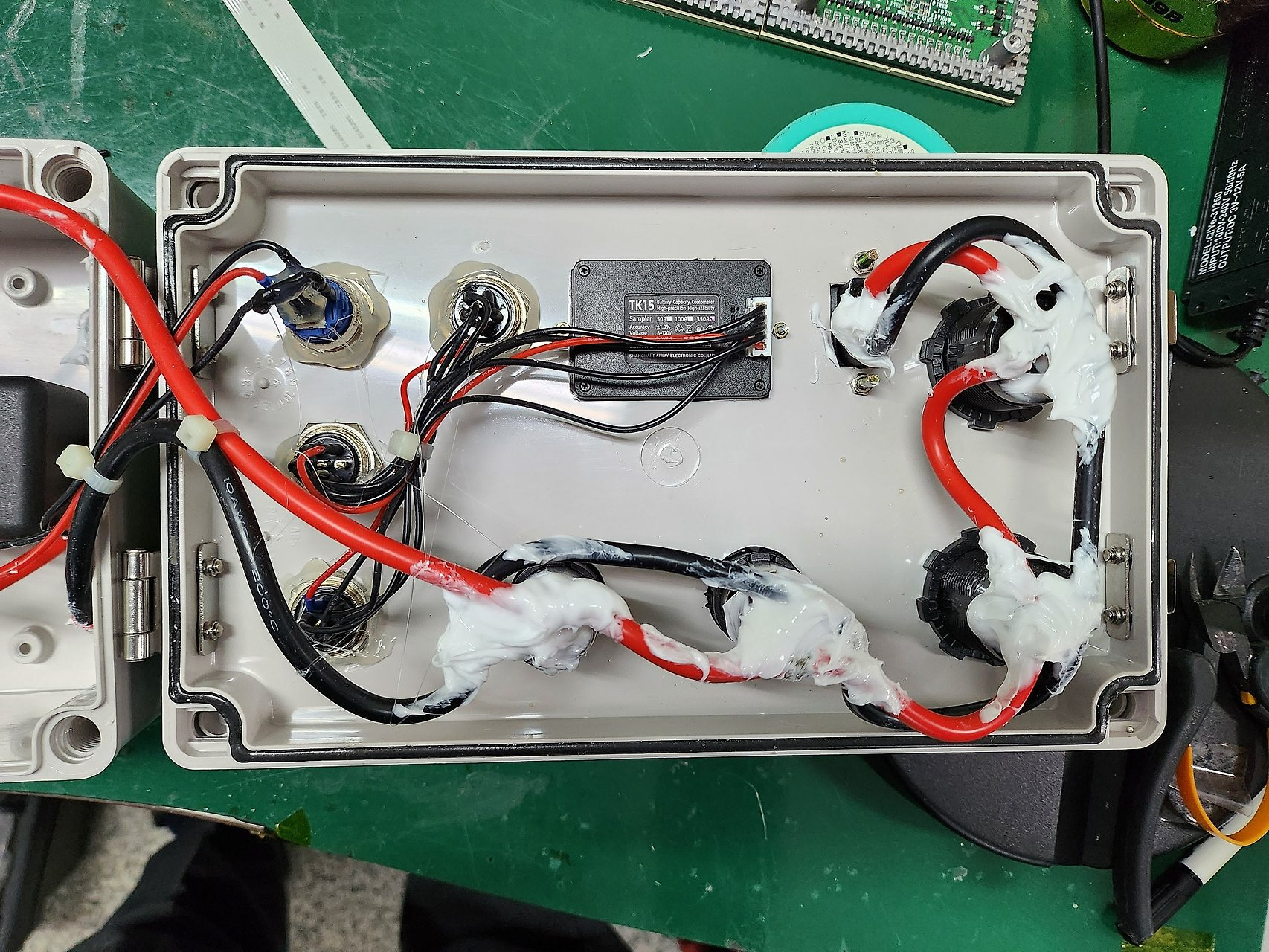

내부에는 120A 릴레이를 사용하였고 실리콘으로 절연처리 하였으며

외부 케이블연결은 크레도스단자를 이용하여 연결합니다.

아무래도 이부분은 조심해서 다뤄야 할것 같습니다.



인산철 파워뱅크 제작기 였습니다.
