오늘도 3D 프린트 돌렸습니다.

100v까지 측정되는 미니전압계를 만들어 보겠습니다.



미니 전압계

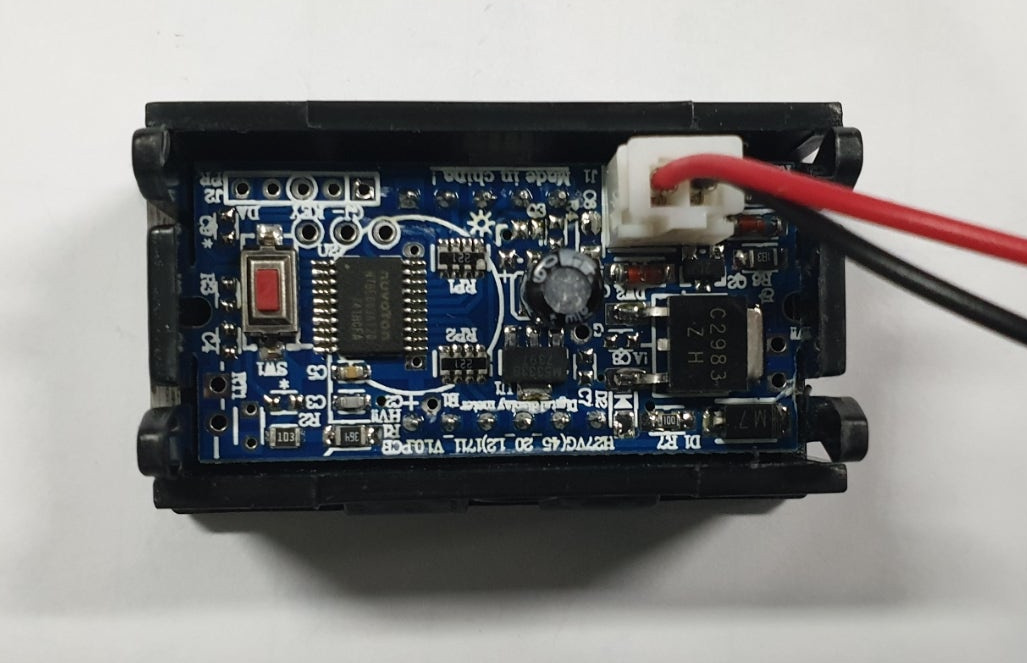

전압계 모듈은 100v까지 측정되는 2선식입니다.

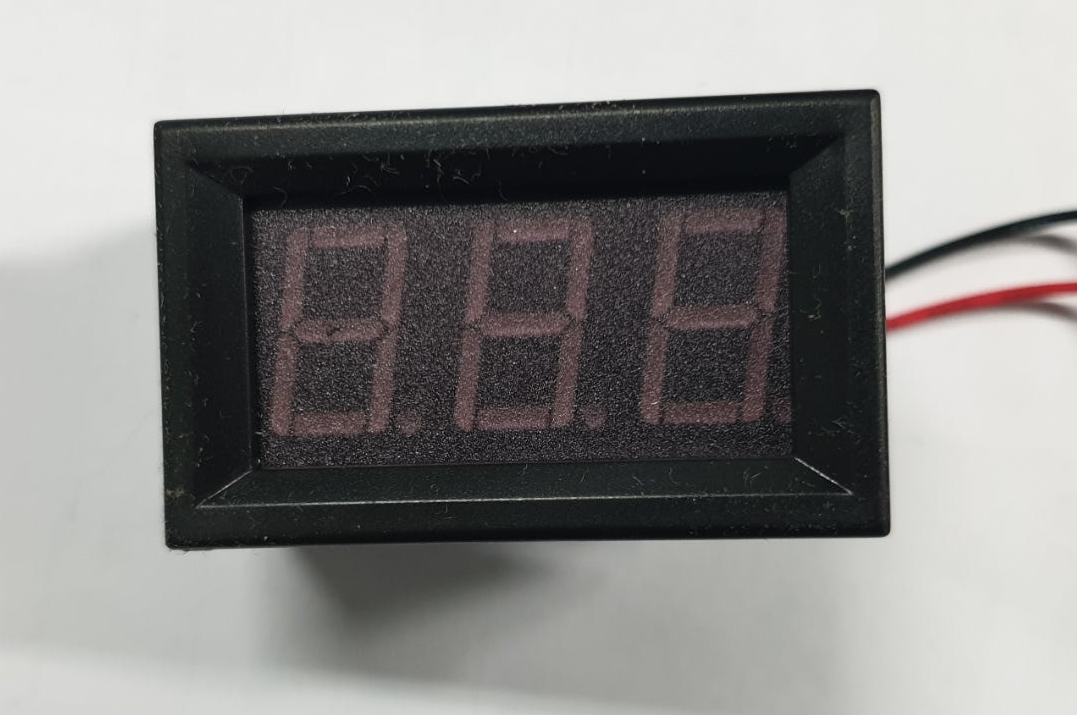

액정은 숫자가 큼직하게 나오는 모양입니다.







123D 로 모델링하여 출력하였습니다.

출력하는데 2시간 30분정도 소요됬네요.

본체와 두껑을 2mm 나사로 체결하면 됩니다.

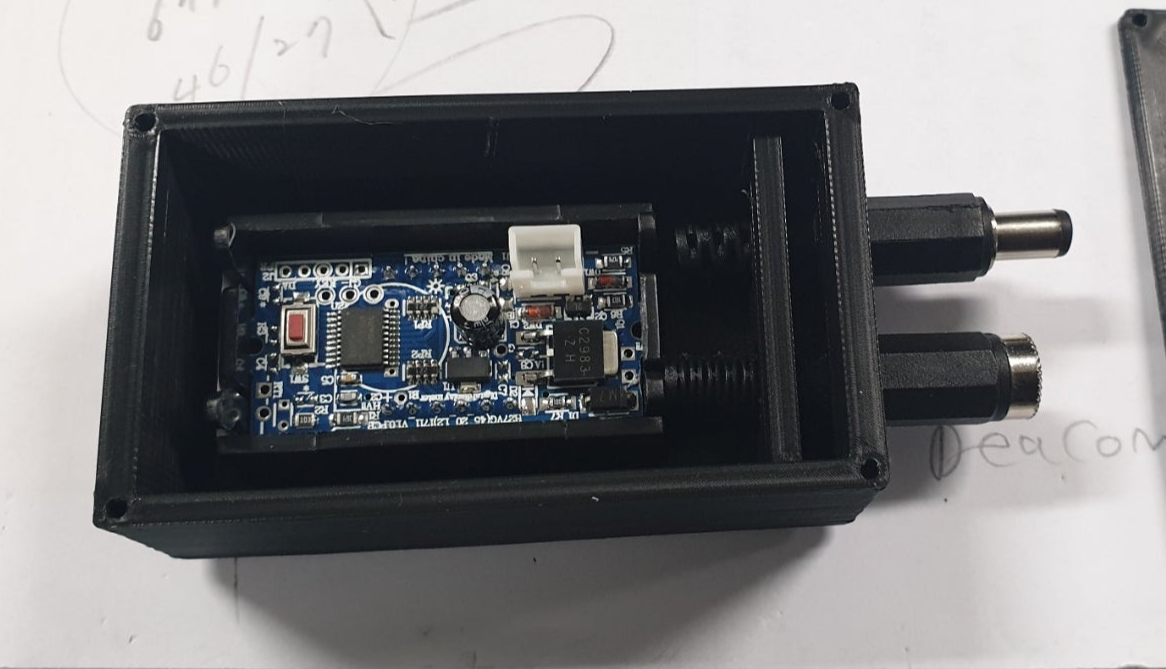

액정과 DC컨넥터 암수를 각각 위치에 삽입합니다.

DC컨넥터는 먼저 케이블 연결부터 해야합니다.

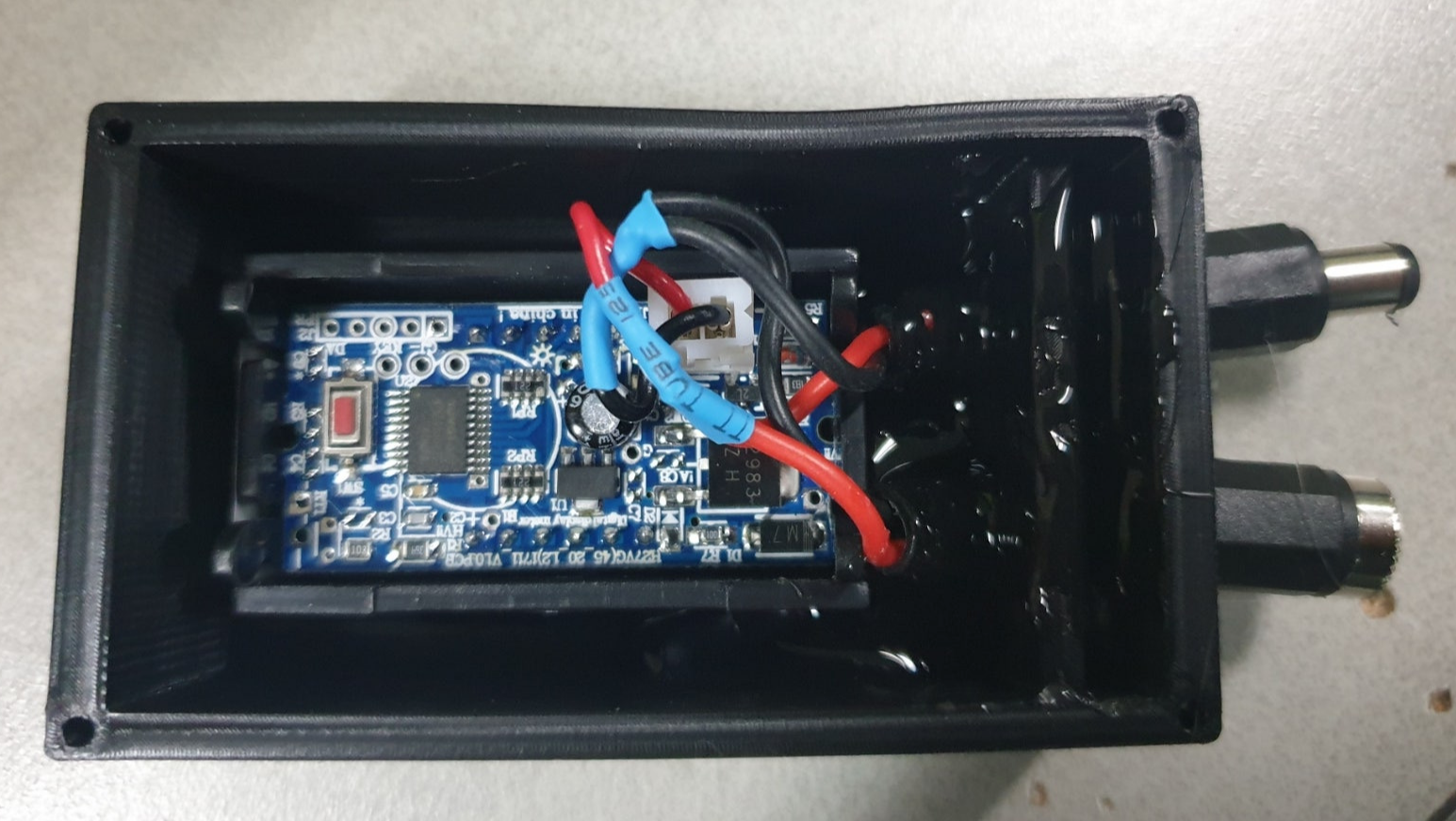

액정과 DC컨넥터 배선을 연결하고 글루건을 고정합니다.

숫단자를 살짝 앞으로 빼서 걸리지 않게 합니다.

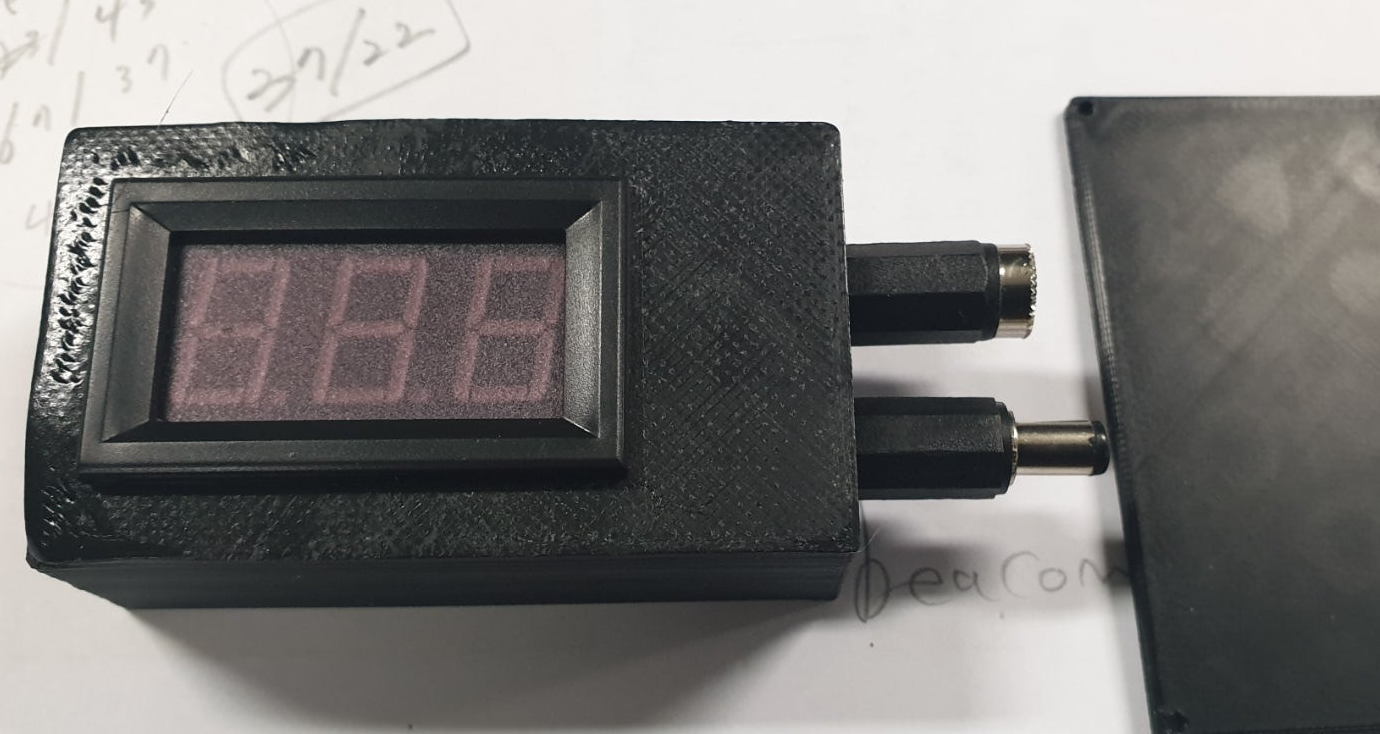

두껑을 닫고 글루건으로 살짝 붙혔습니다.

원래는 나사로 체결하는 거지만 간단하게 작업했습니다.

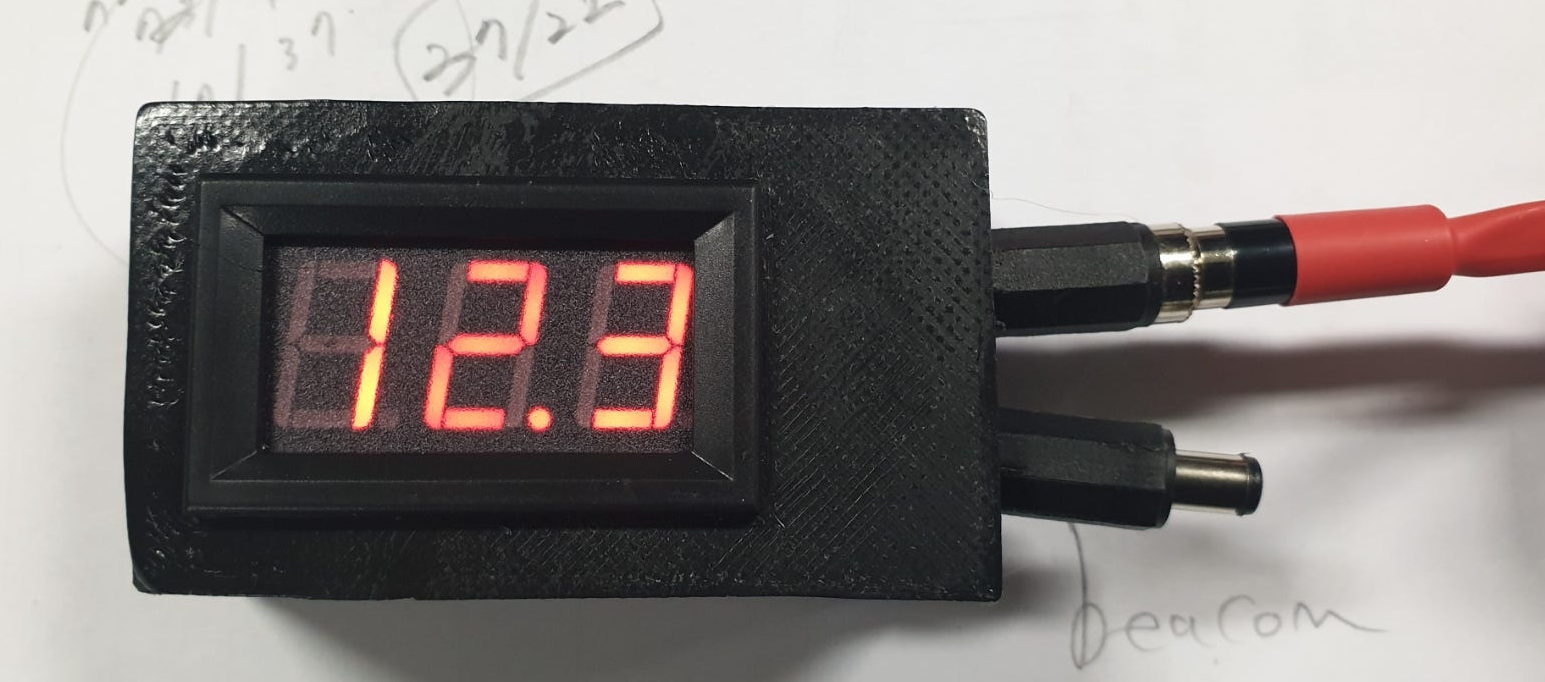

파워뱅크나 기구 작업시 간단한 전압 측정시 편리할것 같습니다.
