자동차용 1A 충전기



차량에서 사용 할 블루투스 스피커용 충전기를 만들어 봅니다.

차량 12V 입력 단자와 출력을 위한 2개의 USB C-type 단자를 연결합니다.









사용 할 충전 모듈은 XL4015모듈입니다.



XL4015 5A 전압강하형 정전압 스텝다운 컨버터 모듈

입력전압 : 4~38V

출력전압 : 1.25~36V

출력전류 : 최대 5A

출력전력 : 최대 75W

변환효율 : 최대 96%

작동온도 : -40~85C

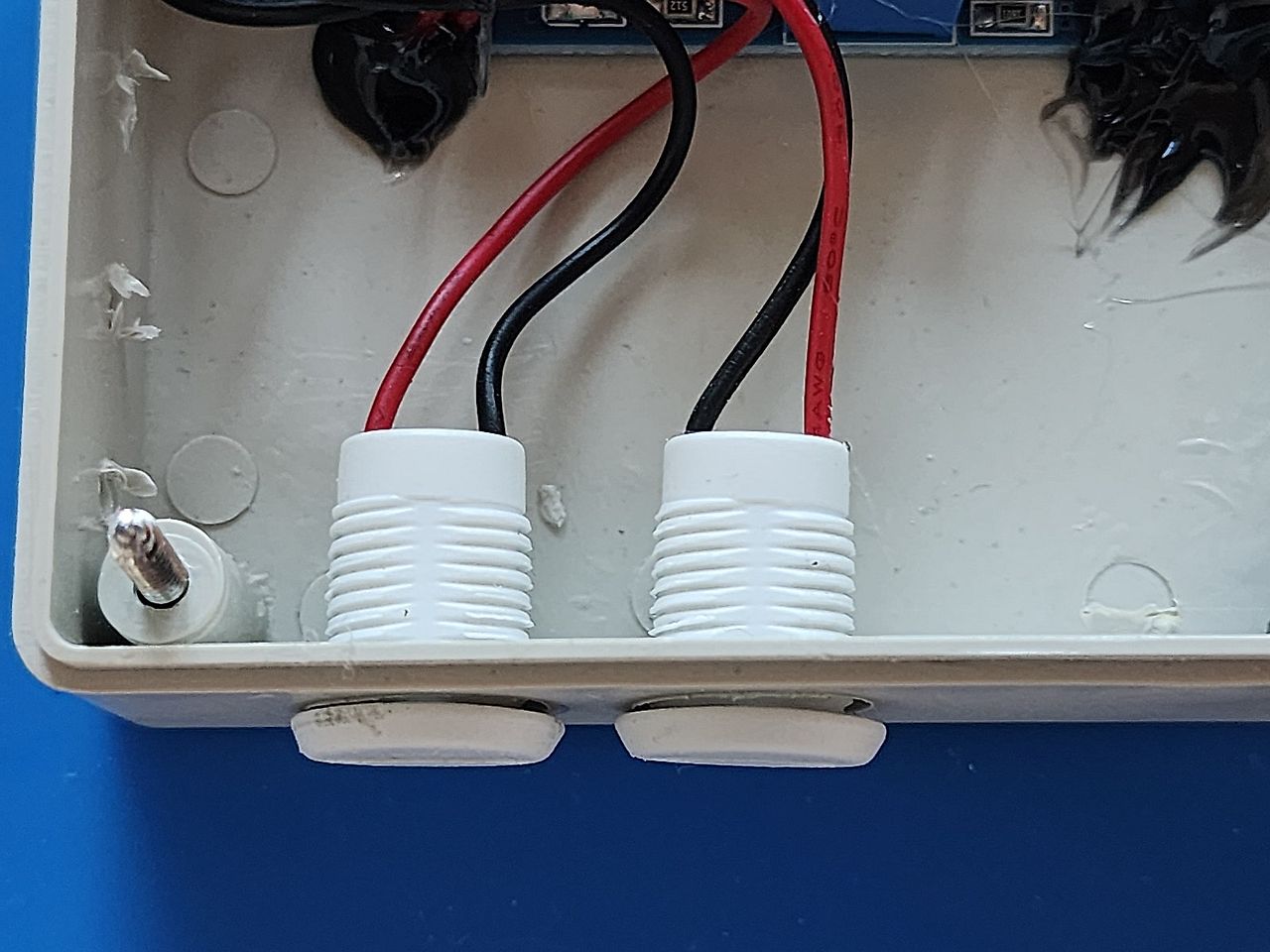

USB 단자는 흰색 단자 2개를 병렬로 연결합니다.

스피커 2개가 한쌍이라 2개 필요합니다.







입력 단자는 나사로 잠글수 있는 단자를 사용하여 흔들려도 빠지지 않게 합니다.















발열이 생길 수 있으므로 환기용 구멍을 충분히 뚫어줍니다.

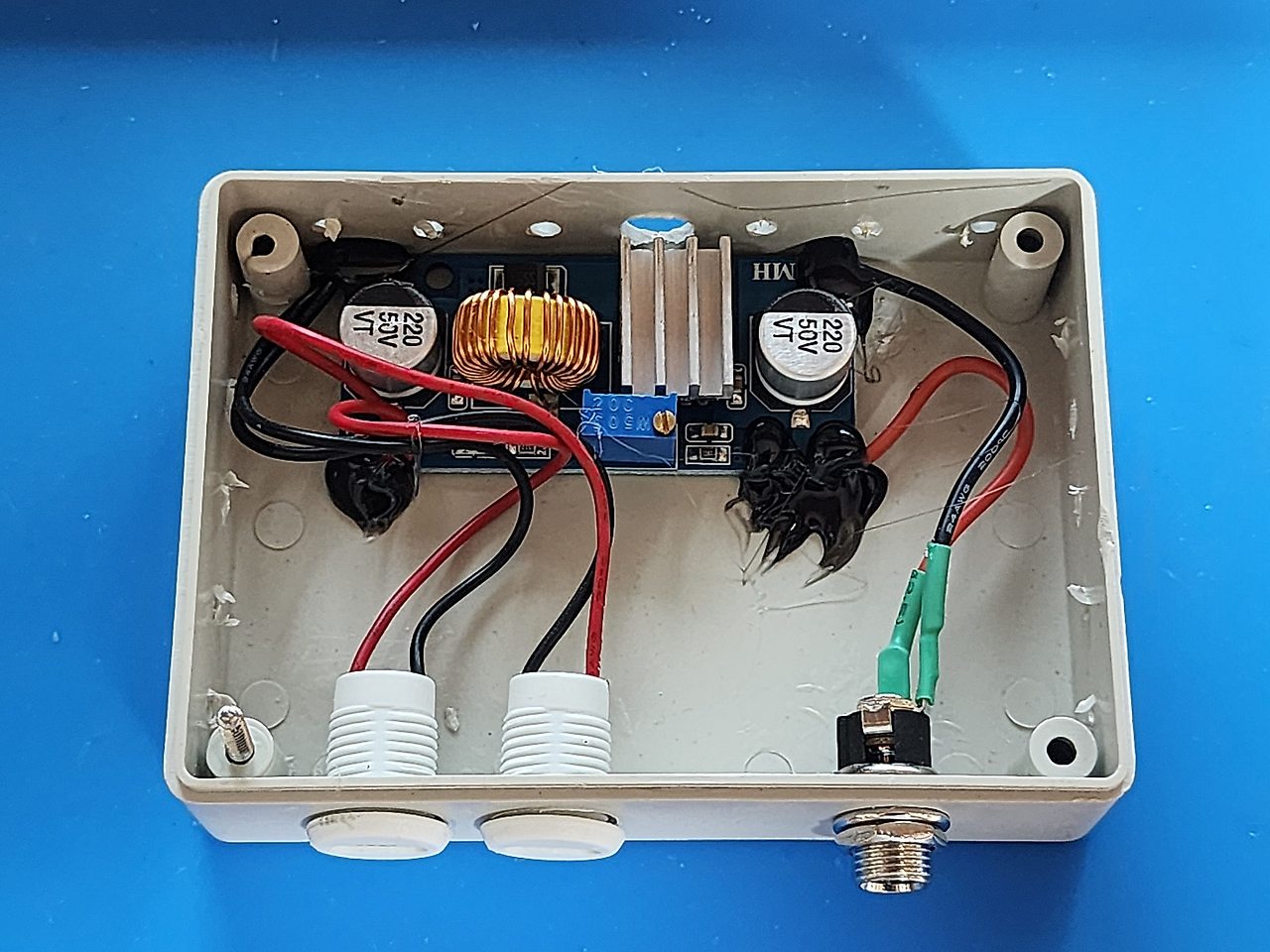

완성된 모습입니다.
