TWS 블루투스 스피커 만들기



하마카돈 스피커를 이용하여 TWS 블루투스 스피커를 만들어 봅니다.

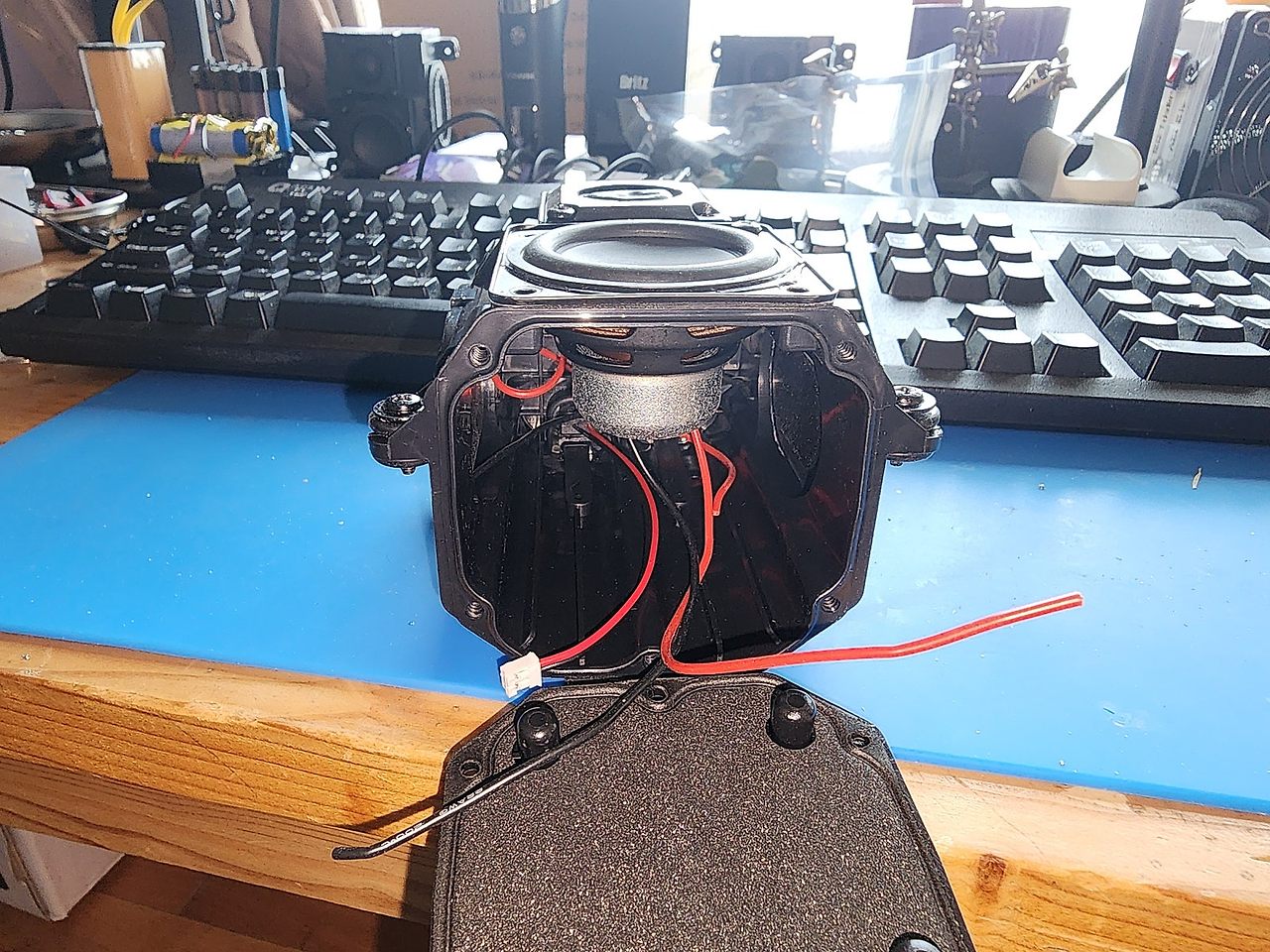

콘이 찌그러진 중고 제품입니다.

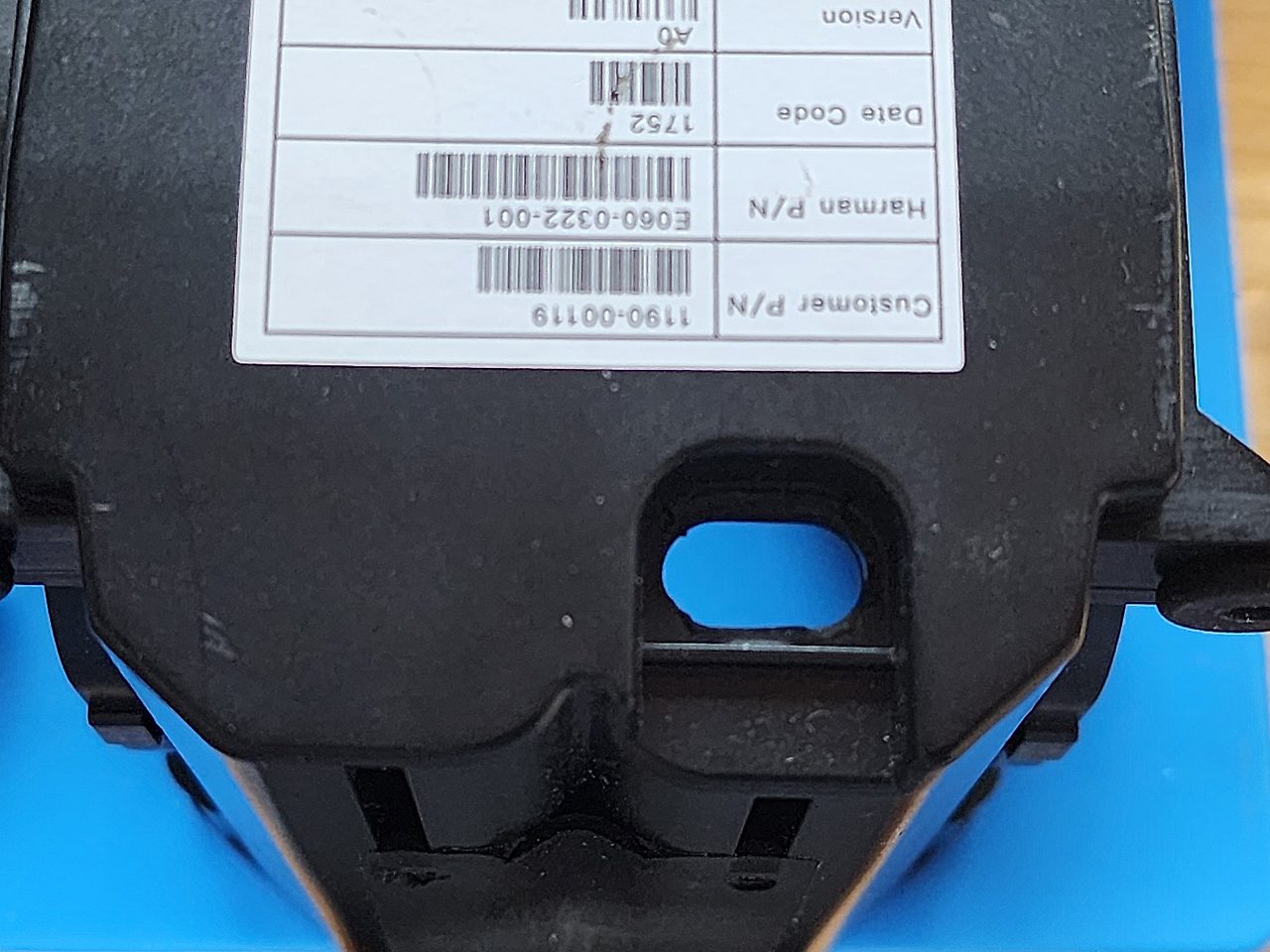

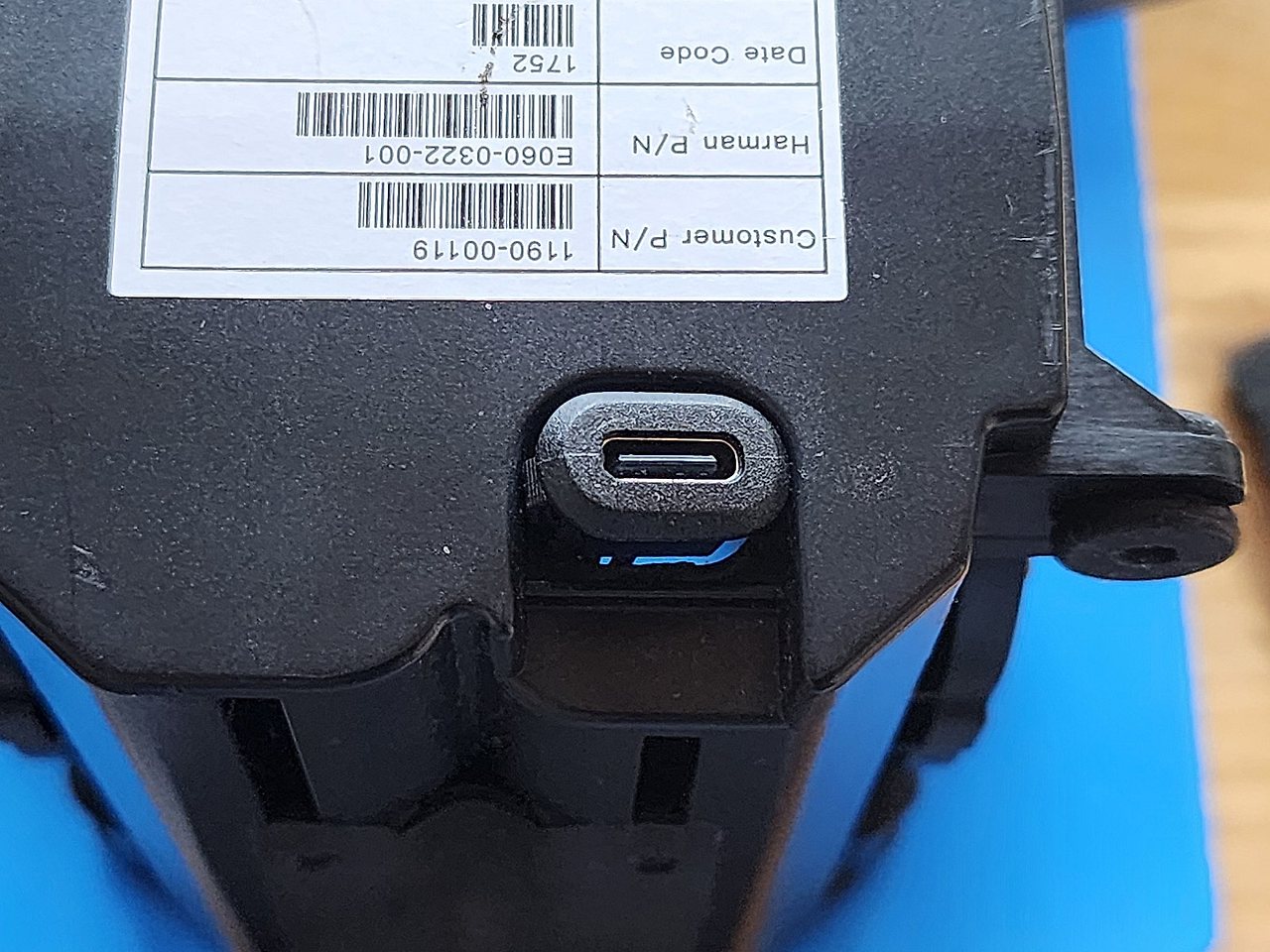

USB type-c단자로 충전하기 위하여 적당한 위치에 홀을 만들고 단자를 삽입하고 고정합니다.

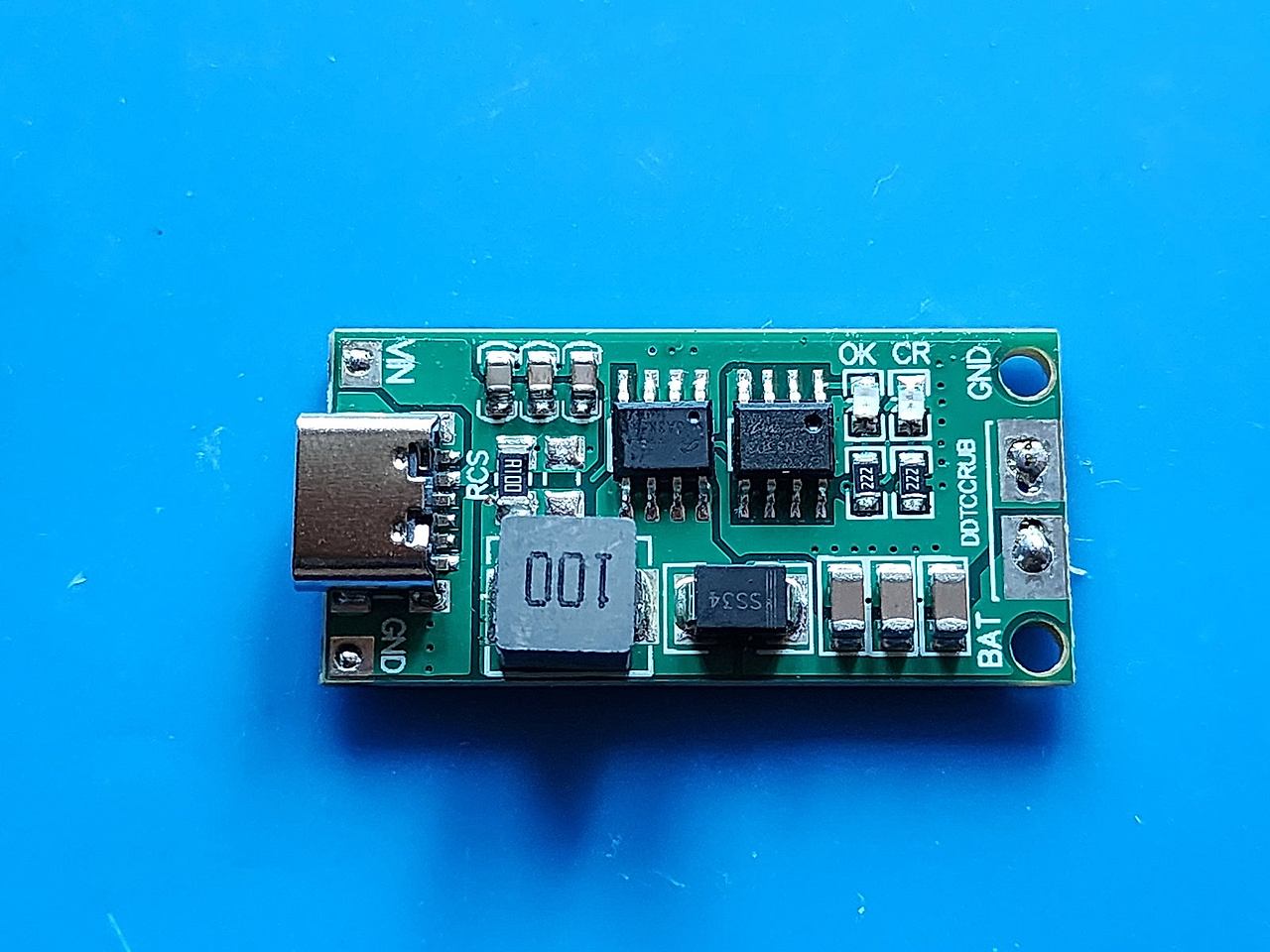

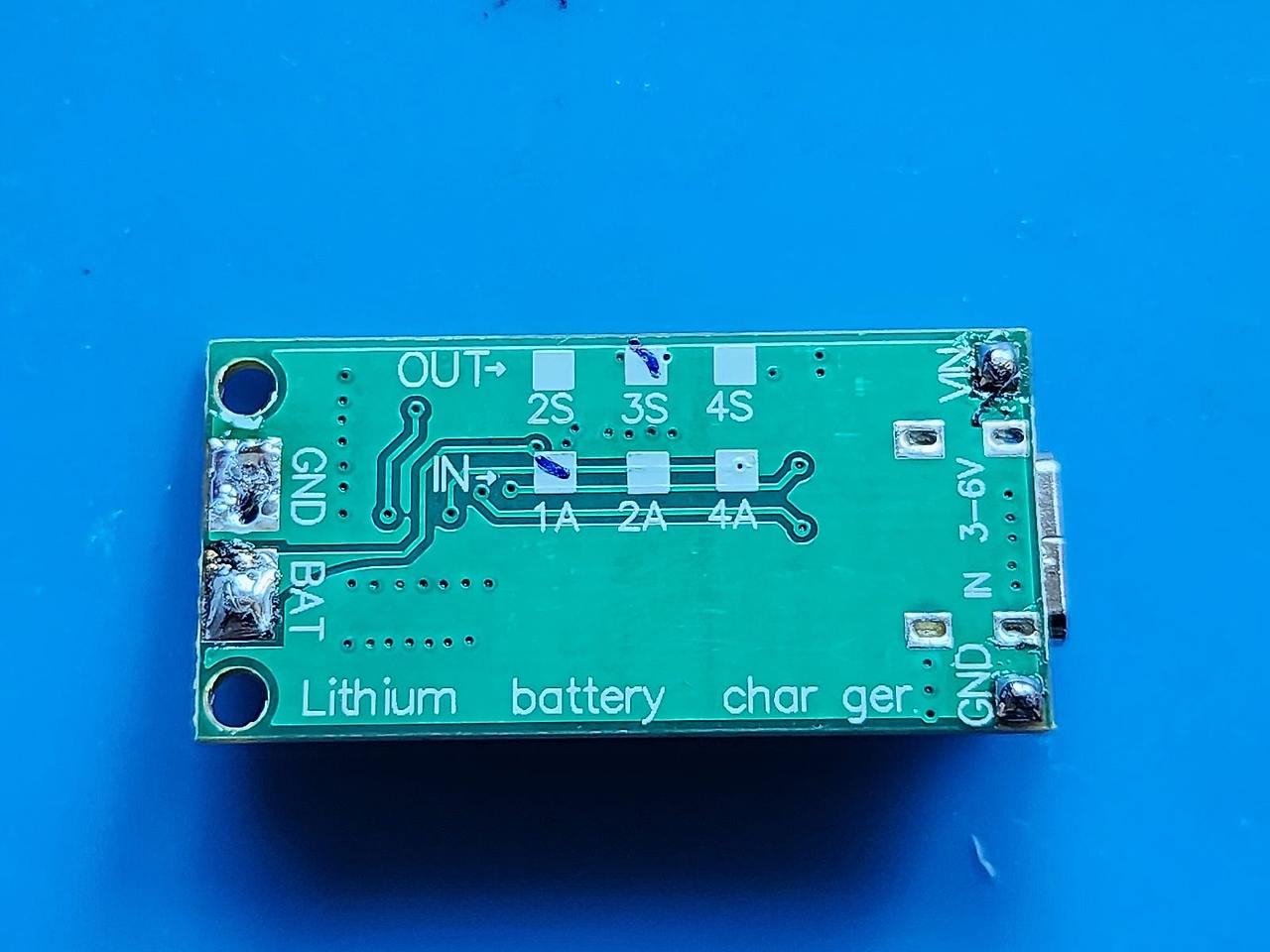

3S 충전을 위한 알리발 충전 모듈을 준비합니다.

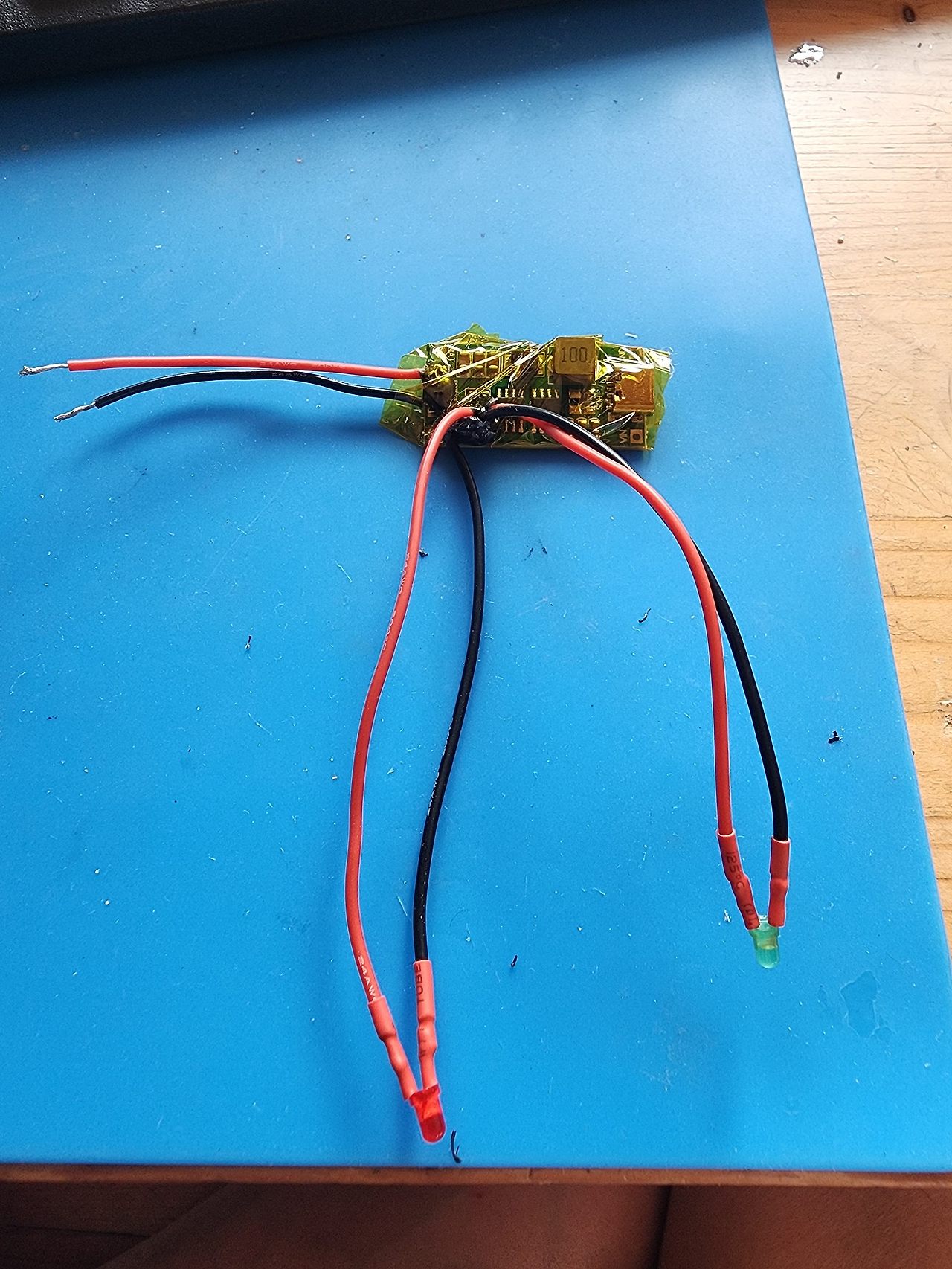

충전 상태를 확인하기 위하여 외부에 LED 연장선을 납땜합니다.



입력전압 : DC 3-6V(DC 3.7V 5V 권장)

입력 전류: 1A(1A 버전), 2A(2A 버전), 4A(4A 버전)

충전전압 : 12.6V

충전 전류: 0.37A(1A 버전), 0.74A(2A 버전), 1.48A(4A 버전)

최대 1MHz의 스위칭 주파수

배터리 내부 저항 및 트레이스 저항의 전압 손실을 보상하기 위한 Quasi-CV 모드

자동 충전

입력보다 낮은 배터리 전압 및 배터리 단락에 대한 보호

제한된 구동 성능으로 입력 공급에 대한 우수한 적응성

배터리 과전압 보호

Led 표시기: ''CR'' LED는 충전 상태 표시기입니다.

'OK' LED가 완전히 충전되었거나 정전압 모드입니다.

작동 주변 온도 -40℃ ~ +85℃

크기 39mm x 18mm x 6.3mm

무게 : 5g

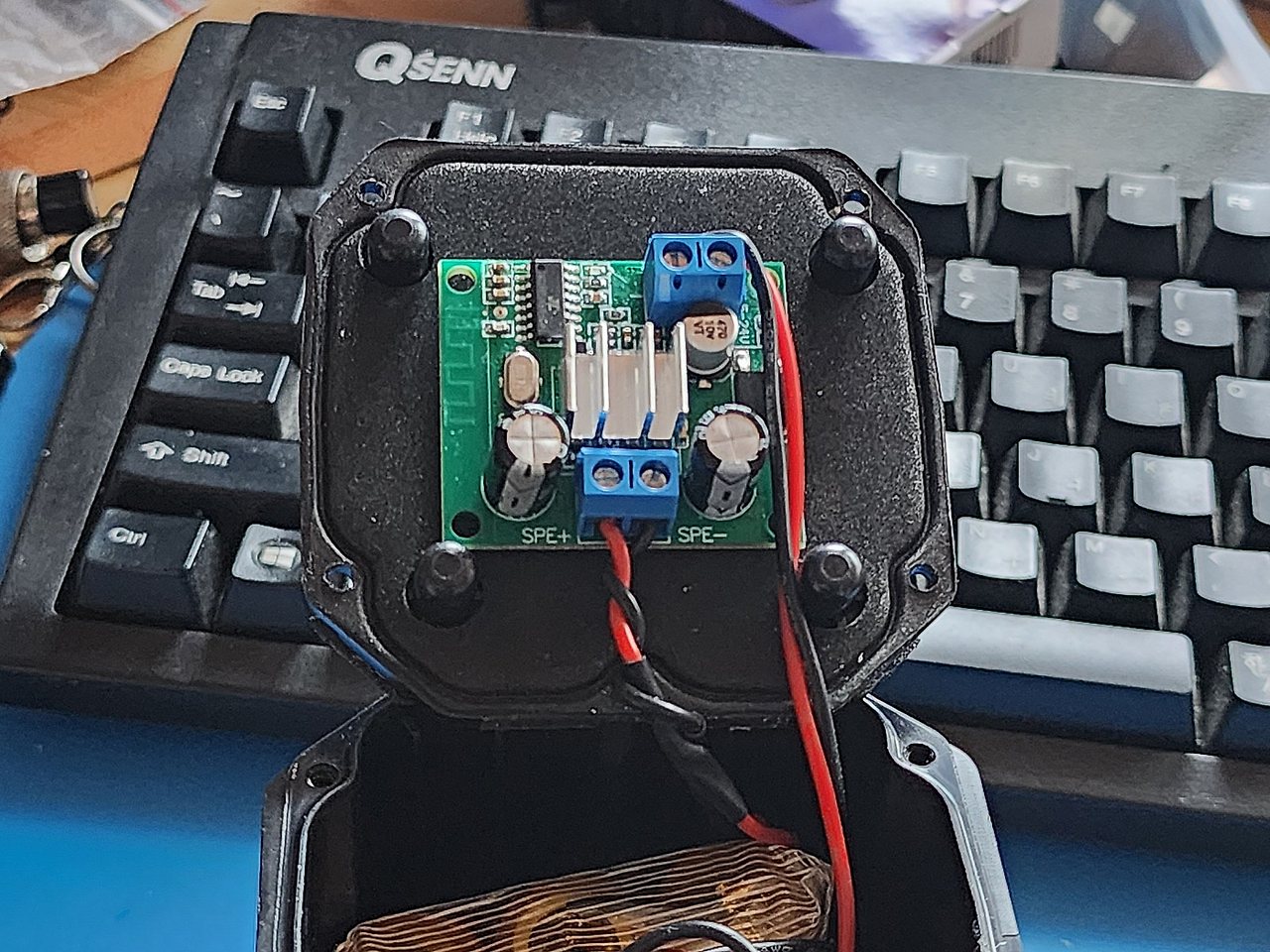

TWS 모듈을 준비합니다.

전원이 켜지면 모듈이 다른 TWS 보드와 자동으로 페어링됩니다.



칩: TPA3116

입력 전압: DC 5-24V

출력 전력: 단일 보드 피크 전력 100W, TWS 두 보드 연결 피크 전력 100W + 100W

전원 공급 장치: 리튬 배터리 또는 DC 전원 공급 장치(전류가 높을수록 출력 전력이 더 충분해집니다.)

유효 통신 거리: 직선 15m

블루투스 이름: BT-TWS

크기: 40x35x15mm









적당한 위치에 LED를 고정 할 구멍을 뚫어줍니다.

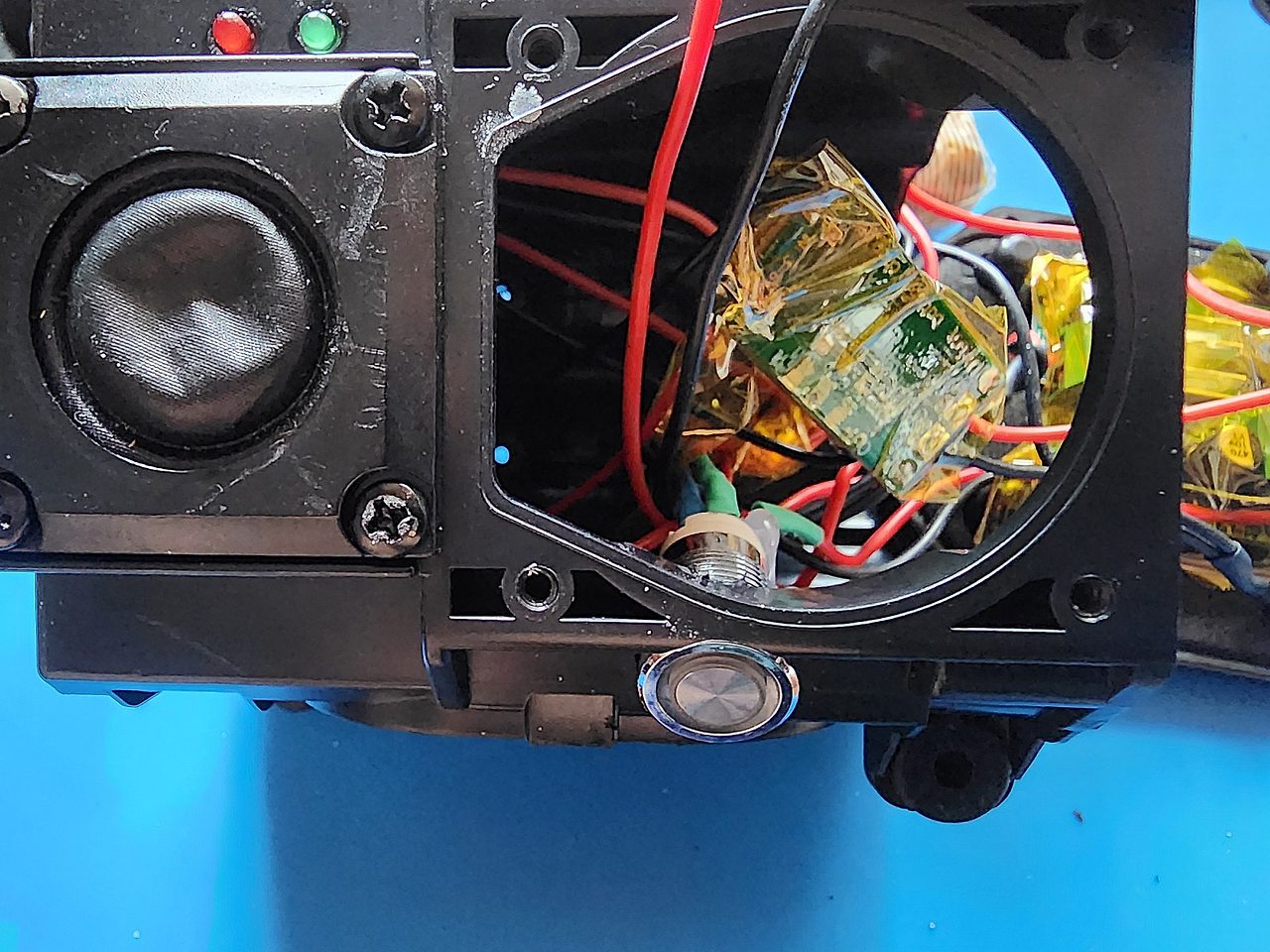

내부 결선을 정리합니다.

쇼트나지 않게 절연을 잘 해줍니다.

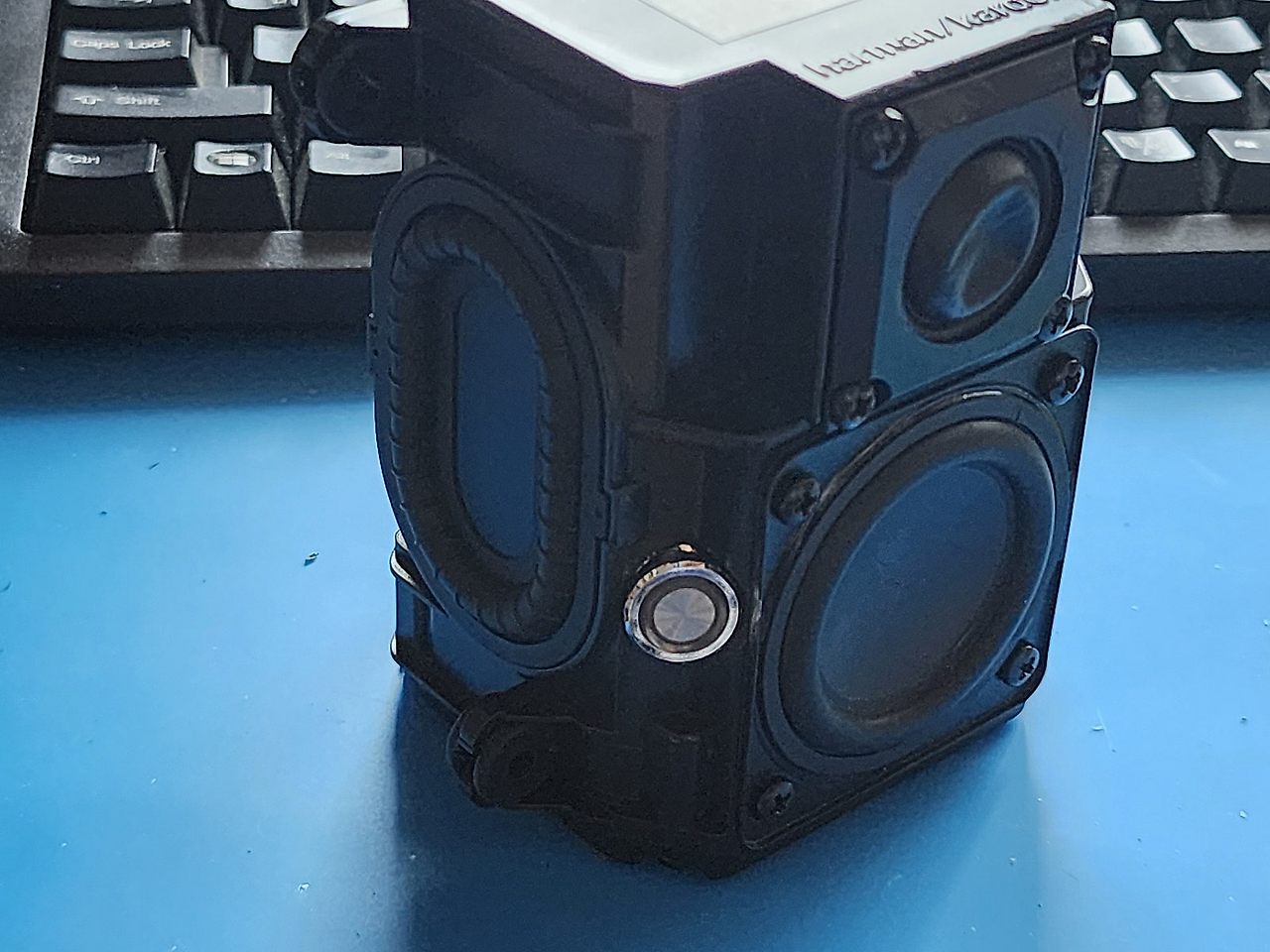

전원 스위치도 달아줍니다.

내부 공간을 고려하여 위치를 잘 잡아야 합니다.

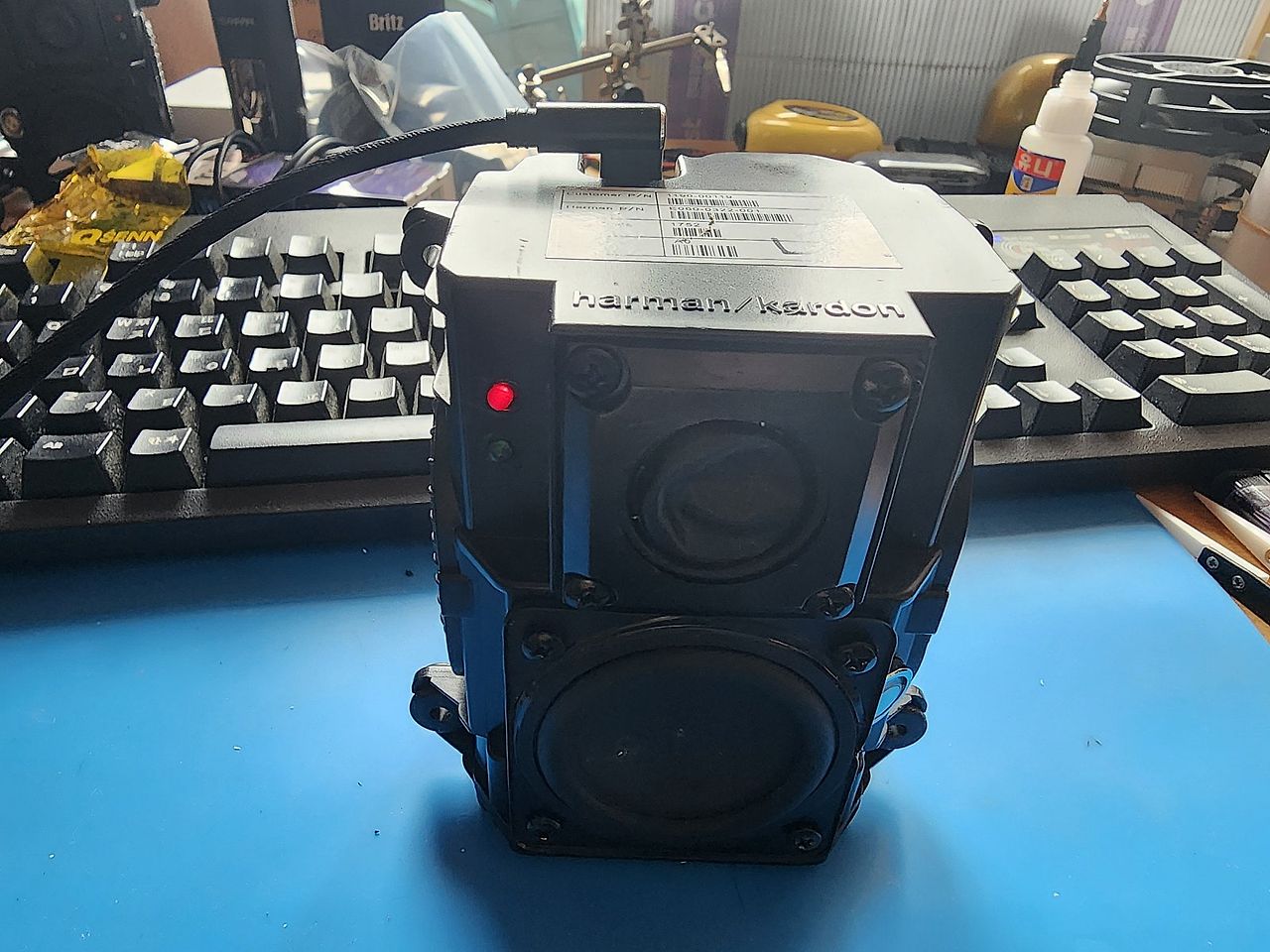

충전이 잘되네요.

충전중일때 Red LED, 완충시 Greean LED가 표시됩니다.

1A로 충전되기때문에 시간은 많이 걸리수 있습니다.

스피커 내부 발열이 어떨지 걱정되지만 마땅한 냉각 방법이 없네요.
