TP4056을 이용한 멀티 충전기

TP4056을 이용한 멀티 충전기를 만들어 봤습니다.



TP4056을 이용한 멀티 충전기



강압모듈

매번 전원 공급을 잘못하여 회로를 못쓰게 만들어서 강압모듈을 사용하여 5v로 낮추었습니다.

웬만한 전압에는 끄떡 없습니다.

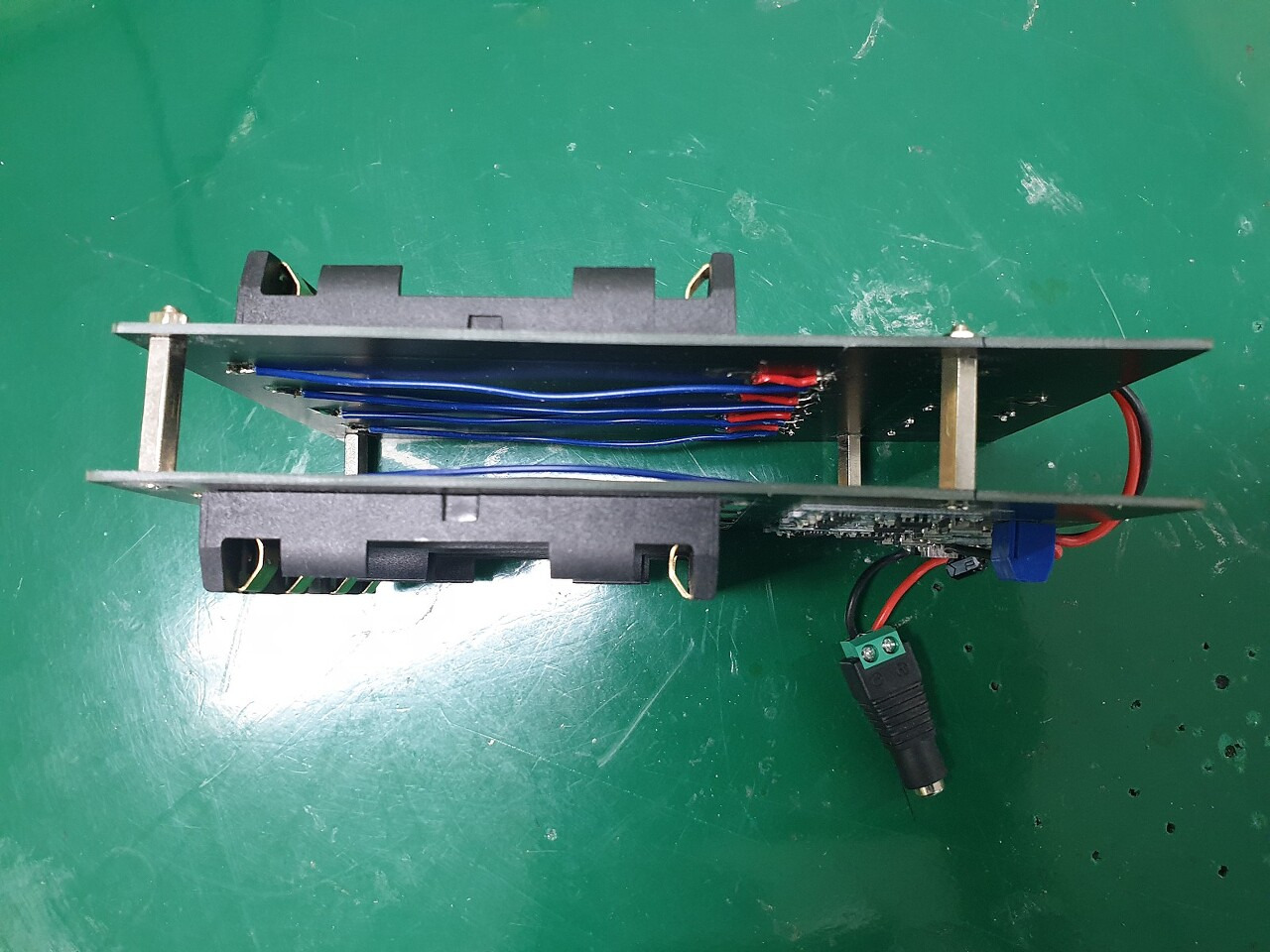

양면고정

양면으로 사용 할 수 있도록 고정 했습니다.

8개 18650을 동시에 개별 충전 가능합니다.







케이블 보강

기판을 연습삼아 만들었는데 회로를 잘못 그려서 뒷부분이 누더기가 됬습니다.

배선이 누락되어서 케이블로 납땜 했습니다.







항상 완성도가 떨어지네요.

2% 부족한 diy였습니다.
