캠핑등 업그레이드

알리 천원마트에서 구매한 캠핑등을 업그레이드 합니다.



캠핑등 업그레이드

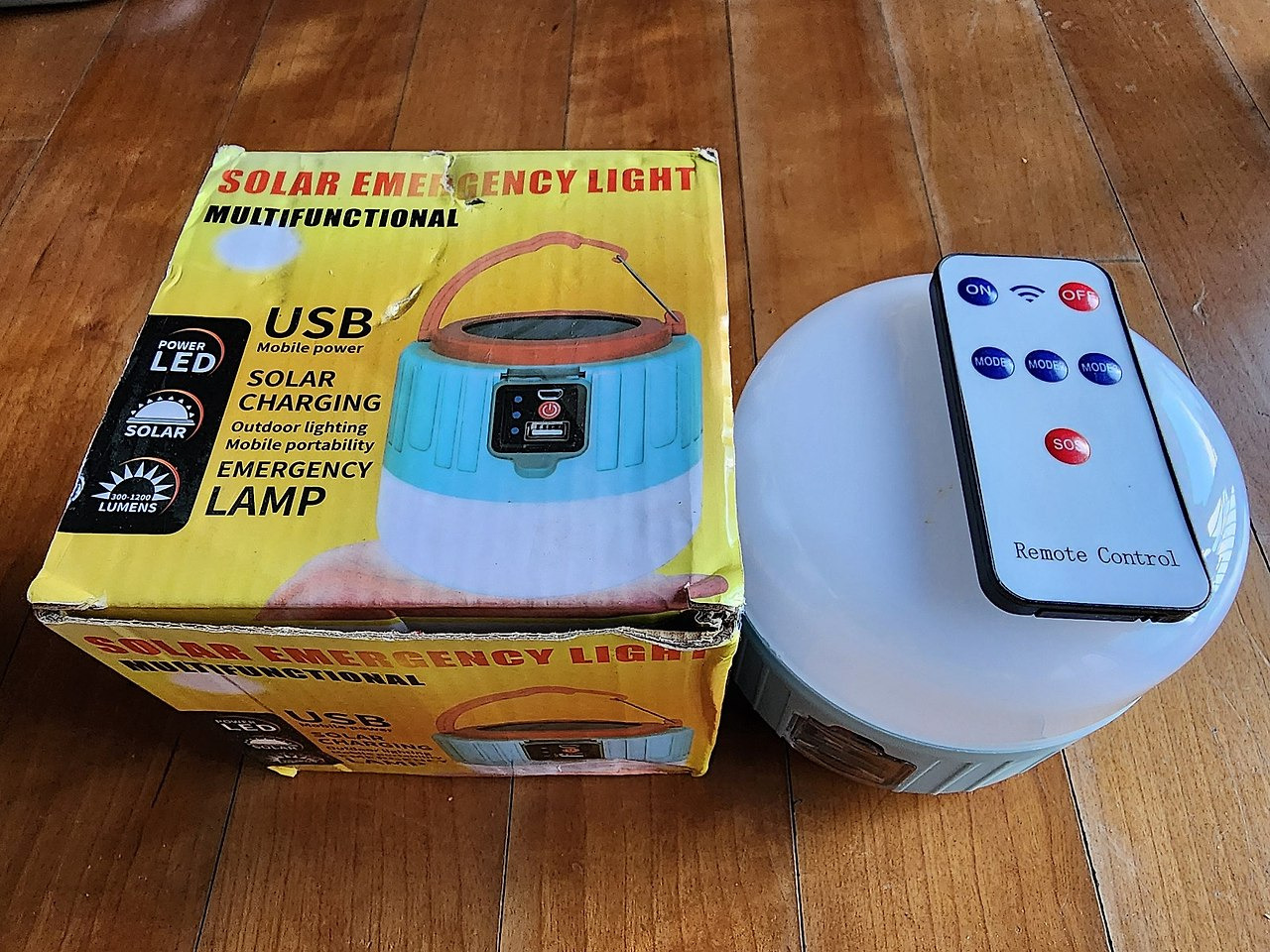

기본정보

리모콘으로도 조작가능하고 충전단자는 5pin입니다.

태양광 충전도 가능합니다.





배터리상태

2번째 캠핑인데 배터리가 바닥났습니다.

내장된 배터리를 교환 해보겠습니다.

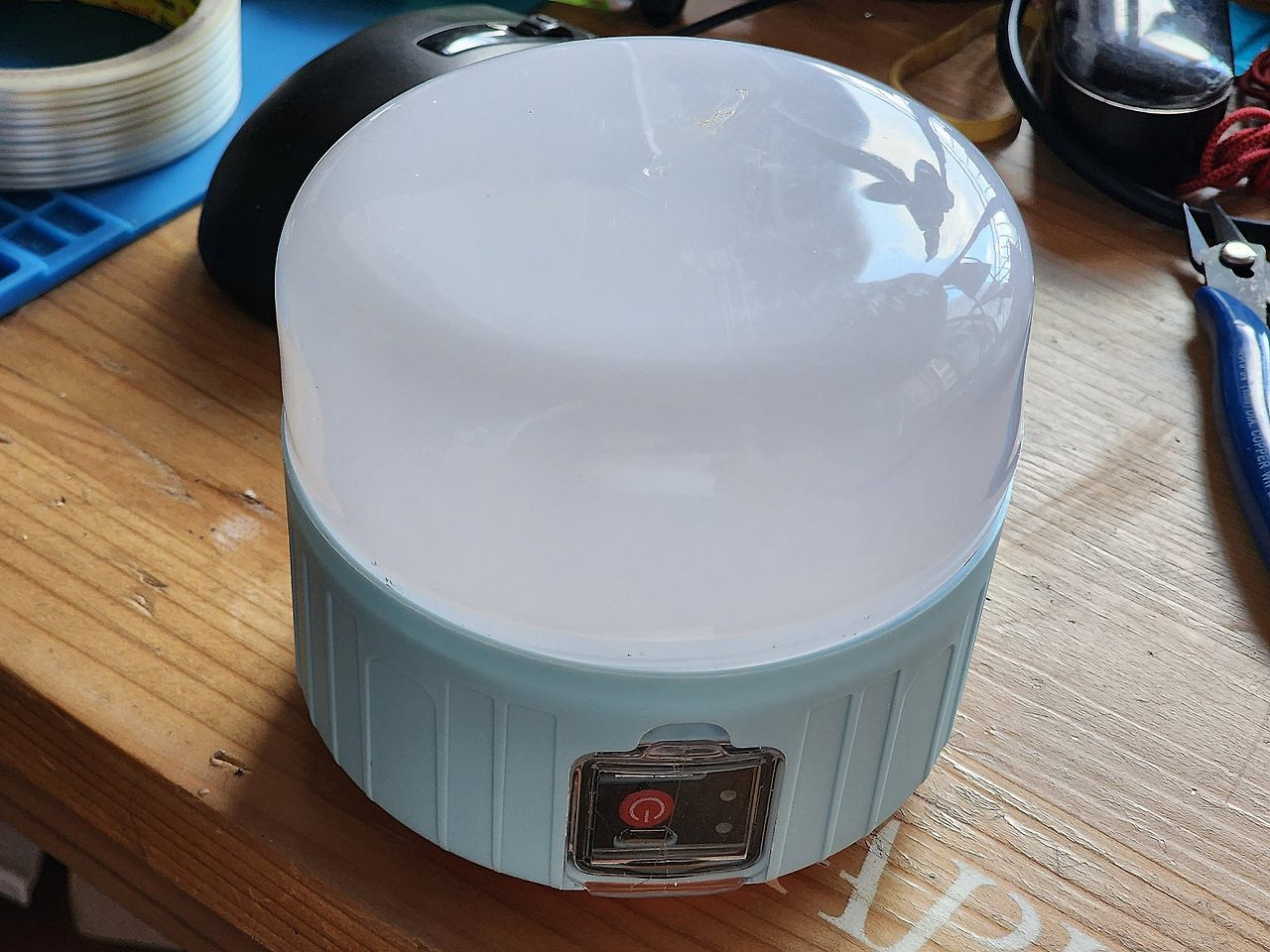

분해

먼저 두껑을 분해해야 하는데 나사로 잠겨져 있거나 돌려서 분리하는 형태는 아닙니다.

두껑과 본체 사이를 강제로 벌리면 열리게 되어 있습니다.



LED분리

두껑을 열면 LED와 간단한 회로가 보입니다.

양쪽 2개의 나사를 풀어서 LED기판을 분리합니다.

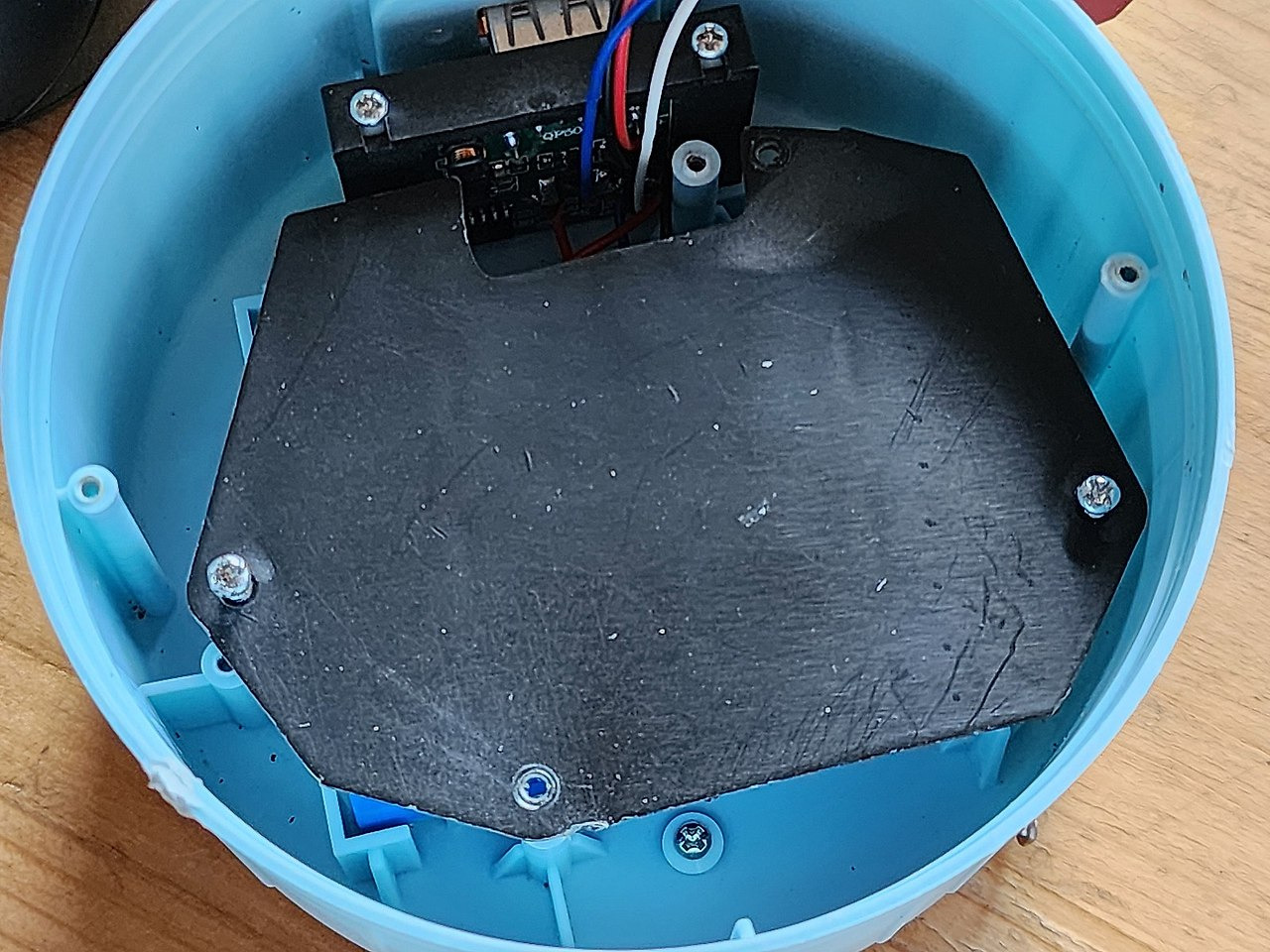

속판분리

LED기판 아래 배터리를 보호하고 있는 속판이 있습니다.

나사 4개를 풀면 아래에 배터리를 나타납니다.







배터리 제거

내장된 배터리는 이름없는 중국산 배터리입니다.

가이드는 배터리 3개까지 사용 가능하도록 되어 있습니다.

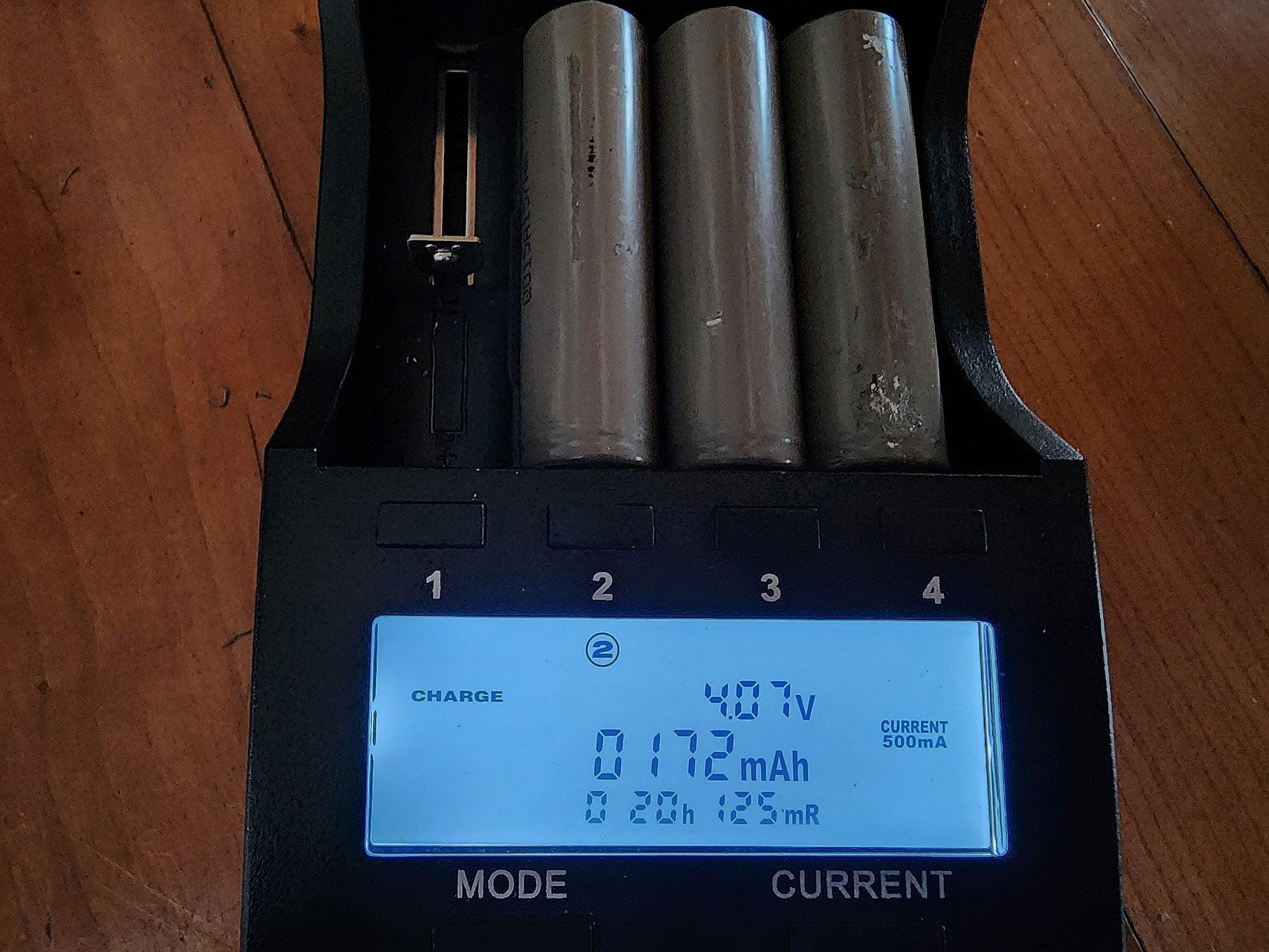

배터리 충전

굴러 다니는 중고 배터리 3개를 준비하고 완충시킵니다.

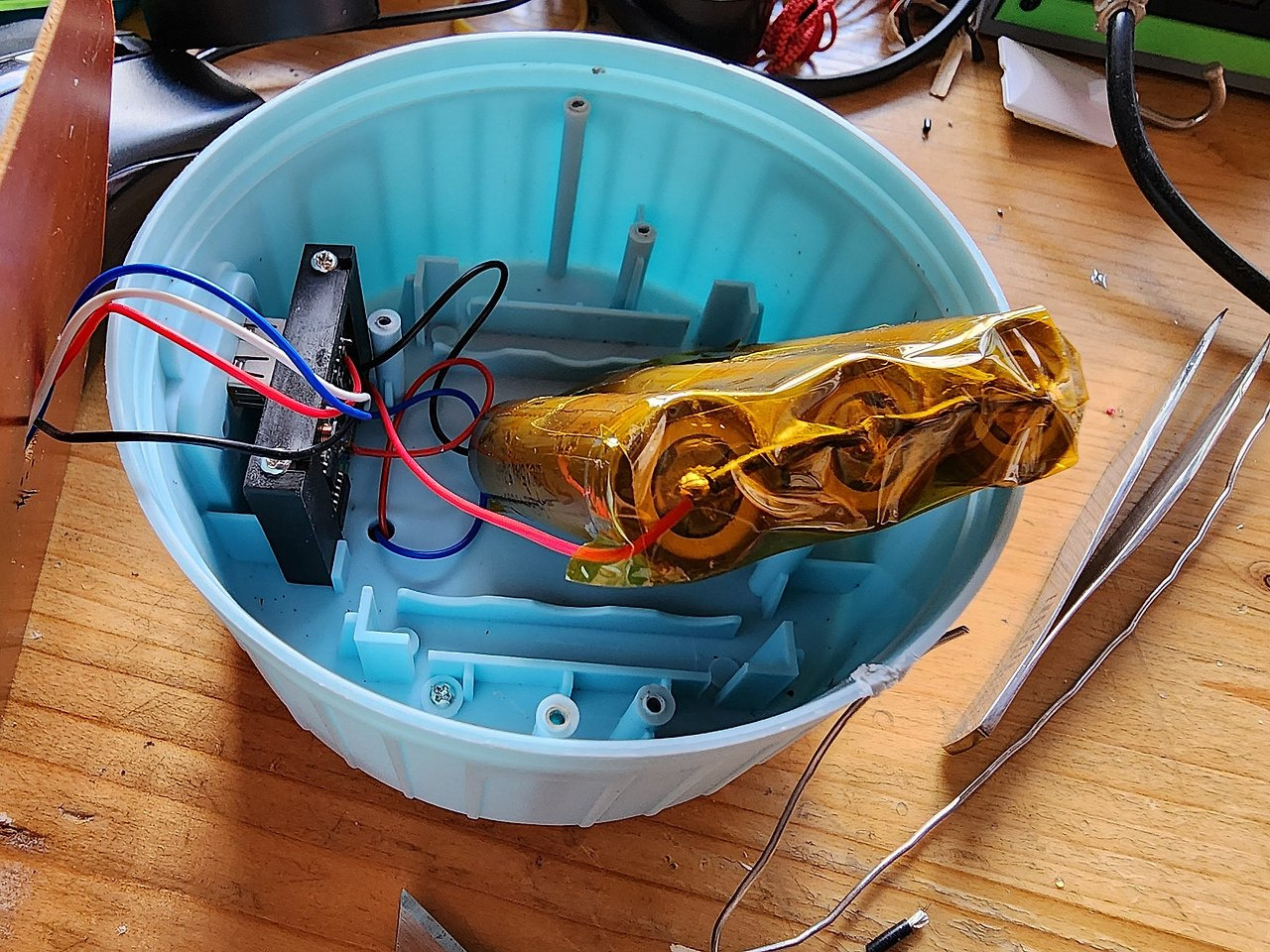

배터리 결선

배터리는 1S3P로 스폿해서 사용해야 하지만 간단하게 실리콘전선으로 납땜하고 절연 작업을 합니다.

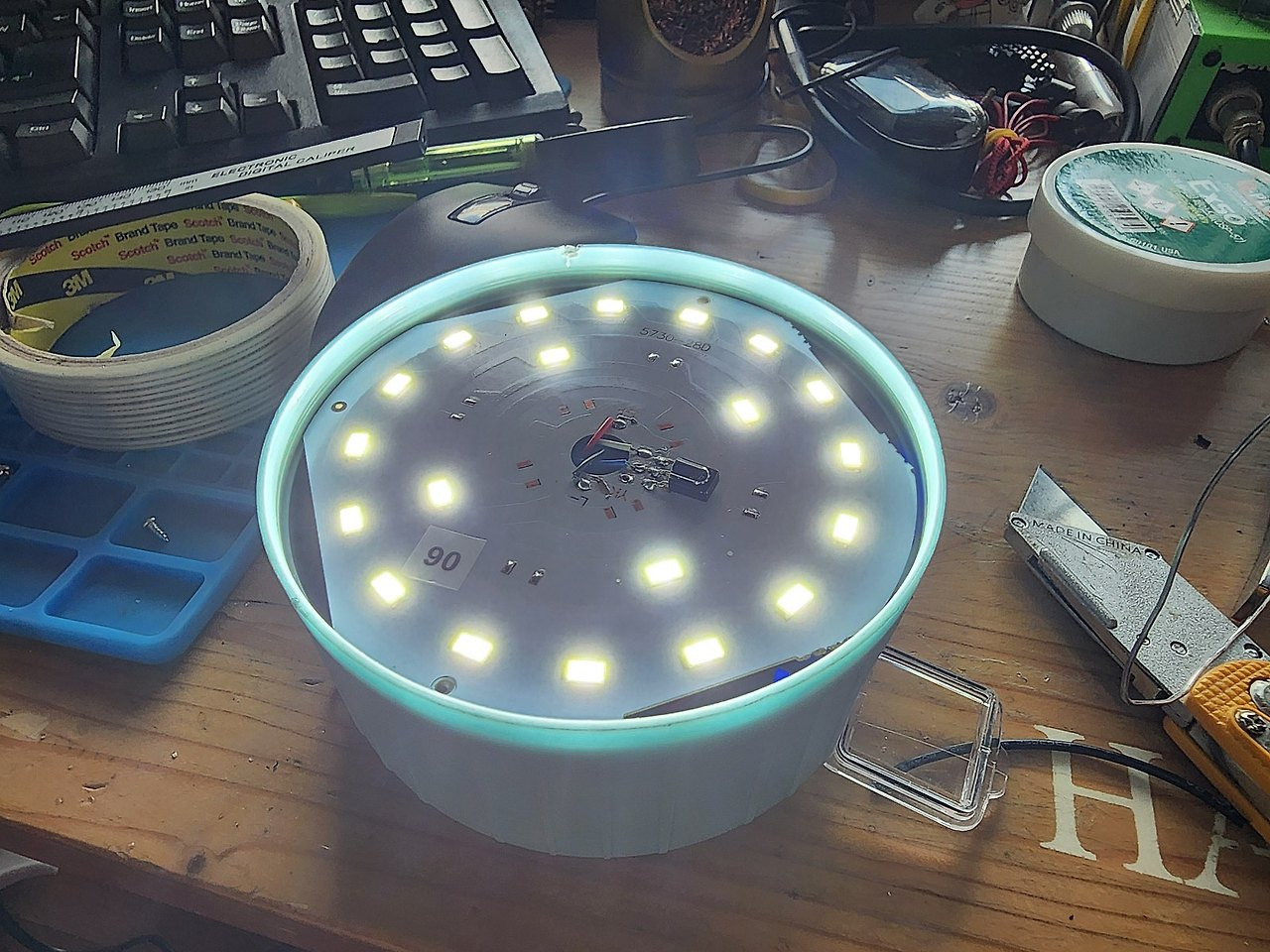

테스트

임시 조립하고 스위치를 켜서 테스트 합니다.

정상적으로 잘 켜지네요.

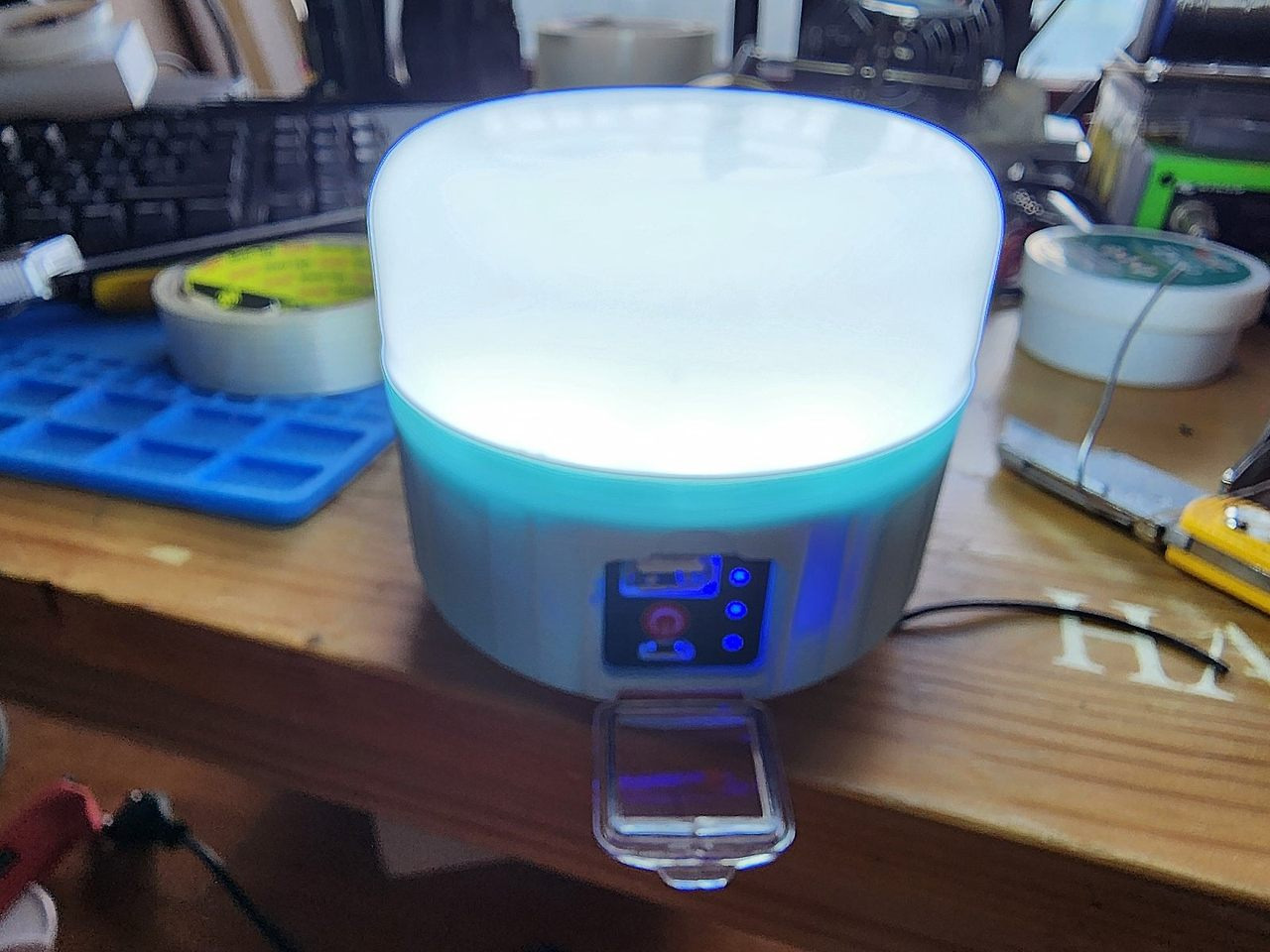

완성

전체 조립하고 완성된 모습입니다.







다음 캠핑에 잘 사용해 보도록 하겠습니다.
