알피쿨 전원 공급 장치

차량에 알피쿨을 실고 다니면서 가끔 사용합니다.

소비전력이 대충 60w 정도되는데 전적으로 파워뱅크를 사용하기에는 부족합니다.

그래서 주행중 일때는 차량 acc시거를 이용하도록 단자를 만들어 봤습니다.



알피쿨 전원 공급 장치



회로도

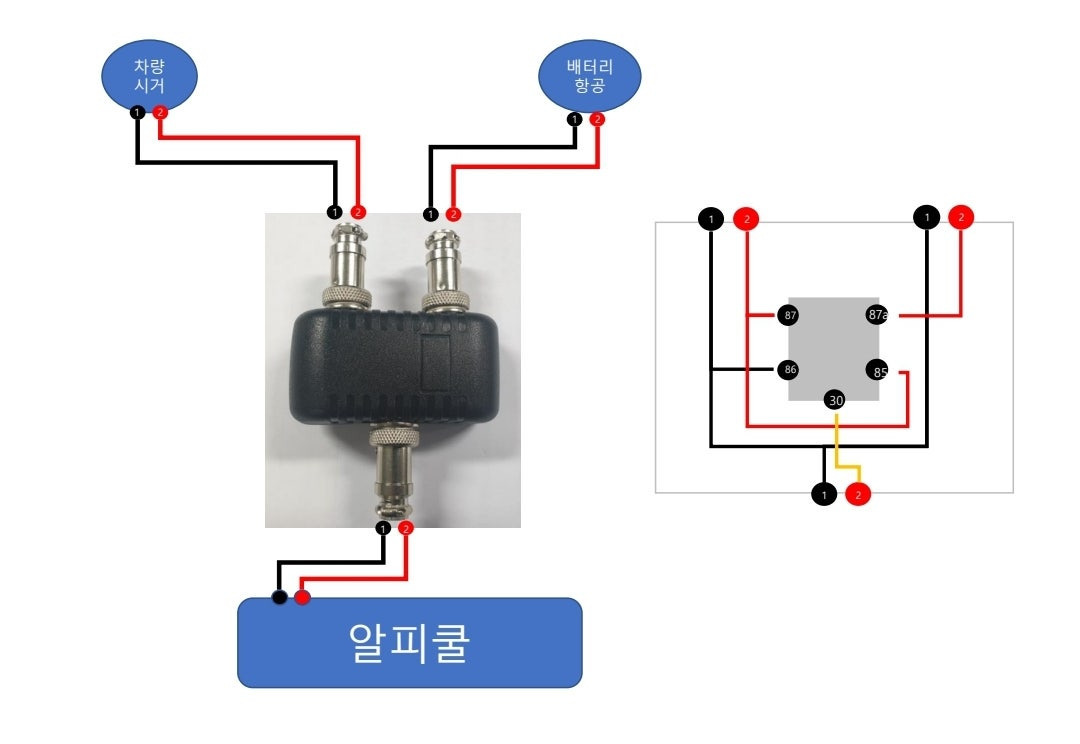

회로도 입니다.

5핀 릴레이를 사용하여 간단하게 처리했습니다.

신호선(acc)이 없을 때는 87a로 신호가 있을때는 87에서 전류가 흐릅니다.

왼쪽이 차량시거 오른쪽이 파워뱅크쪽 단자입니다.



케이스 가공

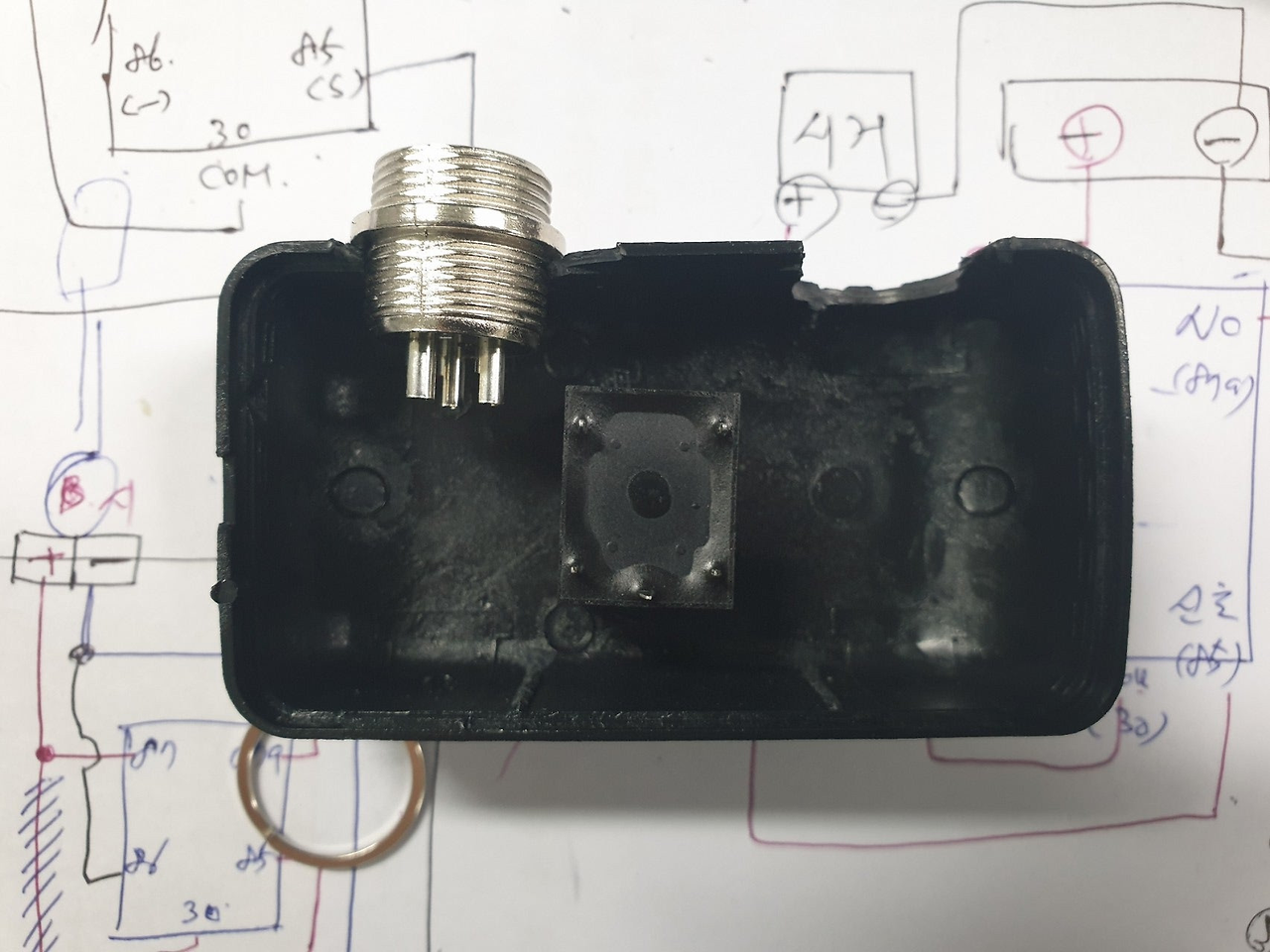

조그만 충전기를 분해해서 회로는 따로 모아두고 케이스를 이용하여 입력부2 출력부1개의 항공단자 연결잭를 만듭니다.

가운데 릴레이를 위치시킵니다.

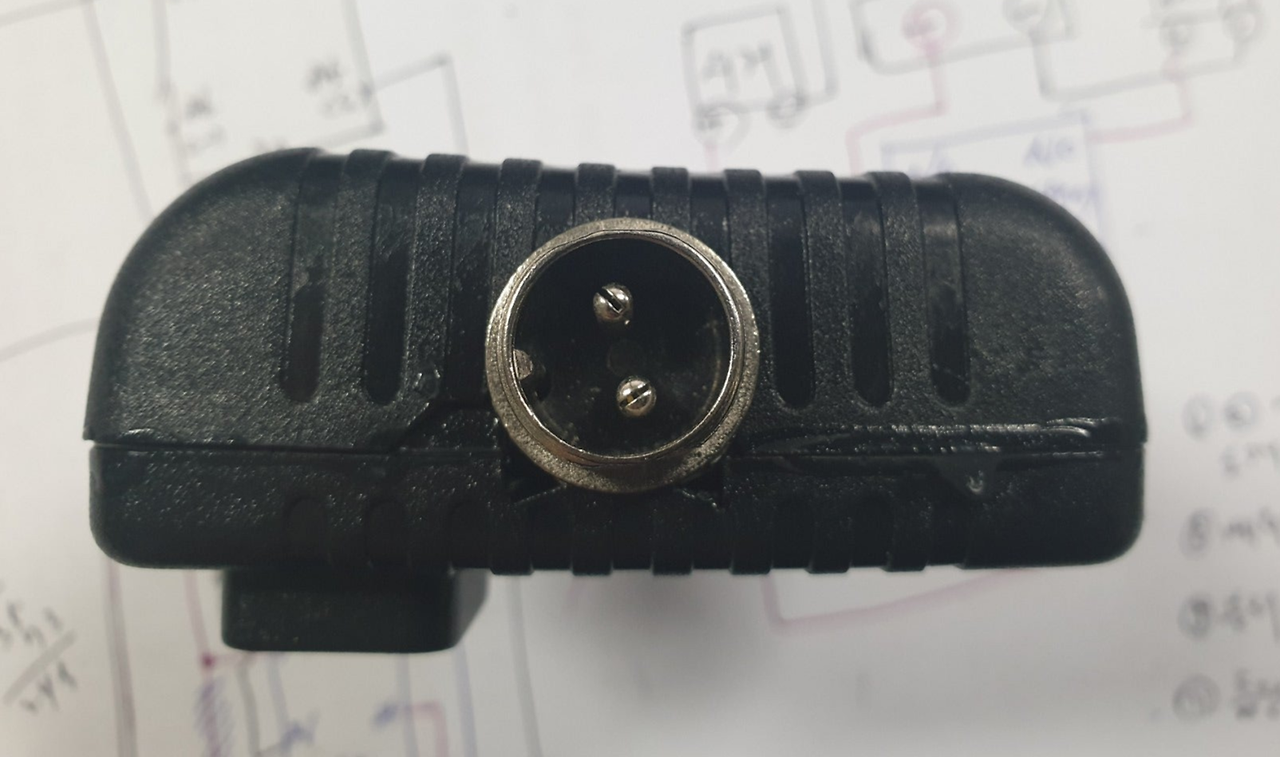

항공잭은 1번 음극 2번 양극으로 통일합니다.

.





완성품

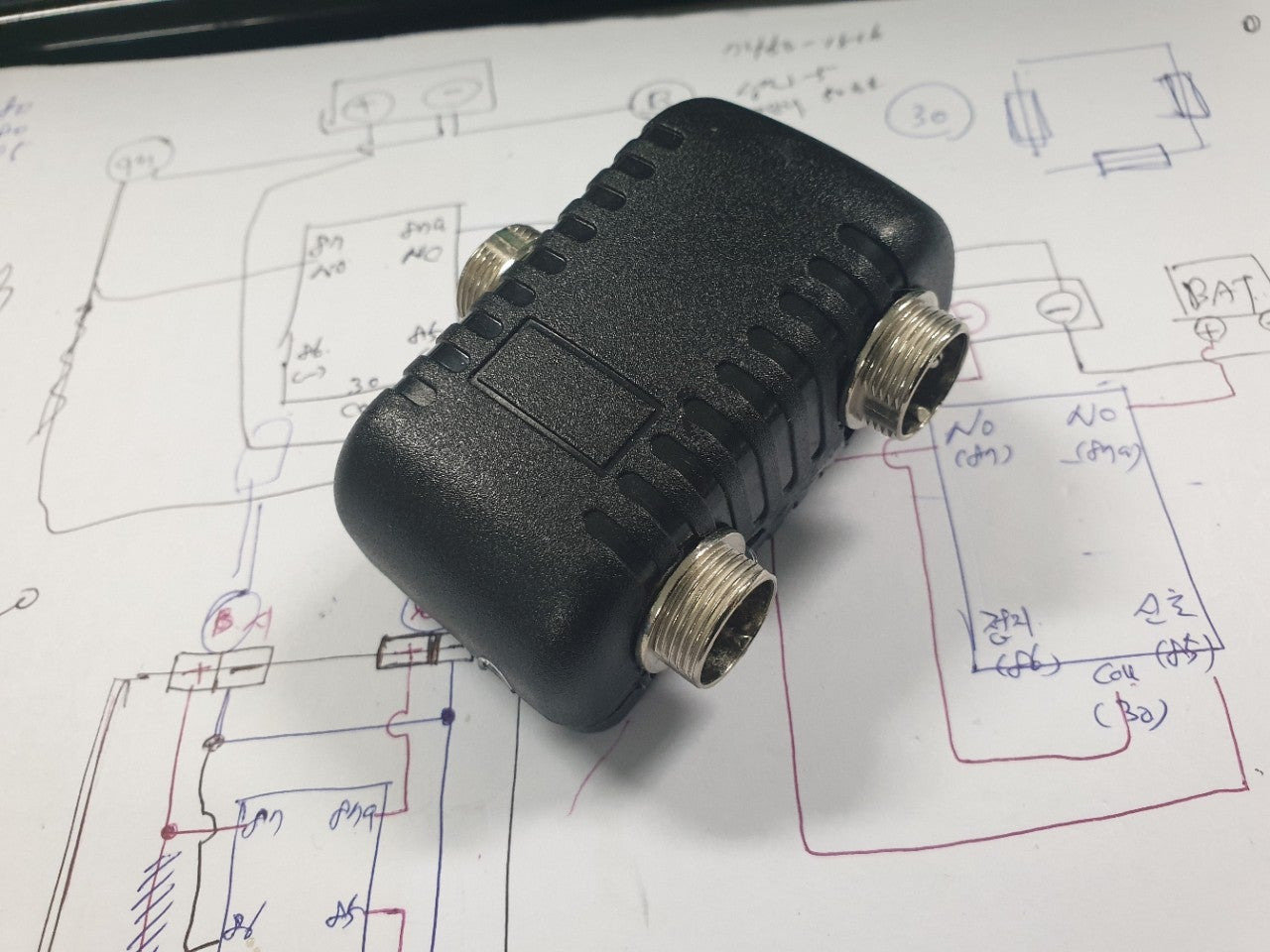

완성된 모습입니다.

작은 사이즈로 유용하게 사용 할 수 있습니다.









다음에 다른 diy로 만나요.
