5v 충전용 맥뱅 제작



일반적으로 맥백은 12V 전력을 가지는 맥뱅이 일반적인데  C-TYPE 5V로 충전하는 맥뱅을 만들어 봤습니다.

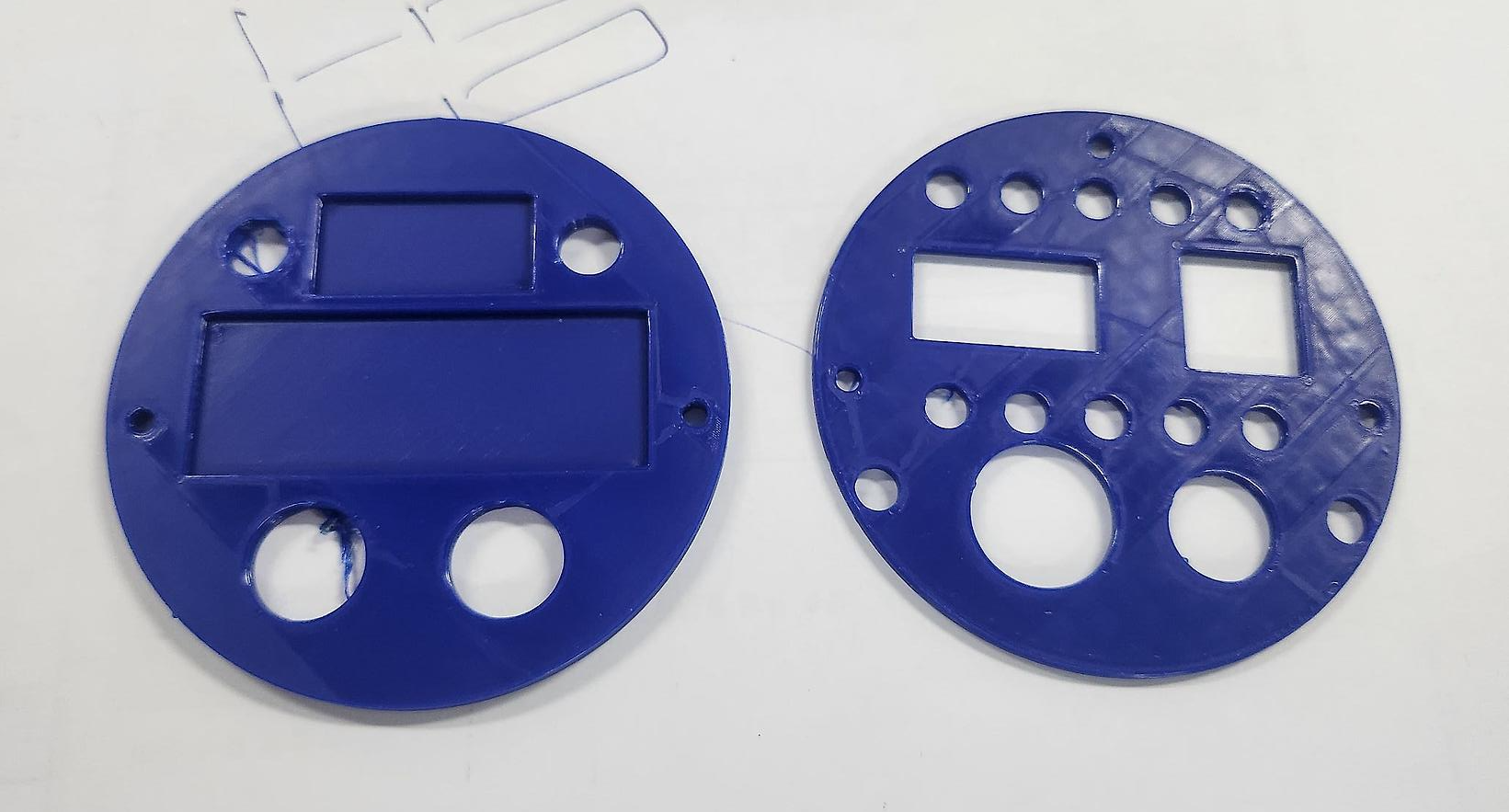

먼저 상판, 중판을 3D 프린터로 출력합니다.

상판에는 각 단자들이 삽입되는 부분입니다.

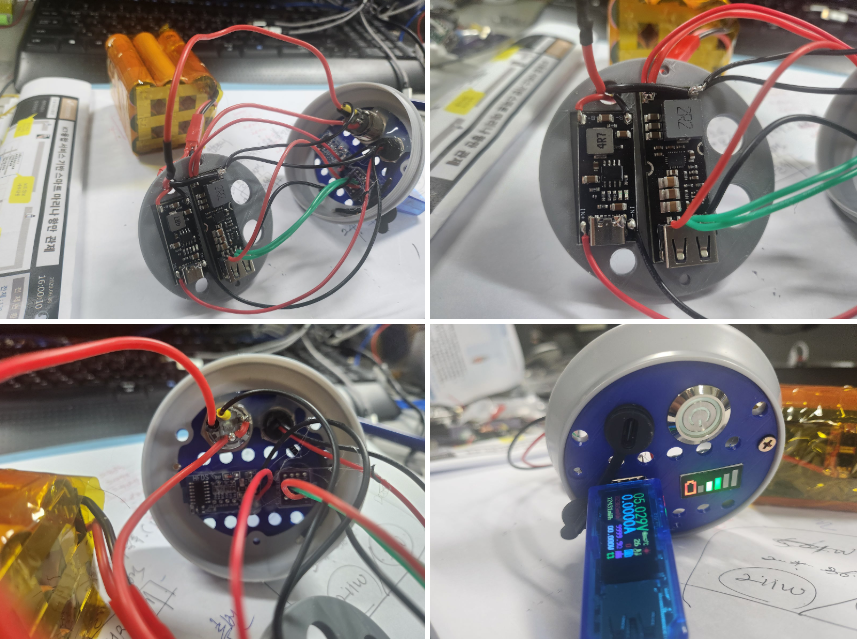

중판에는 충전회로와 방전QC회로를 장착하게 됩니다.



​

​

​USB 단자를 사용시 전원선 뿐만아니라 데이터선까지 4선을 모두 사용합니다.

아래,위 포트 2개를 사용하여 병렬 연결하는데 납땜하기가 불편해서 PCB를 제작했습니다.

PCB 표시대로 체결 후 가운데 부분을 납땜하면 됩니다.









​

배터리는 1S9P를 사용합니다.

QC회로의 최소 전류가 8A라서 중방으로 9P로 만들었습니다.

1S PCM을 연결했구요.





​​

​

​스위치와 충전단자 USB단자를 실리콘전선으로 연결합니다.









​

​상판과 중판은 PCB서포터를 이용해서 결합합니다.





​

​

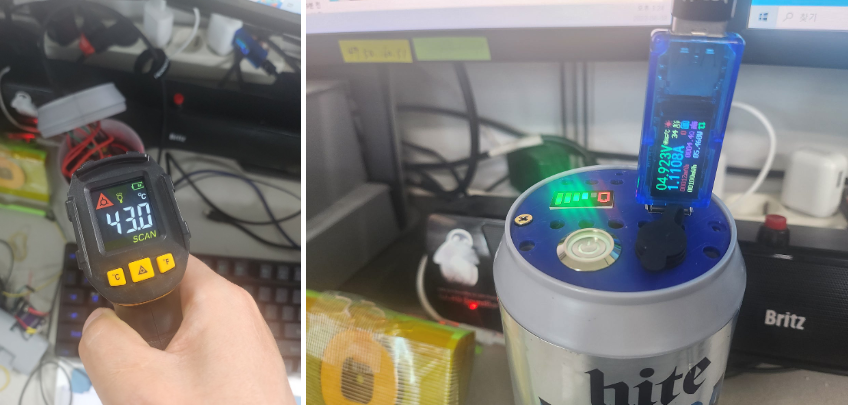

충전 테스터중입니다.

충전은 C-type 으로 충전합니다.

충전시 발열은 50도 미만으로 발열이 있습니다.

상판에 구멍이 많은 이유가 발열때문입니다.

QC단자로 방전시에는 거의 발열이 없습니다.

고속충전 잘됩니다.

​

​

​

​완성된 모습입니다.

손잡이는 아직 달지 않았네요.







​​

5V전원을 이용한 맥백 제작과정을 소개하여 드렸습니다.

다음에는 또다른 아이템으로 찾아뵙겠습니다.​​

​
